예제 1: 보를 슬래브로 오프셋

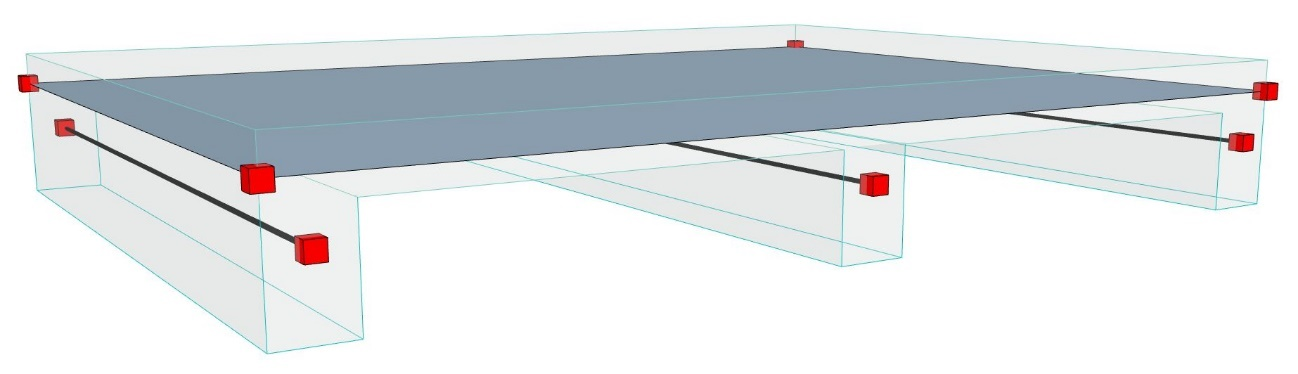

구조 해석 모델을 켜면 보의 1D 부재(축)가 슬래브에 연결되어 있지 않은 것을 볼 수 있습니다. 구조 해석에 필요한 연속성이 없습니다.

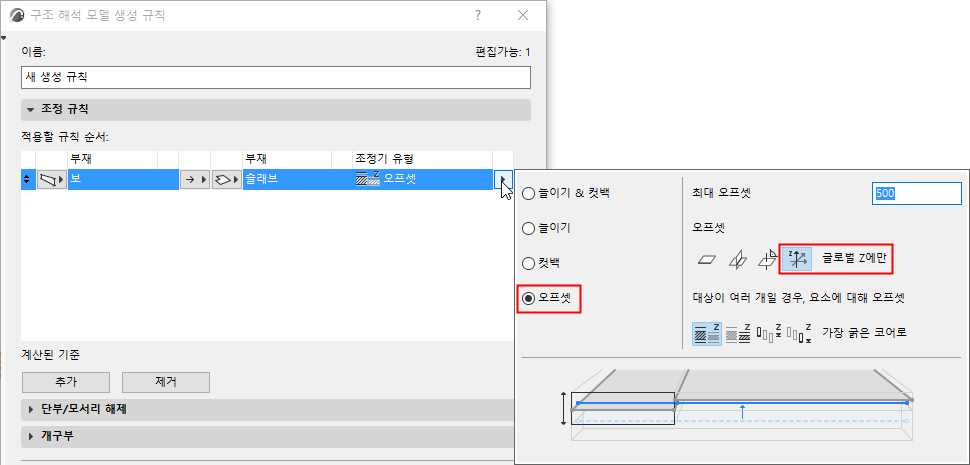

해결책은 보의 축을 슬래브에 오프셋하는 규칙을 생성하는 것입니다.

• 부재 그룹 1: 보
• 부재 그룹 2: 슬래브
• 방법: 하나에서 다른 하나로 (보를 슬래브에 조정)
• 조정기 유형: 오프셋
• 최대 허용 오프셋을 포함하는 추가 옵션

  이 경우, 글로벌 Z 방향을 사용합니다.

  주: 정의된 허용오차는 길이 유형의 값입니다. 환경설정 > 작업 단위에서 길이에 대해 명시된 단위가 적용됩니다.





"확인"을 클릭하여 규칙을 적용합니다. 예상했던 대로, 보의 축이 슬래브의 평면에 오프셋됩니다(직선 위, Z 방향으로).

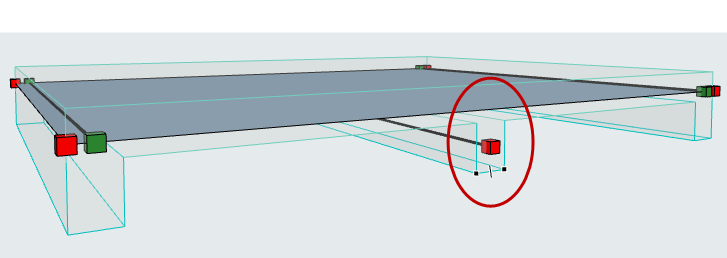

하지만 보의 축 중 하나(중앙 보)는 제자리에 있습니다. 이는 오류처럼 보입니다.

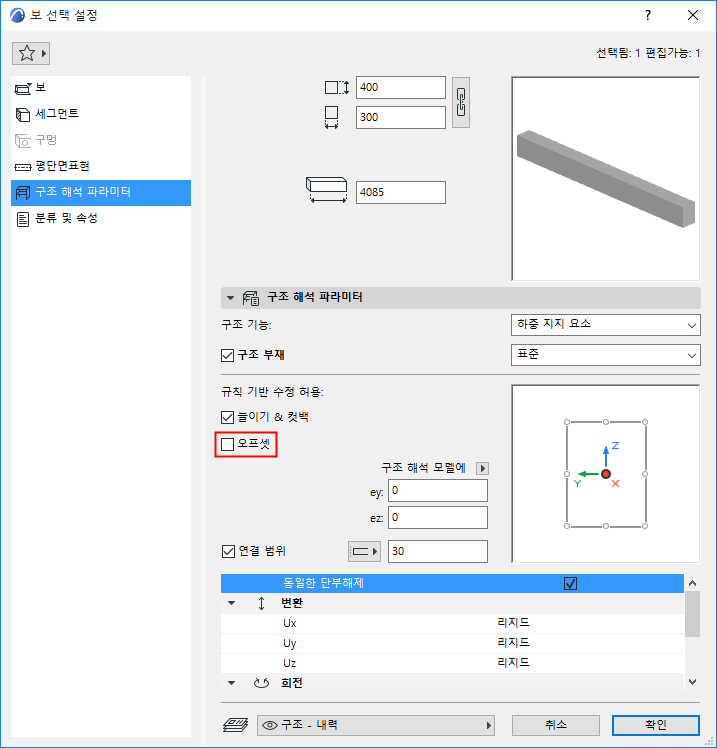

중앙 보를 선택하여 그 설정을 점검합니다. 이 보는 오프셋 규칙에 따르지 않고 있습니다. 보 설정-구조 해석 파라미터 패널에 있는 요소 레벨 오프셋 설정이 체크되어 있지 않기 때문입니다.

이 문제를 해결하려면,

• 보 설정에서 오프셋 체크박스를 활성화합니다.
• "확인"을 클릭하여 해당 설정 대화상자를 닫습니다.

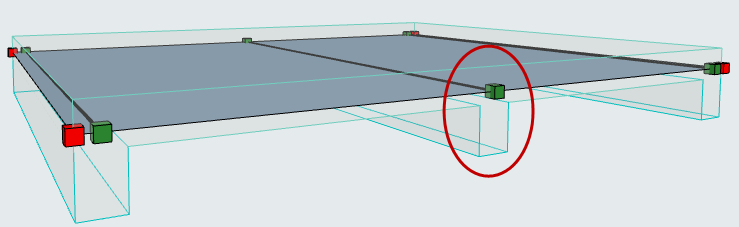

이제 해당 모델이 정의된 생성 규칙을 자동으로 적용합니다. 이제 보 축이 규칙에 따라 오프셋됩니다.

현재 규칙은 보를 슬래브에 Z 방향에서 오프셋합니다. 이 모델은 구조적으로 올바르다고 간주할 수 있습니다.

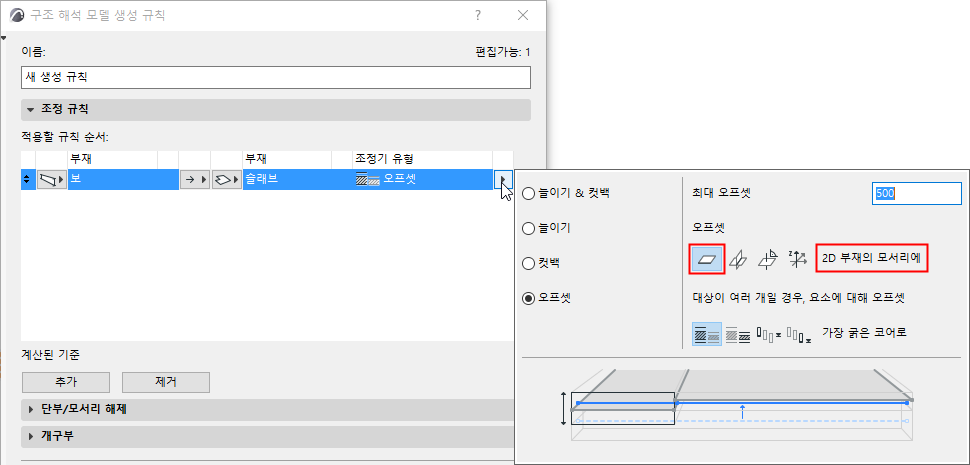

다른 옵션을 선호할 수도 있습니다. 즉, 보 축이 슬래브의 모서리에 오프셋되도록 할 수 있습니다.

생성 규칙에서 이 옵션을 조정합니다.

"확인"을 클릭하여 규칙을 적용합니다.

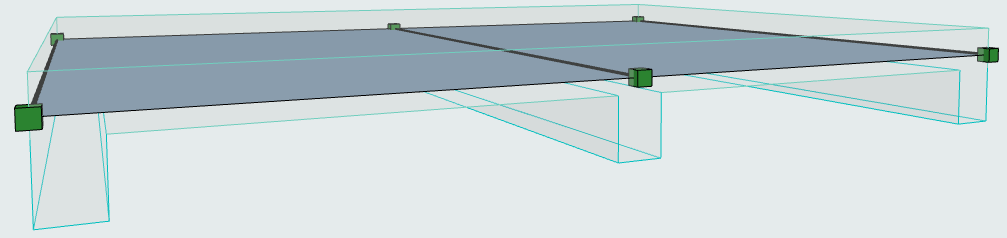

예상했던 대로, 두 모서리 보의 축이 슬래브의 평면 모서리에 오프셋됩니다(이전 예제에서는 직선 위였음. "글로벌 Z 오프셋"만 활성화됨).

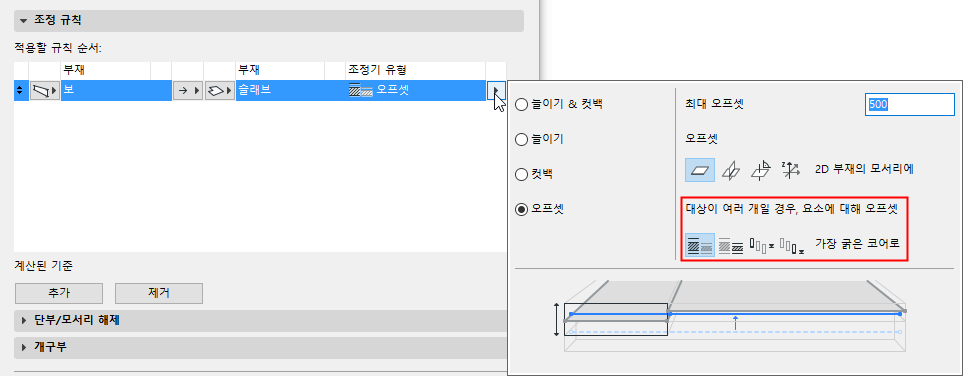

해당 요소가 여러 개의 대상 요소에 오프셋될 수 있다면, 어느 요소를 대상으로 해야 할지 정의해야 합니다.

미리보기 드로잉을 보면 각 옵션을 파악할 수 있습니다.

참조: 오프셋 옵션: 대상이 여럿인 경우.
