보다 정확한 재질 매핑을 위해 요소 속성 사용하기

단일한 Archicad 빌딩 재질을 여러 개의 SAF 재질에 매핑해야 할 경우가 있습니다. 구조 해석 애플리케이션에서 동일한 재질 유형에 여러 가지 강도 등급이 사용될 수도 있습니다. (예: 콘크리트 -  C20/25, C30/37, 등)

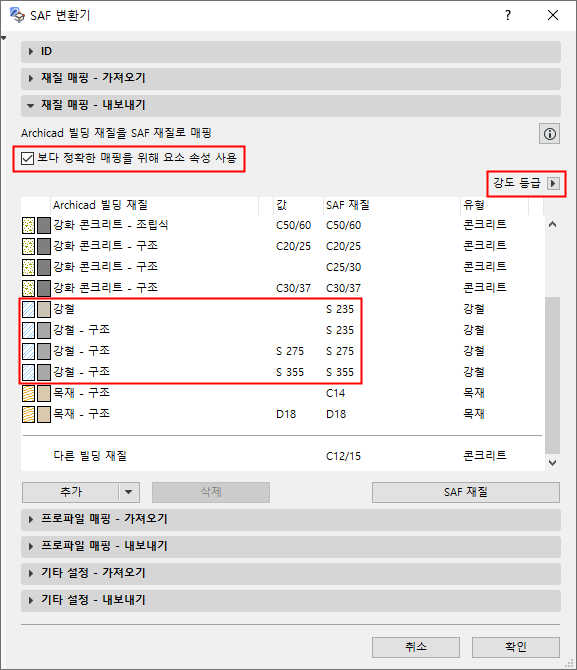

  1. 박스를 체크하여 ‘보다 정확한 매핑을 위해 요소 속성 사용하기’를 포함시킵니다.
  2. 이제 속성 선택 팝업을 사용할 수 있습니다. 단일 Archicad 속성을 선택하여 빌딩 재질(여기에서는 강도 등급)을 차별화합니다.
    주: 팝업에는 Archicad 프로젝트의 모든 속성이 포함됩니다.

    예를 들면, 이 Archicad 모델의 “강철 - 구조” 빌딩 재질에는 세 가지 다른 강도 등급 값인 S 275, S 355 및 미정의 값을 반영하기 위해서 세 가지 SAF 매핑 정의가 필요합니다.

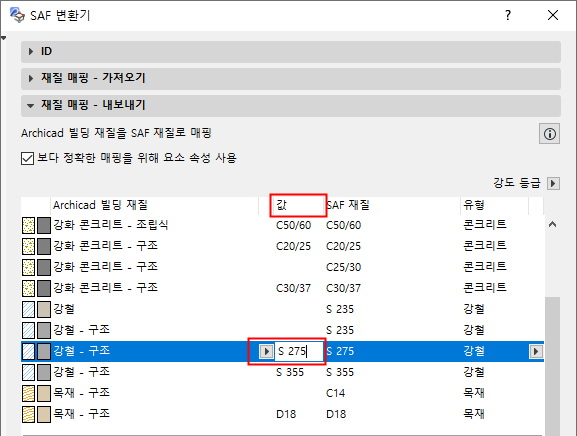

  3. 이 "값" 열이 매핑 규칙에 추가됩니다. 값 필드에서 클릭하여 관련 데이터를 입력하십시오. (예: 강철-구조 빌딩 재질에 대해 S 275 또는 S 355)


    중요 사항:

    • 주어진 Archicad 모델에서, 하나의 단일 요소 속성만이 SAF 재질 매핑에서 하나의 값으로 사용될 수 있습니다.
    • 스트링 유형 요소 속성만이 SAF 재질 매핑에 사용될 수 있습니다.
    • 속성 값을 기준으로 매핑하려면 빌딩 재질이 아닌 Archicad 요소(예: 보 또는 기둥 설정에서)로 속성 값을 할당해야 합니다.

예 : 다양항 강도 등급 속성값을 갖는 빌딩 재질

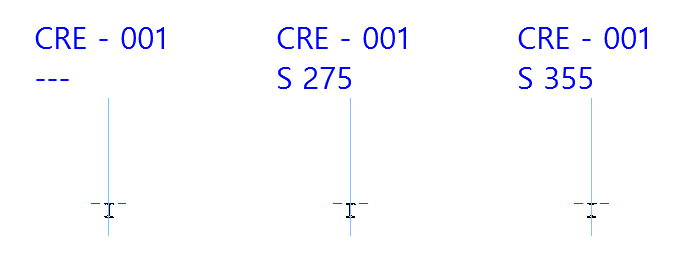

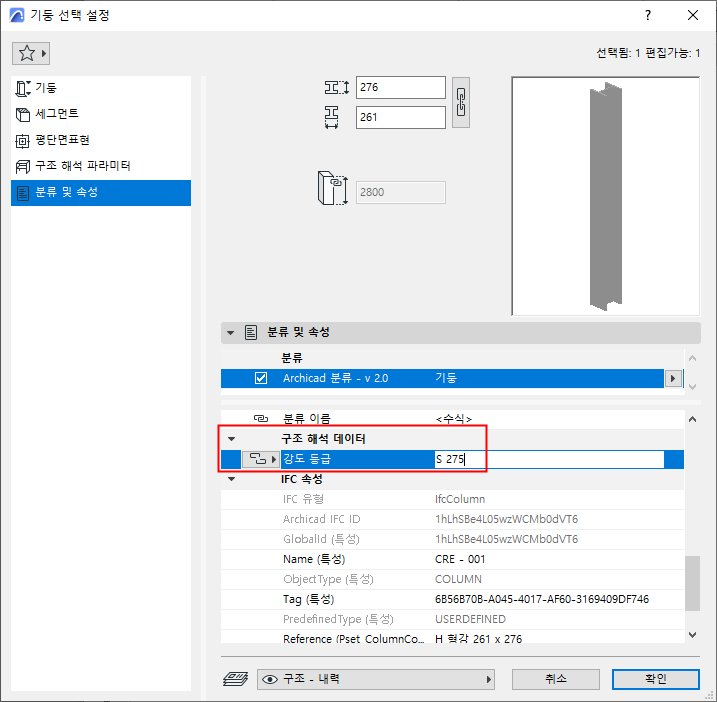

이 모델에서는 여러 개의 Archicad 요소가 강철-구조 빌딩 재질을 사용하지만, 요소 설정의 분류 및 속성 패널에서 이들 강도 등급 속성에 할당된 값은 다양합니다.
