DXF-DWG 합치기
- 파일 > 상호 운용성 > 합치기를 사용한 다음 파일을 탐색할 위치를 파일 또는 BIMcloud에서 선택합니다.
- 파일 합치기 대화상자에서 원하는 DXF 또는 DWG 파일을 찾습니다.
- 열기를 클릭합니다.

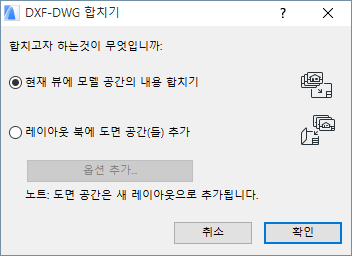

- DXF-DWG 합치기 대화상자가 나타납니다. 두 가지 선택사항이 있습니다:
- 현재 뷰에 모델 공간의 내용 병합: DXF-DWG 파일의 모델 공간 부분을 프로젝트로 병합하려면 이 옵션을 선택합니다. DXF-DWG 모델 공간에 있는 AutoCAD 요소의 상단 뷰가 생성되어 2D 요소로 배치됩니다.
나타나는 대화 상자에서 추가 옵션 설정: DXF-DWG 모델 공간 합치기 대화상자.

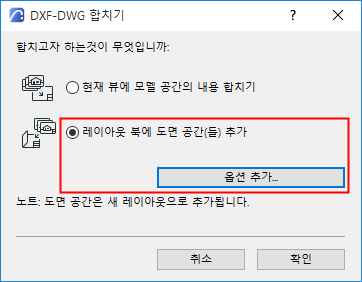

- 레이아웃 북에 도면 공간 추가: 레이아웃 북에 DXF-DWG 파일의 도면 공간을 추가하려면 이 옵션을 선택합니다.
- 도면 공간 정의는 레이아웃으로 변환됩니다.
- 새 마스터 레이아웃은 DXF-DWG 도면에 Archicad 에서 아직 사용할 수 없는 도면 공간 크기 정의가 포함된 경우 생성됩니다.
- DXF-DWG 뷰포트 내용은 드로잉으로 변환되어 레이아웃에 배치됩니다. 이 도면은 편집할 수 없습니다. 도면 관리자에 "내장됨"상태로 나타납니다.
- 도면 공간에 그려진 요소는 Archicad 요소로 변환되어 레이아웃에 직접 배치됩니다.

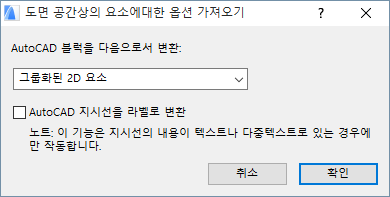

추가 옵션을 설정하려면 옵션 추가를 클릭합니다.
AutoCAD 블록을 다음과 같이 번환합니다:
옵션을 선택합니다.
AutoCAD 지시선을 라벨로 변환: 합치기 프로세스 중에 이 변환을 수행하려면 선택합니다.
이 상자를 체크하지 않으면, AutoCAD 지시선은 간단한 2D 요소로 전환됩니다.
