IFC 속성/속성 값을 할당하거나 편집하기

IFC 프로젝트 관리자에서 선택된 모든 요소에서, 필요한 경우 편집 가능한 속성 또는 개체속성 값을 모두 덮어쓰기합니다.

IFC 프로젝트 관리자에서 속성 및 IFC 속성을 디스플레이할 때 데이터 상태는 다음과 같습니다.

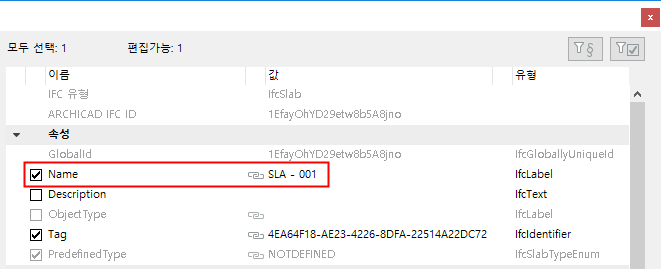

• 검정색: 편집 가능한 항목들은 사용자정의 값으로 덮어쓰기할 수 있습니다.
• 체크박스: 활성화된 체크박스는 이 속성 또는 개체속성이 값을 가지고 있음을 나타냅니다.





  주: 사용자가 "값이 있는 항목만을 보이기"를 활성화하면 값이 없는 항목들은 아예 보이지 않습니다. IFC 프로젝트 관리자에서 보이는 데이터 필터링 를 참조하십시오.

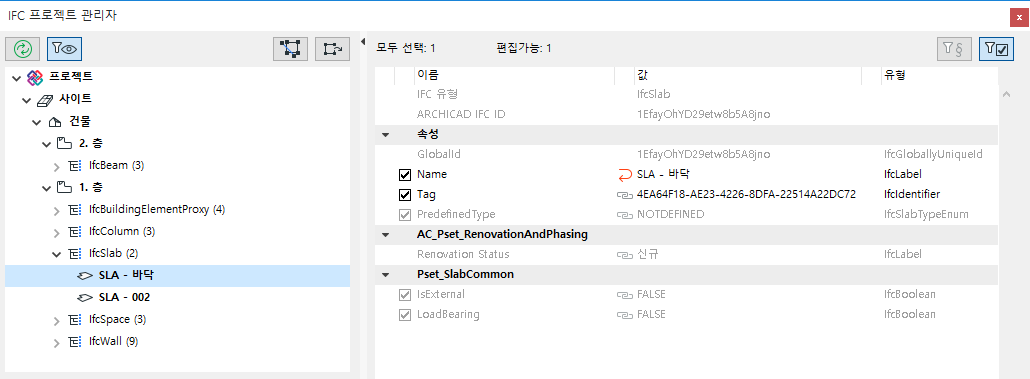

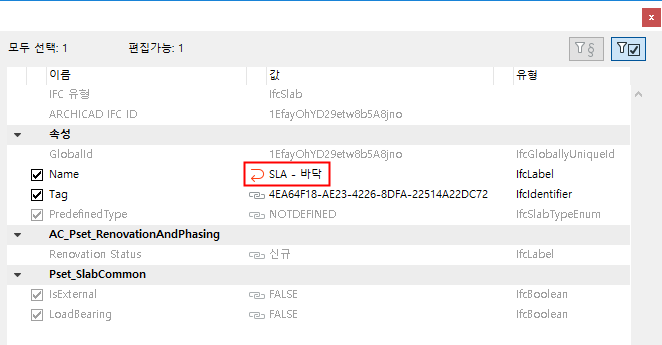

• 빨간색 화살표: 사용자정의된 값이 빨간색 화살표와 함께 보입니다. 이를 클릭하면 원래 값을 복구할 수 있습니다.





• 회색: IFC 프로젝트 관리자에서 여기에서는 수정할 수 없습니다.
• 해당 요소의 IFC 유형은 미리보기 IFC 변환기의 유형 매핑 정의에 따라 다릅니다. 이 항목은 회색이며 여기에서 편집할 수 없습니다.
• 체인: 이 값은 다른 인터페이스에서 유래되었습니다. 예시:

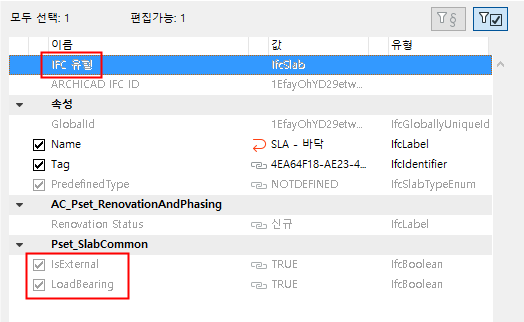

  • IsExternal 및 LoadBearing IFC 속성(아래 이미지 참조)은 회색이며 여기에서 편집할 수 없습니다.

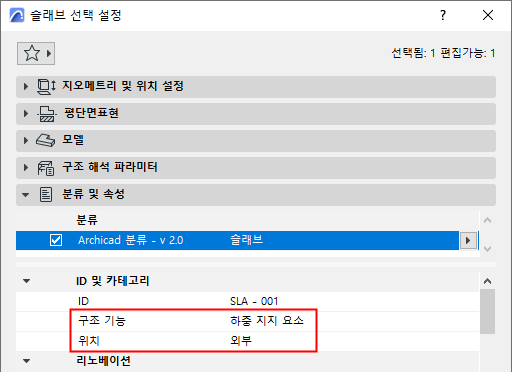

    • 이들 값은 요소의 설정 대화상자에서 설정된 바에 따라 다릅니다. "LoadBearing" 값은 그 구조 기능에서 오며, "IsExternal" 값은 그 위치에서 옵니다.





• 만약 속성 세트가 더 이상 어떤 속성도 포함하지 않는다면, 그것은 목록에서 자동으로 삭제됩니다.
