IFC 프로젝트 관리자에서 할당 사용하기

IFC 할당(IfcRelAssigns)을 사용하여 프로젝트 요소의 그룹을 생성할 수 있습니다. IFC 표준의 주요 할당 유형은 IFC 프로젝트 관리자에서 볼 수 있습니다.

  • IFC 그룹
  • IFC 영역
  • IFC 공간 영역
  • IFC 시스템
  • IFC 빌딩 시스템
  • IFC 분배 시스템

    각 할당 유형에 관한 추가 정보는 IFC 지정 참조.

    그림 1. IFC 프로젝트 관리자에서 할당 유형

IFC 프로젝트 관리자에서 IFC 할당 기준으로 IFC 요소를 그룹화하려면,

  1. "신규" 버튼을 사용하여 할당 유형 밑에 새로운 할당을 생성할 수 있습니다.
  2. 상단 트리 뷰에서 FC 개체들을 드래그하여 새롭게 생성된 할당 관계 항목에 끌어다 놓습니다.

이 과정에 대한 설명은 아래에 있습니다.

주: IFC 공간 영역 할당은 다르게 생성됩니다. 그렇게 하려면 Archicad에서 공간 요소를 모델링하고(모프 또는 영역 도구만 사용), 이를 공간 영역으로 분류한 다음, IFC 유형을 ifcSpatialZone으로 매핑합니다. IFC 공간 영역 할당 참조

신규 할당 관계 생성하기

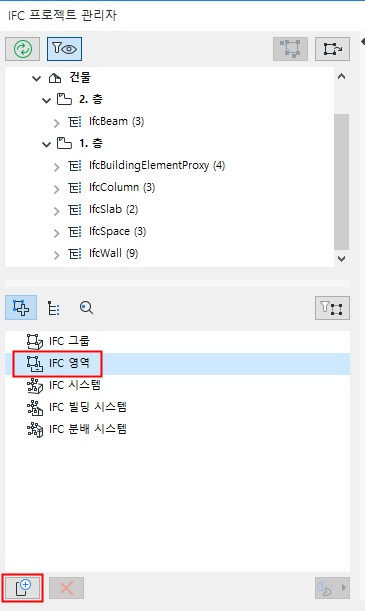

  1. 할당 아이콘을 클릭하여 할당 뷰 모드로 전환합니다. (아래 그림 참조).
  2. 할당 유형을 클릭하여 선택합니다(예: IFC 영역).
  3. 창 하단에서 "신규" 버튼을 클릭합니다.

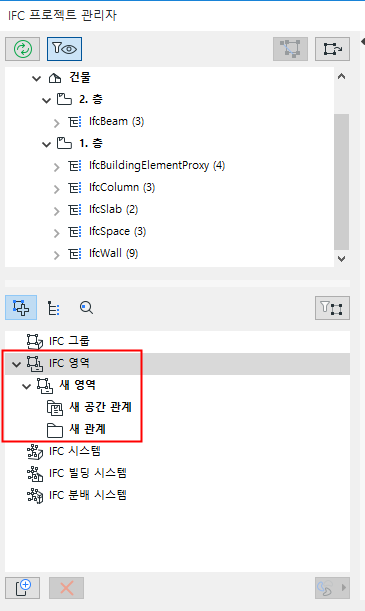

    그 결과는 다음과 같습니다.

    • 선택된 할당 유형에 대해 새 할당(예: 새 영역)이 생성됩니다.
    • 새 할당 내에 새 관계 폴더가 생성됩니다. 이제 관련 IFC 개체를 이 폴더에 추가할 수 있습니다.
    • 새 공간 관계 노드 또한 새 할당 내에 생성됩니다. (IFC 그룹에는 사용할 수 없음). 관련 공간 개체를 이 노드에 추가할 수 있습니다.

  4. 위에 있는 IFC 엔티티 트리에서 관련 항목을 드래그하여 새 관계 폴더 그리고/또는 공간 관계 노드에 끌어다 놓습니다.
    팁: Shift + 클릭으로 여러 개를 선택하고, 그 아이콘으로 개체들을 잡아 드래그할 수 있습니다.

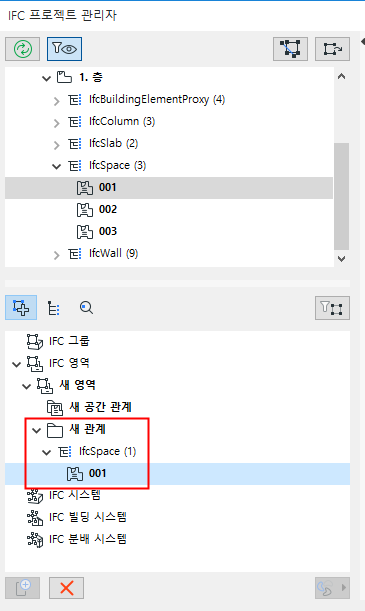

    AddZoneEntity.png    AddZoneEntityDone.png

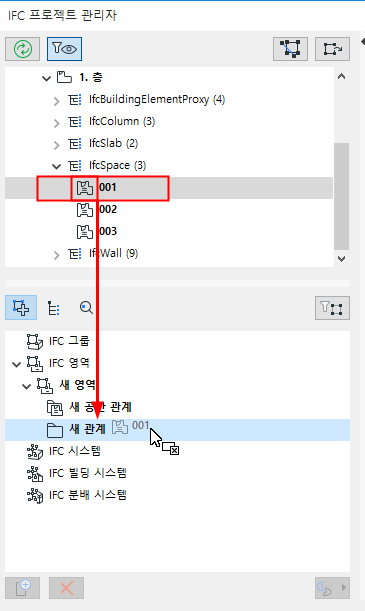

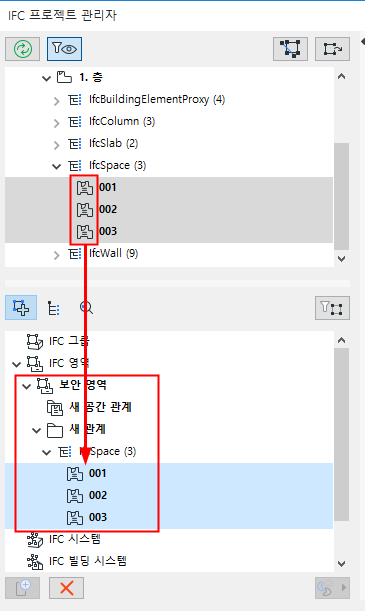

    IFC 엔티티를 클릭하여 새 관계 폴더 안으로 드래그하기

    참조 할당의 예시.

어떤 개체를 추가할 수 있는가?

관계 폴더: 관계 폴더에 추가할 수 있는 개체들은 할당 유형에 따라 다릅니다.

  • IFC 그룹: 여기에서 프로젝트 요소를 드래그하여 로직 그룹(들)을 생성할 수 있습니다.
  • IFC 영역: IfcSpace 요소를 여기에 드래그합니다.
  • IFC 공간 영역: 요소를 여기로 드래그하여 공간 관계 폴더에 추가합니다.
  • IFC 시스템: IFC 공간 유형(IfcSite, IfcBuilding, IfcBuildingStorey, IfcSpace)과 그 관련 요소 아무 것이나 드래그합니다.
  • IFC 빌딩 시스템: 여기에 관련 빌딩 요소를 드래그합니다. 가능한 항목: IfcBuildingElement, IfcFurnishingElement, IfcElementAssembly, IfcTransportElement
  • IFC 분배 시스템: 여기에 MEP 요소를 드래그합니다(IfcDistributionElement 그리고/또는 하위요소).

공간 관계: 공간 IFC 요소(사이트, 건물, 층, 영역)는 공간 관계 노드에 추가할 수 있습니다.

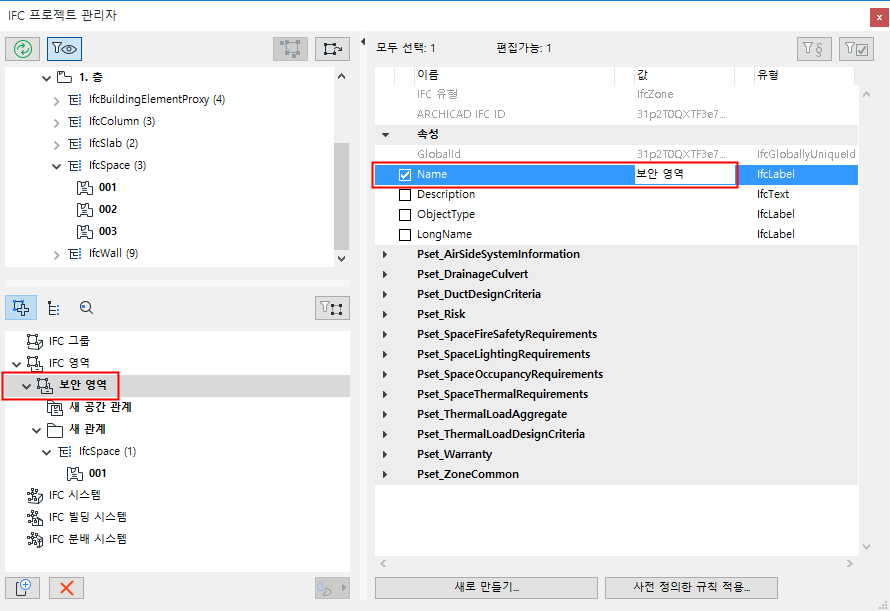

할당 항목 이름 바꾸기

대화상자의 우측에 있는 이름 개체속성 필드를 사용하여 새로이 생성된 항목의 이름을 바꿀 수 있습니다.

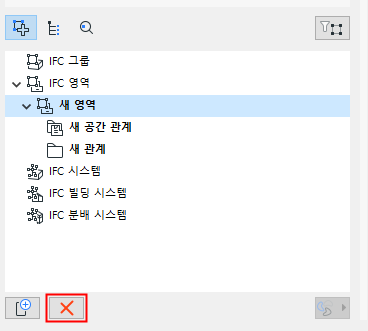

할당 또는 엔티티 삭제하기

관계 개체 또는 할당을 삭제하려면, 선택한 다음 "삭제'(빨간색 X) 버튼을 클릭합니다.



할당 위계 관리하기

  • 특정 할당 유형 내에서, 개체를 드래그하여 다른 관계 폴더에 드롭합니다.
  • 새 위계 정의하기: 기존 할당 또는 할당 유형 항목을 선택한 다음, "신규"를 클릭하여 하위항목을 정의합니다. 이 방법으로, 하나의 당 유형 내에 레벨 위계를 생성할 수 있습니다.
  • 항목을 복사하려면, 드래그하는 동안 Ctrl/Alt를 계속 누릅니다.
  • 부모 할당으로 자식 할당을 만들려면, 그것을 선택하고 대화상자 밖으로 끌어옵니다, 그것은 부모 할당으로서 계층에 다시 나타납니다.

할당의 예시

  • 이름이 “안전 영역”인 IfcZone를 만들고, 그 영역은 안전 기능을 가진 모든 프로젝트의 IfcSpaces 와 함께 그룹화됩니다.

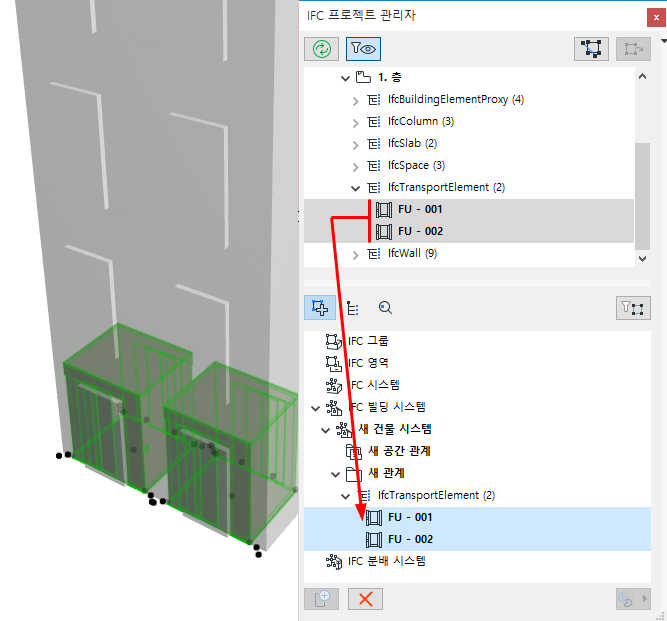

  • 기계 시스템의 자식 시스템인 수직 순환 시스템에서 엘리베이터를 그룹화합니다.


MEP 요소: IFC 분배 시스템에 대한 자동 할당

MEP 요소는 자동으로 각 요소의 MEP 시스템에 대응하는 IFC 분배 시스템 할당에 추가될 수 있습니다. 예시:

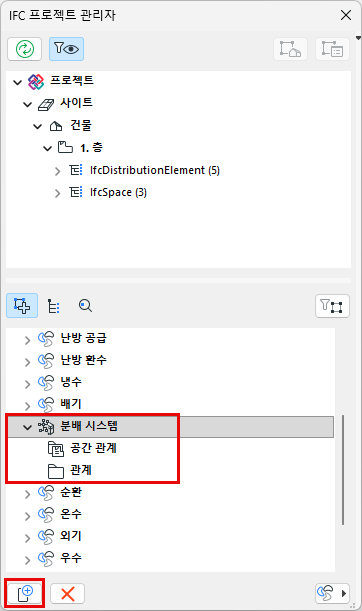

  1. IFC 분배 시스템 할당 유형에서, "신규" 버튼을 클릭하여 새로운, 빈 IFC 분배 시스템을 생성합니다.

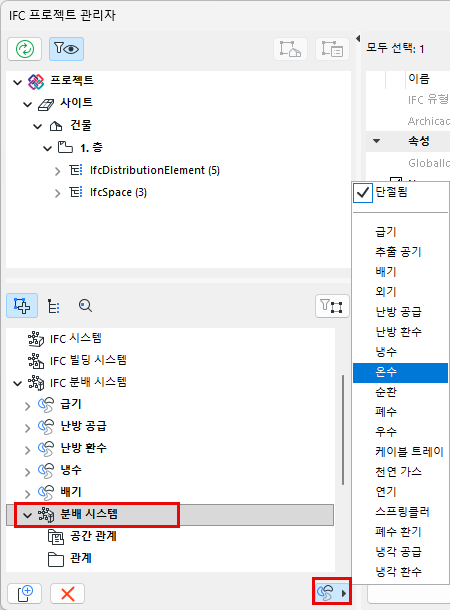

  2. 이 신규 분배 시스템을 선택한 다음, 우측에 있는 (할당 목록 아래) MEP 아이콘을 클릭합니다.

  3. 팝업 메뉴에서 원하는 MEP 시스템(예: 외부 공기)을 선택합니다. 그에 따라 분배 시스템의 이름이 바뀝니다.

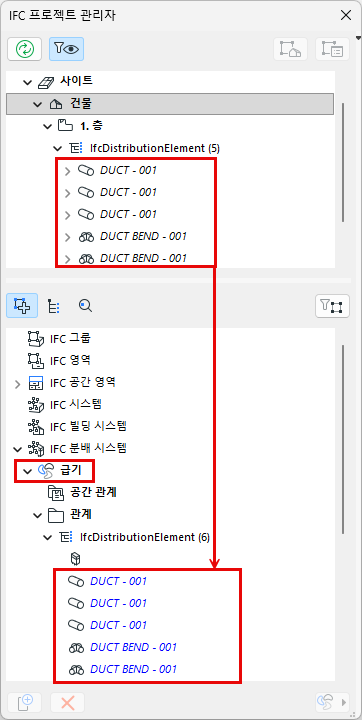

  4. 이 MEP 시스템(예: 외부 공기)에 속한 모든 요소가 트리에서 "새 관계" 폴더로 자동으로 추가됩니다.
    주: 다른 모든 분배 요소도 이 폴더에 수동으로 추가할 수 있습니다.


IFC 분배 시스템에서 MEP 시스템 요소를 삭제하려면 분배 시스템 항목(예: 외부 공기)을 선택하고 MEP 시스템 팝업 메뉴에서 “단절됨”을 선택합니다.
