IFC 공간 영역 할당
IfcSpatialZone 개체는 열 영역, 조명 영역 또는 시공 영역과 같은 기능적, 구조적 또는 조직적 목적을 위해 공간을 그룹화하거나 특정 영역을 정의하는 데 사용됩니다. 기본 그룹과 달리 IfcSpatialZone은 별도의 고유한 3D 모양과 배치를 가질 수 있습니다. (다음 사이트의 설명 참조: buildingsmart.org
이 기능은 IFC4 및 IFC4x3을 사용하는 Archicad 워크플로에서 지원됩니다.
- 모프 또는 영역 도구를 사용하여 공간 요소를 모델링합니다.
- 요소를 예를 들어 "공간 영역"과 같이 분류합니다. (시스템에 해당 분류가 포함되어 있지 않은 경우 새 분류를 생성합니다.)
- 내보내기를 위한 변환기 구성:
- IFC4 또는 IFC4x3 스키마 사용

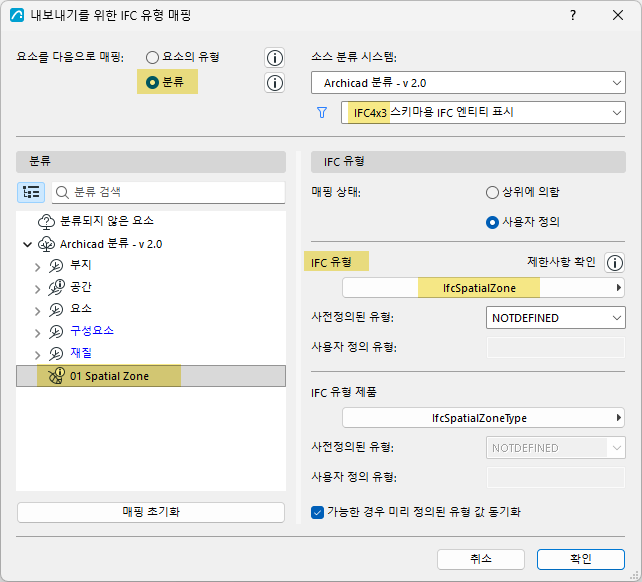

- 유형 매핑을 열고 "내보내기를 위한 IFC 유형 매핑"
- 공간 영역 분류를 IFC 유형 = IfcSpatialZone으로 매핑

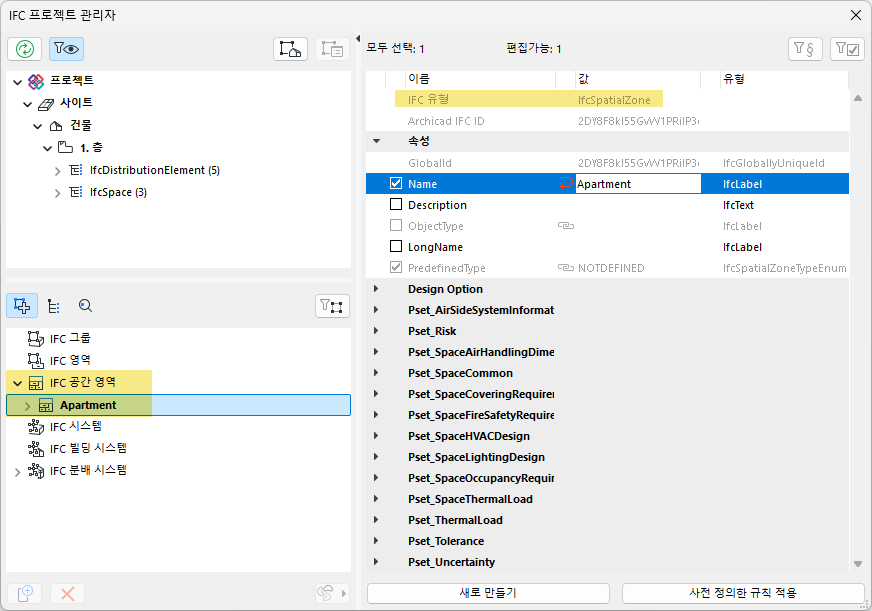

IFC 프로젝트 관리자에서: ifcSpatialZone으로 매핑된 요소가 IFC 공간 영역 할당 목록에 나타납니다.
이 예시에서는 아파트 전체를 나타내는 영역이 공간 영역으로 분류됩니다. 결과적으로 이 영역 개체는 IfcSpatialZone으로 나타납니다.

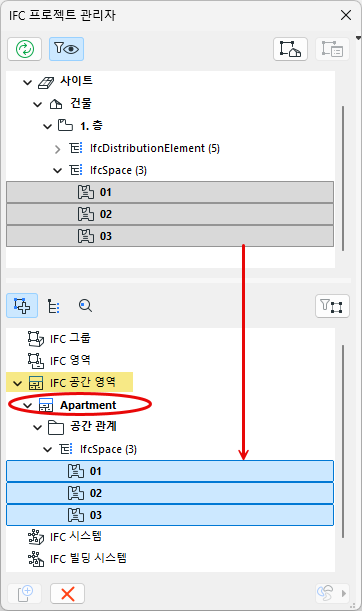

이제 일반 영역이나 다른 요소(예: 객체, 기둥)를 공간 관계 폴더로 드래그하여 새로 정의된 공간 영역에 할당할 수 있습니다.
