IFC 가져오기를 위한 모델 필터

파일 > 상호 운용성 > IFC > IFC 변환기

가져오기를 위한 변환기를 선택하여 모델 필터 사전세트를 엽니다.

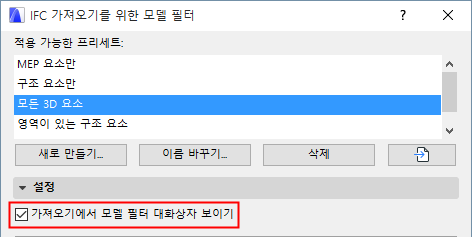

가져온 모델 필터 보이기



이 옵션이 활성화되어 있다면, - IFC 열기 또는 합치기 명령을 한 후 - 모델 필터 창이 열립니다.

여기에서 현재 가져오기 프로세스의 목적을 위해, 가져오기할 요소들을 덮어쓰기할 수 있습니다.

참조 내보내기에서 모델 필터링 (2차 필터).

가져오기할 3D 요소 선택

  • 구조 기능에 의해

    이를 가져오기 목적에서 추가적 (요소 레벨) 필터링으로 사용합니다. 이는 가져오기 시에 해당 요소의 “LoadBearing” IFC 속성을 고려합니다.

    • "하중지지 요소만"은 IFC 속성 "하중 지지 요소"가 "True" 값인 요소만이 IFC 파일에서 내보내기된다는 의미입니다.
      주:
    • 프로젝트에 구조 기능 분류가 적용되지 않았거나 분류 프로세스를 완료하지 않은 경우 여기에서 "모든 요소"를 선택해야 합니다. (다른 두 설정("하중 지지 요소만" 또는 "비하중 지지 요소만")을 사용하면 빈 IFC 파일이 생성되거나 필요한 요소가 누락된 파일이 생성될 수 있습니다.)
    • IfcPile 및 IfcFooting 개체는 정의 기준으로 하중지지 구조 요소이지만, IFC2x3 스키마에서 “LoadBearing” 속성을 갖지 않습니다. 이들은 가져오기 시에 항상 하중지지 요소로 취급됩니다.
    • "모두"는 해당 모델에서 모든 요소를 포함합니다.
    • "구조적"은 구조적 빌딩 요소만을 포함합니다(IfcBuildingElement).
    • “MEP”는 기계적 요소만을 포함합니다.

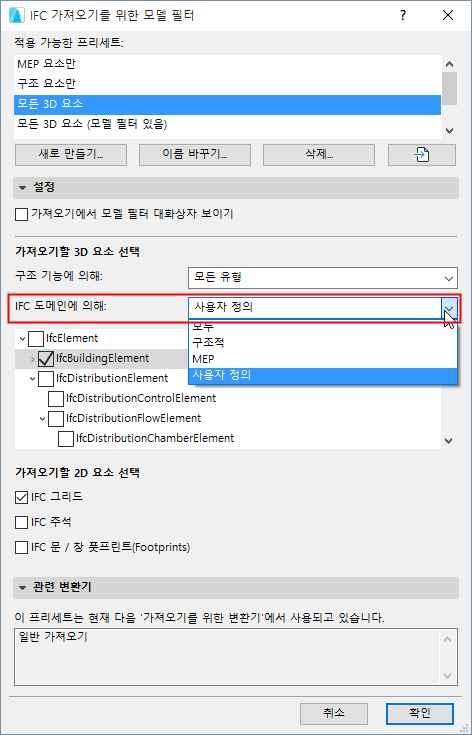

      아래 트리 목록에서 각 도메인 필터의 정확한 구성을 볼 수 있습니다. 이 필터를 수정하면 "사용자정의" 필터가 생성됩니다.


  • IFC 도메인에 의해

    IFC 도메인을 사용하여 IFC 가져오기의 다음 기준에 따라 필터링합니다.

가져오기할 2D 요소 선택

  • IFC 그리드: 가져오기 중 IFC 파일의 모든 IfcGrid 요소를 가져오기하여 그룹화된 그리드 요소로 전환됩니다.
  • IFC 주석: 이를 체크하면 IFC 파일의 모든 IfcAnnotation 유형 요소(분해된 치수 요소 포함)를 가져오기합니다. 이 요소들은 2D 요소로 전환될 것입니다 (텍스트 및 선).
  • IFC 문/창 공간: 가져오기를 진행하는 동안, 생성된 모든 문과 창은 그 가져오기된 2D 심볼을 토대로 정확한 개구부 방향 및 크기와 더불어 평면 뷰에서 디스플레이됩니다.
