내보내기에서 모델 필터링 (2차 필터)

IFC 파일을 핫링크, 합치기, 또는 열 때, 변환 프로세스를 조절하는 "가져오기를 위한 IFC 변환기"를 반드시 선택해야 합니다. 가져오기를 위한 IFC 변환기는 모두 필터링 구성요소를 갖고 있으며(참조: IFC 가져오기를 위한 모델 필터), 이는 IFC 모델의 어느 요소를 Archicad 에 배치해야 할지를 (그리고 건너뛰어야 할지를) 정의합니다.

가져오기를 위한 변환기 각각은 또한 다른 2차 모델 필터 기능을 포함합니다. 이 대화상자(가져오기를 위한 모델 필터)를 사용하여, 보다 구체적인 요소 카테고리를 바탕으로(예: 유형, 층, 소유주), 가져오기한 IFC 요소들의 세트를 더 미세하게 조정할 수 있습니다.

하지만, 이 2차 가져오기를 위한 모델 필터는 기본 설정에서 나타나지 않습니다. 이 기능을 사용하려면, IFC 변환기 설정에서 켜십시오.

  1. IFC 변환기가 사용 중인 템플릿 파일을 엽니다.

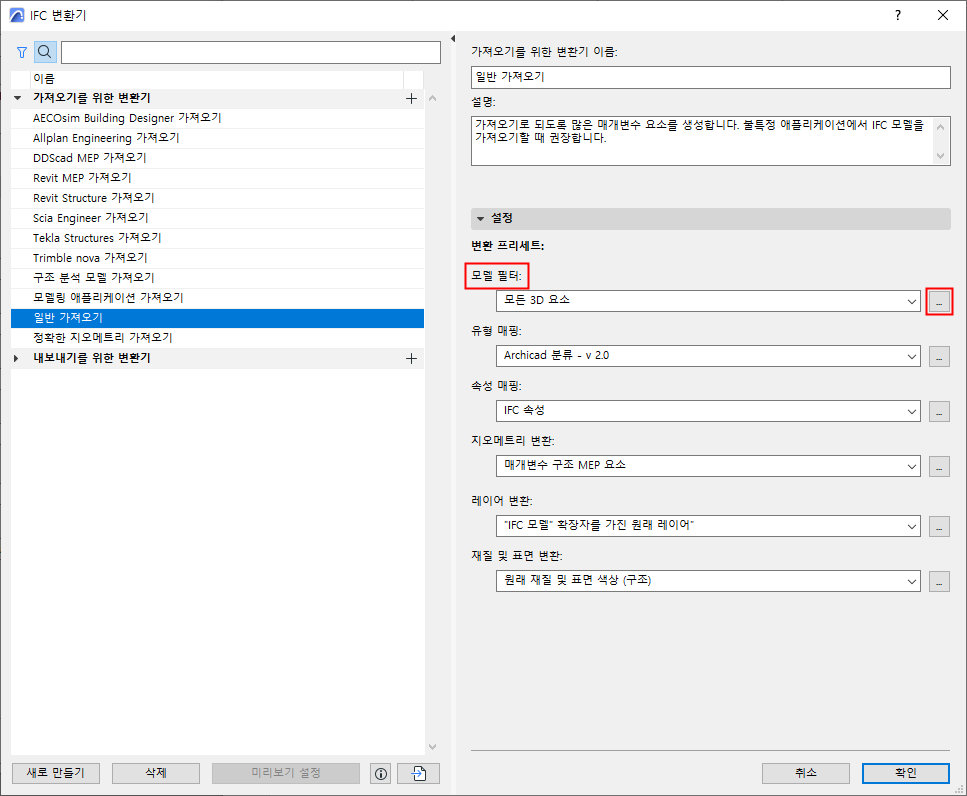

  2. 필터 > 상호 운용성 > IFC > IFC 변환기로 갑니다.
  3. 가져오기를 위한 변환기를 선택합니다.
  4. "설정"에서, 모델 필터 설정을 엽니다.

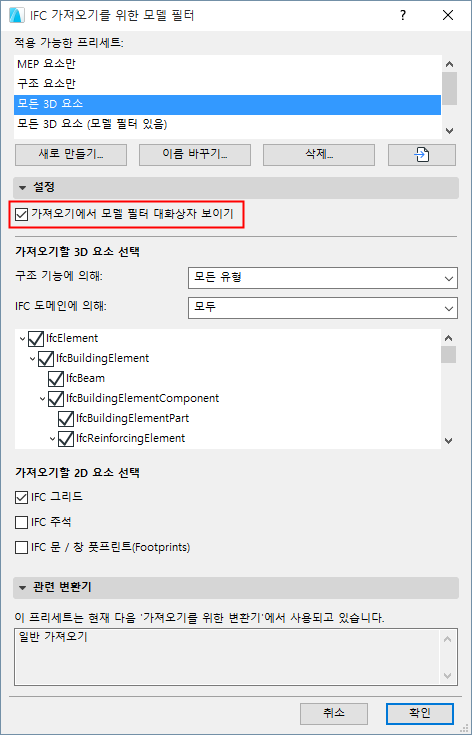

  5. 가져오기에서 모델 필터 대화상자 보이기 상자를 체크합니다..


이제 IFC 파일을 열기, 핫링크하기, 또는 병합을 하면 가져오기를 위한 모델 필터 대화상자가 나타납니다. 이를 사용하여 사용자정의 요소 필터를 현재 가져오기 프로세스에 적용할 수 있습니다.

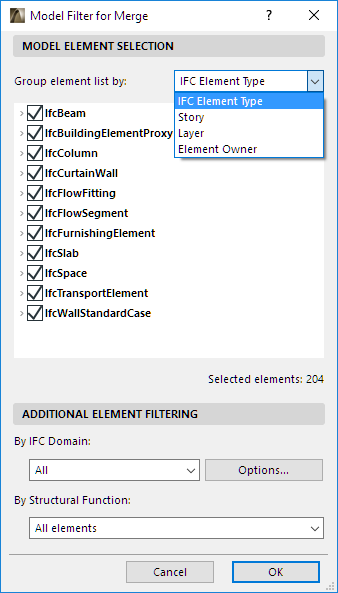

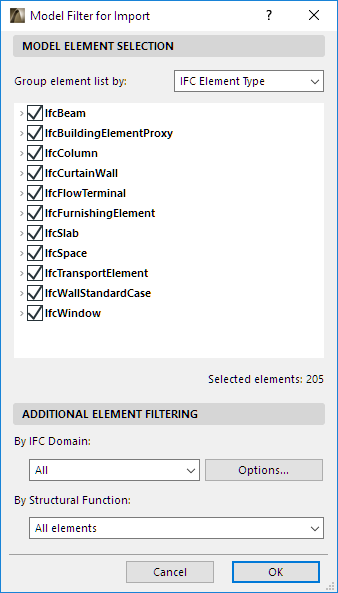

ModelFilterOpen.png     ModelFilterMerge.png

다음 기준으로 요소 목록 그룹

필터링을 더 쉽게 하려면, 다음과 같이 목록 항목을 분류하거나 그룹화합니다.

  • IFC 요소 유형
  • 층: 층 위치 기준으로 요소들을 나열합니다.
  • 레이어: IFC 유형 및 요소를 레이어 기준으로 나열합니다.
  • 요소 소유자: 요소 유형과 요소를 IFC에서 그 생성자 기준으로 나열합니다.

요소 소유자에 대한 주의사항

  • IFC 모델에서 요소는 항상 소유자가 첨부됩니다. IFC 파일을 수많은 사용자와 프로그램이 교환한다면, 요소에 여러 명의 소유자가 첨부될 수 있습니다.
  • 모든 IFC 개체와 마찬가지로, IFCProject 개체 또한 소유자가 있습니다. IFC 프로젝트를 가져오면 IFC 프로젝트 엔티티의 소유자가 Archicad 의 프로젝트 정보에 추가됩니다. 내보내기 시 모델 요소는 모두 이 소유자에 할당됩니다.

추가 요소 필터링

필요한 경우, IFC 도메인 또는 구조적 기능에 의해 요소를 추가로 필터링할 수 있습니다.
