재질 및 표면 변환

파일 > 상호 운용성 > IFC > IFC 변환기

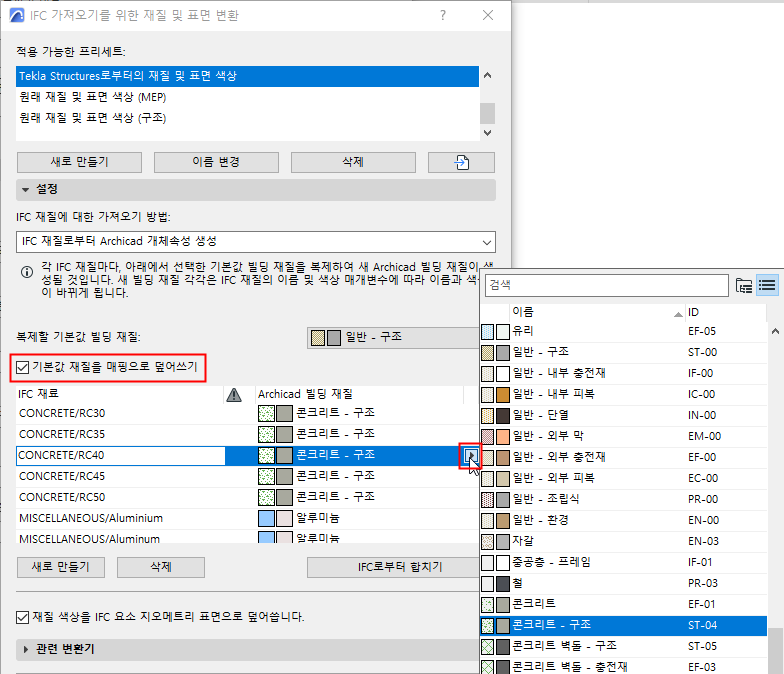

가져오기를 위한 변환기를 선택하여 재질 및 표면질 변환 사전세트를 엽니다.

이 대화상자를 사용하여 빌딩 재질을 가져오기한 IFC 모델 요소에 할당하는 방법을 선택할 수 있습니다.



가져오기 방법은 두 가지입니다.

방법 1: IFC 재질을 기존의 Archicad 빌딩 재질로 교체하기

이 방법을 쓰면, 빌딩 재질이 가져오기한 모든 IFC 요소에 할당됩니다. 아래의 팝업에서 이 기본 설정 빌댕 재질을 선택합니다. 새 빌딩 재질이 생성되지 않습니다.

필요한 경우, 재질 매핑을 사용하여 이 기본 설정 정의를 오버라이드할 수 있습니다. 아래에서 다음을 참조: 기본값 재질을 매핑으로 덮어쓰기.

방법 2: IFC 재질에서 Archicad 속성 생성하기

각 IFC 재질에 대해, 새로운 빌딩 재질이 생성됩니다. 아래에서 선택한 환경설정 빌딩 재질은 복제됩니다.

새 빌딩 재질은...

  • IFC 재질의 이름 파라미터를 사용하여 이름이 붙습니다.
  • IFC 재질 색상 파라미터에 대응하는 색상이 할당됩니다.

기본값 재질을 매핑으로 덮어쓰기

이 박스를 체크하면, 팝업에서 할당된 빌딩 재질을 사용하지 않고, 기본 설정 수동으로 개별 재질을 매핑할 수 있습니다.



매핑 목록에 IFC 재질을 추가하려면:

  • 새로 만들기를 클릭하거나
  • IFC에서 합치기를 클릭하고 IFC 파일을 찾습니다. 파일의 IFC 재질 이름이 목록에 추가됩니다.

    Note:

    • 일부 기본값 가져오기를 위한 IFC 변환기는 사전 정의된 매핑 규칙을 포함하고 있으며, 그 설정은 자유롭게 확장하거나 편집할 수 있습니다. 기본값 변환기를 복제한 후에 수정할 것을 권장합니다.
    • 이들 매핑 표를 별개의 파일(예: xml)로 내보내기하거나 가져오기할 수 없습니다. 이들을 전체 변환기 파일 자체로 가져오기/내보내기해야 합니다.

재질 색상을 IFC 요소 지오메트리 표면질로 덮어쓰기

IFC 모델에서의 IFC 요소는 색상이 두 가지일 수 있습니다. 표면질 지오메트리 색상에 대해 재질 색상과 추가 색상이 그것입니다.

이 재질 색상 오버라이드 상자를 체크하면 Archicad가 IFC 요소의 표면질 지오메트리에 할당된 색상을 사용하여 표면질 객체 속성을 생성합니다.

결과에 따른 표면질 덮어쓰기를 확인하고 수정하려면, 각각의 요소 설정 대화상자의 모델 패널을 보십시오.
