사전 정의된 속성 매핑(IFC로 내보내기)

내보내기를 위한 IFC 변환기의 속성 매핑 프리셋은 Archicad 모델을 IFC로 내보내기할 때 IFC 속성 및 객체 속성의 할당을 정의합니다.

일부 개채속성 및 속성 데이터는 사전정의된 매핑 규칙이 따르므로, 사용자는 속성 매핑에서 이들을 직접 생성할 필요가 없습니다.

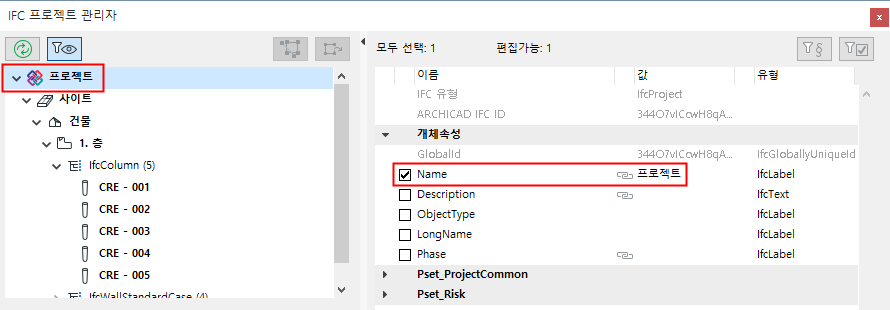

이들 규칙은 내보내기를 위한 IFC 속성 매핑 대화상자에서 보이지 않지만, (값을 갖고 있다면) IFC 프로젝트 관리자 및 요소 설정에서 회색 사슬 아이콘과 함께 보입니다.

이들 규칙은 다음 표에 나열되어 있습니다.

Archicad ‐명령	Archicad 변수	IFC 엔티티 유형	IFC 데이터	IFC 프로젝트 관리자	IFC4x3 변경사항
프로젝트 정보	프로젝트 이름	`IfcProject`	`Attribute>Name`	보임/ 편집가능	-
프로젝트 정보	프로젝트 설명	`IfcProject`	`Attribute>Description`	보임/ 편집가능	-
프로젝트 정보	프로젝트 ID	`IfcProject`	`Attribute>GlobalId(참조:` Archicad 프로젝트 정보를 토대로 글로벌 ID(IFC 속성) 조절하는 방법 `)`	-	-
프로젝트 정보	프로젝트 상태	`IfcProject`	`Attribute>Phase`	보임/ 편집가능	-
위치 설정	프로젝트 북쪽	`IfcProject`	`Attribute>` `RepresentationContext>` `TrueNorth`	-	-
위치 설정	위도 (Latitude)	`IfcSite`	`Attribute>RefLatitude`	가시	-
위치 설정	경도	`IfcSite`	`Attribute>RefLongitude`	가시	-
위치 설정	고도	`IfcSite`	`Attribute>RefAltitude`	가시	-
프로젝트 정보	현장 이름	`IfcSite`	`Attribute>Name`	보임/ 편집가능	-
프로젝트 정보	사이트 ID	`IfcSite`	`Attribute>Global Id(참조:` Archicad 프로젝트 정보를 토대로 글로벌 ID(IFC 속성) 조절하는 방법 `)`	-	-
프로젝트 정보	현장 설명	`IfcSite`	`Attribute>Description`	보임/ 편집가능	-
프로젝트 정보	사이트 전체 주소>사이트 주소1	`IfcSite`	`Attribute>` `SiteAddress>` `AddressLines`	-	`Pset_Address.` `AddressLines`
프로젝트 정보	사이트 전체 주소>사이트 주소2	-	-	-	`Pset_Address.` `AddressLines`
프로젝트 정보	사이트 전체 주소>사이트 주소3	-	-	-	`Pset_Address.` `AddressLines`
프로젝트 정보	사이트 전체 주소>현장 사서함	`IfcSite`	`Attribute>` `SiteAddress>` PostalBox	-	`Pset_Address.` `PostalBox`
프로젝트 정보	사이트 전체 주소>사이트 도시	`IfcSite`	`Attribute>` `SiteAddress>` `Town`	-	`Pset_Address.` `Town`
프로젝트 정보	사이트 전체 주소>사이트 주	`IfcSite`	`Attribute>` SiteAddress> `지역`	-	-
프로젝트 정보	사이트 전체 주소>사이트 우편번호	`IfcSite`	`Attribute>` `SiteAddress>` `PostalCode`	-	`Pset_Address.` `PostalCode`
프로젝트 정보	사이트 전체 주소>사이트 국가	`IfcSite`	`Attribute>` `SiteAddress>` `국가`	-	`Pset_Address.` `국가`
프로젝트 정보	사이트 총 둘레	`IfcSite`	`BaseQuantity>` `GrossPerimeter`	-	-
프로젝트 정보	사이트 총 면적	`IfcSite`	`BaseQuantity>` `GrossLandArea`	-	-
프로젝트 정보	빌딩 이름	`IfcBuilding`	`Attribute>Name`	보임/ 편집가능	-
프로젝트 정보	빌딩 설명	`IfcBuilding`	`Attribute>Description`	보임/ 편집가능	-
프로젝트 정보	건물 ID	`IfcBuilding & IfcBuildingStorey`	`Attribute>GlobalId(참조:` Archicad 프로젝트 정보를 토대로 글로벌 ID(IFC 속성) 조절하는 방법 `)`	-	-
프로젝트 정보	담당자 전체 이름>담당자 시작문자 제목	`IfcPerson`	`Attribute>PrefixTitles`	-	-
프로젝트 정보	담당자 전체 이름>담당자 이름(명)	`IfcPerson`	`Attribute>GivenName`	-	-
프로젝트 정보	담당자 전체 이름>담당자 중간 이름	`IfcPerson`	`Attribute>MiddleNames`	-	-
프로젝트 정보	담당자 전체 이름>담당자 이름(성)	`IfcPerson`	`Attribute>FamilyName`	-	-
프로젝트 정보	담당자 전체 이름>담당자 끝문자 제목	`IfcPerson`	`Attribute>SuffixTitles`	-	-
프로젝트 정보	담당자 ID	`IfcPerson`	`Attribute>Id`	-	-
프로젝트 정보	담당자 역할	`IfcPerson`	`Attribute>Roles`	-	-
프로젝트 정보	담당자 부서	`IfcPerson`	`Addresses>` `Postal>` `InternalLocation`	-	폐기됨
프로젝트 정보	담당자 회사	`IfcOrganization`	`Attribute>Name`	-	-
프로젝트 정보	담당자 회사 코드	`IfcOrganization`	`Attribute>Id`	-	-
프로젝트 정보	연락처 전체 주소>담당자 주소1	`IfcPerson & IfcOrganization`	`Attribute>` `Addresses>` `Postal` `AddressLines`	-	폐기됨
프로젝트 정보	연락처 전체 주소>담당자 사서함	`IfcPerson & IfcOrganization`	`Attribute>` `Addresses>` `Postal` `PostalBox`	-	폐기됨
프로젝트 정보	연락처 전체 주소>담당자 도시	`IfcPerson & IfcOrganization`	`Attribute>` `Addresses>` `Postal` `Town`	-	폐기됨
프로젝트 정보	연락처 전체 주소>담당자 주	`IfcPerson & IfcOrganization`	`Attribute>` `Addresses>` `Postal` `지역`	-	폐기됨
프로젝트 정보	연락처 전체 주소>담당자 우편번호	`IfcPerson & IfcOrganization`	`Attribute>` `Addresses>` `Postal` `PostalCode`	-	폐기됨
프로젝트 정보	연락처 전체 주소>담당자 국가	`IfcPerson & IfcOrganization`	`Attribute>` `Addresses>` `Postal` `국가`	-	폐기됨
프로젝트 정보	담당자 이메일	`IfcPerson & IfcOrganization`	`Attribute>` `Addresses>` `Telecom` `ElectronicMailAddress`	-	폐기됨
프로젝트 정보	담당자 전화번호	`IfcPerson & IfcOrganization`	`Attribute>` `Addresses>` `Telecom` `TelephoneNumbers`	-	폐기됨
프로젝트 정보	담당자 팩스	`IfcPerson & IfcOrganization`	`Attribute>` `Addresses>` `Telecom` `FacsimileNumbers`	-	폐기됨
프로젝트 정보	담당자 웹	`IfcPerson & IfcOrganization`	`Attribute>` `Addresses>` `Telecom` `WWWHomePageURL`	-	폐기됨
층 설정	높이	`IfcBuildingStorey`	`Attribute>Elevation`	보임/ 편집가능	-
영역 설정	이름	`IfcSpace`	`Attribute>LongName`	보임/ 편집가능	-
영역 설정	번호(No)	`IfcSpace`	`Attribute>Name`	보임/ 편집가능	-
(요소) 설정	분류 및 속성>ID	`(IFC 요소 유형)`	`Attribute>Name`	보임/ 편집가능	-
(요소) 설정	분류 및 속성> 분류	`(IFC 요소 유형)`	`Attribute>ObjectType`	내보내기 변환기, 유형 매핑에서 표시/편집 가능)	-
(요소) 설정	분류 및 속성> 분류	`(IFC 요소 유형)`	`Attribute>PredefinedType`	내보내기 변환기, 유형 매핑에서 표시/편집 가능)	-
(요소) 설정	분류 및 속성> 구조 기능	`(IFC 요소 유형)`	`Pset_...Common>` `LoadBearing`	가시	-
(요소) 설정	분류 및 속성> 위치	`(IFC 요소 유형)`	`Pset_...Common>` `IsExternal`	가시	-
(요소) 설정	분류 및 속성> 리노베이션 상태	`(IFC 요소 유형)`	`AC_Pset_RenovationAndPhasing>` `리노베이션 상태`	가시	-
(요소) 설정	분류 및 속성> 분류	`(IFC 유형 제품)`	`Attribute>ElementType`	내보내기 변환기, 유형 매핑에서 표시/편집 가능)	-
(요소) 설정	분류 및 속성> 분류	`(IFC 유형 제품)`	`Attribute>PredefinedType`	내보내기 변환기, 유형 매핑에서 표시/편집 가능)	-
일람표 (요소)	일반>고유 ID	`(IFC 요소 유형)`	`Attribute>Tag`	보임/ 편집가능	-
창문/문 설정	미리보기 및 위치 설정>폭	`IfcWindow / IfcDoor`	`Attribute>OveralWidth`	가시	-
창문/문 설정	미리보기 및 위치 설정>높이	`IfcWindow / IfcDoor`	`Attribute>OverallHeight`	가시	-
(자동 유형 명명 규칙)	빌딩 재질/프로파일 이름, 요소 치수 다중 세그먼트의 경우: 세그먼트 수, 최대 세그먼트 치수, 세그먼트 길이.	`IfcColumn`	`Pset_ColumnCommon>` `참조`	보임/ 편집가능	-
(자동 유형 명명 규칙)	빌딩 재질/프로파일 이름, 요소 치수 다중 세그먼트의 경우: 세그먼트 수, 최대 세그먼트 치수, 세그먼트 길이.	`IfcBeam`	`Pset_BeamCommon>` `참조`	보임/ 편집가능	-
