외부참조(XREF) 첨부

이 대화상자는 다음 경우에 실행됩니다:

  • 사용자가 파일 > 외부 내용 > 외부참조 첨부 명령을 사용했을때
  • 사용자가 외부참조(XREF) 관리 대화상자에서 “첨부” 버튼을 클릭했을때. (파일 > 외부 내용 > 외부 참조 관리자.)

외부참조(Xref) 이름

외부참조(Xref)로 첨부할 파일의 이름을 지정합니다.

  • 찾아보기 버튼을 사용하여 파일 선택 대화상자에서 선택합니다.
  • 다른 방법으로는, 파일의 다른 인스턴스를 프로젝트에 배치하고자 하는 경우, 이미 첨부된 파일의 팝업 목록에서 선택하는 것입니다.

경로

선택한 파일의 정확한 경로를 표시합니다.

참조 유형

라디오 버튼을 선택하여 중첩된 외부참조(Xref)를 처리할 방법을 설정합니다.

주: 중첩은 다른 파일에 로드된 외부 참조가 있는 파일에 대한 외부 참조를 로드할 때 발생합니다.

첨부

프로젝트 파일에서 전체 중첩 수준을 표시할 수 있습니다.

오버레이

참조된 파일의 중첩 외부참조(Xref)는 프로젝트에 표시되지 않습니다.

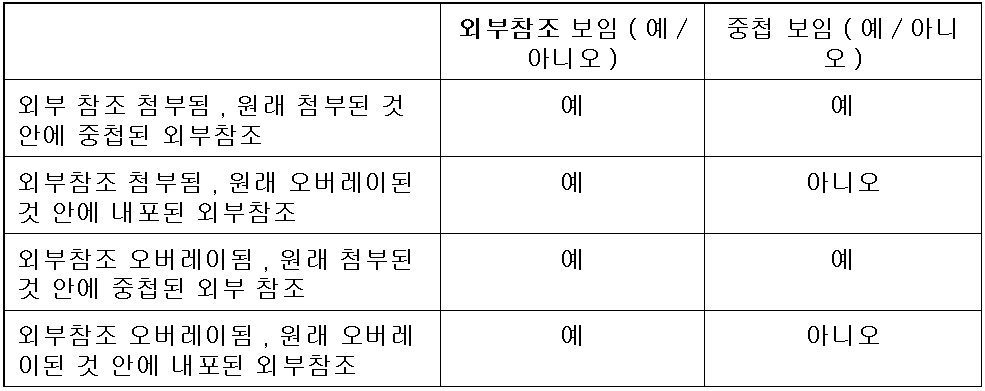

다음 표는 첨부된/오버레이된 외부 참조를 포함한 DWG 파일을 첨부하고/오버레이할 때 어떤 일이 일어나는지 보여줍니다.


주: 예제:
  1. 첨부된 XREF인 COMMON.DWG가 있는 BASE. DWG라는 DWG 파일이 프로젝트에 첨부되어 있습니다. 두 파일은 모두 평면에서 보이게 됩니다.
  2. 오버레이된 XREF인 COMMON.DWG가 있는 BASE.DWG라는 DWG 파일이 프로젝트에 첨부되어 있습니다. BASE.DWG는 평면에서 보이지만, COMMON.DWG 은 보이지 않습니다.
  3. 첨부된 XREF인 COMMON.DWG가 있는 BASE. DWG라는 DWG 파일이 프로젝트에 오버레이됩니다. 두 파일은 모두 평면에서 보이게 됩니다.
  4. 오버레이된 XREF인 COMMON.DWG가 있는 BASE.DWG라는 DWG 파일이 프로젝트에 오버레이됩니다. BASE.DWG는 평면에서 보이지만, COMMON.DWG 은 보이지 않습니다.

외부참조(Xref) 정렬 및 조사점으로 회전

다음과 같은 경우 이 확인란을 선택하십시오

  • (자체 도면 원본을 사용하는) Xref를 조사점에 배치하려는 경우
  • 외부참조(Xref)를 조사점 방향에 맞게 회전하려는 경우

이 확인란을 선택하는 경우 아래의 삽입점, 회전, 기준점 필드가 회색으로 표시됩니다.

조사점도 참조.

삽입점

프로젝트에서 외부참조(Xref)의 위치를 지정합니다.

  • 정확한 좌표를 입력하거나
  • 외부참조(Xref)를 배치할 때 해당 위치를 지정하려면 화면에서 지정하기를 선택합니다.

축척

X 및 Y 방향의 축척 지수를 지정하거나 화면에서 지정하기 확인란을 선택하여 화면에서 축척을 정의합니다.

주: 스케일 인자 지정하면, 외부 참조의 닫힘 박스가 적절한 크기로 스케일됩니다. 그렇지 않다면, 객체를 늘이는 것처럼 닫힌 사각형을 늘일 수 있습니다. 스케일 요인에 마이너스나 플러스 값을 입력하거나 지정할 수 있습니다. 마이너스 값을 지정하면 대칭 효과를 가져올 수 있습니다.

회전

배치한 전체 외부참조(Xref)를 삽입점을 중심으로 회전할 각도를 정의하거나 화면에서 지정하기 확인란을 선택하여 화면에서 회전을 수동으로 정의할 수 있습니다.

주: 회전 각도를 지정하면, 외부 참조가 회전된 후, 그려집니다. 그렇지 않으면, 마우스 클릭이나 좌표 입력으로 값을 입력할때까지, 닫힌 사각형을 회전할 수도 있습니다.

기준점

외부참조(Xref)를 선택/드래그하는 데 사용할 점을 정의하려면 옵션을 선택합니다.

  • 도면 자체 원점: 첨부된 XREF의 전역 원점(0;0 좌표).
  • 드로잉의 자체 기준점: 외부참조(Xref) 도면의 자체 기준점 (있는 경우)
  • 경계 상자 노드: 첨부된 XREF의 경계 상자 크기를 계산합니다. 경계 상자의 9개 중요 점 중에서 선택하십시오.

층에 배치

이 드롭다운 목록을 사용하여 XREF를 배치할 층을 선택합니다. 실질적인 배치 전 프로그램은 그 층으로 전환됩니다.

변환기

이 필드에는 현재 선택된 DXF/DWG 변환기가 표시됩니다. (첨부된 AutoCAD 도면을 변환하는 데 해당 변환기가 사용됨) 드롭다운 목록에서 현재 사용 가능한 변환기를 선택할 수 있습니다. 설정 버튼을 클릭하면 변환기 대화상자를 가져와, 외부 참조 파일을 첨부하기 전에 변환기 설정을 수정할 수 있습니다.

추가 정보는 DXF-DWG 변환 설정 참조.

설명

이 필드에는 현재 선택된 변환기가 필요에 맞는지를 판단할 수 있도록 해당 변환기에 대한 간단한 설명과 참고할 내용이 표시됩니다.

첨부

외부참조(Xref)를 첨부하려면 클릭합니다.

주: 외부 참조 파일을 첨부할 때 그것에 대한 레이어가 만들어집니다. 결과로 생긴 레이어는 다음의 형식을 가지게 됩니다:‘외부 참조_이름 | 레이어_이름’.

예를 들어, 외부 참조 이름 3D_STUFF을 가진 프로젝트에 첨부되었던 DWG 파일의 PEN_56 레이어는, 레이어 3D_STUFF|PEN_56 가 됩니다.
