DXF-DWG 변환 설정

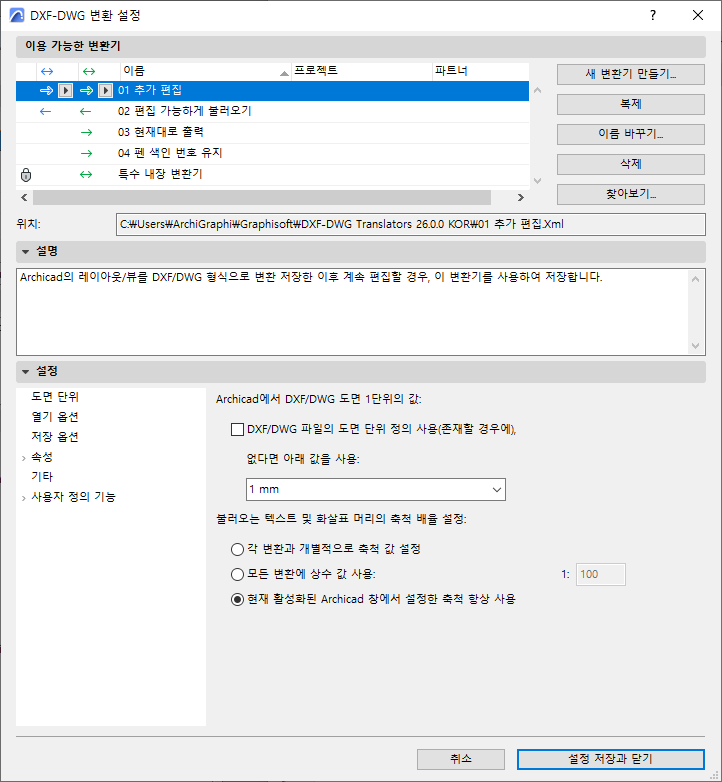

이 대화 상자에는 미리 정의된 사용자 정의된 DXF-DWG 변환기가 나열됩니다. DXF/DWG 파일로 내보낼 때 요소를 해석하는 방법을 정의하고, 그 반대로 DXF/DWG 파일을 Archicad 로 가져올 때 DXF/DWG 파일의 요소를 해석하는 방법을 정의합니다.
DXF-DWG 변환기는 Archicad 프로그램의 기본 폴더에 저장됩니다.
팀워크 사용자를 위한 주의: 공통의 변환기를 사용은 모든 팀 구성원들이 같은 변환 옵션에 접근할 수 있도록 합니다. CAD 관리자(또는 사무실에서 같은 종류의 역할을 맡고 있는 사람)가 변환기 세트를 관리하고 그것을 서버에 배치할 것을 권합니다. 변환기를 사용하려면 DXF/DWG 변환기 설정 대화상자에서 찾아보기를 사용하여 변환기를 목록에 추가해야 합니다.
이 기능은 다음과 같은 방법으로 접근 가능합니다:
- DXF/DWG 파일을 저장하거나 열 때: 저장, 열기 또는 합치기 대화상자나 외부참조 첨부 대화상자에서 설정 버튼을 클릭합니다.
- 이는 파일 > 상호 운용성 >DXF-DWG > DXF-DWG 변환 설정에 있습니다.
- 파일 > 라이브러리 및 객체 > 객체 열기 명령을 통해 DXF/DWG 파일을 열어서
- (파일 > 라이브러리와 오브젝트> DXF/DWG에서 블록 가져오기)
변환기 파일 관리
변환기는 이름, 프로젝트, 파트너라는 데이터 필드와 함께 나열됩니다.
잠긴 변환기는 편집할 수 없지만 복제본을 만들면 이 복제본을 편집할 수 있습니다.

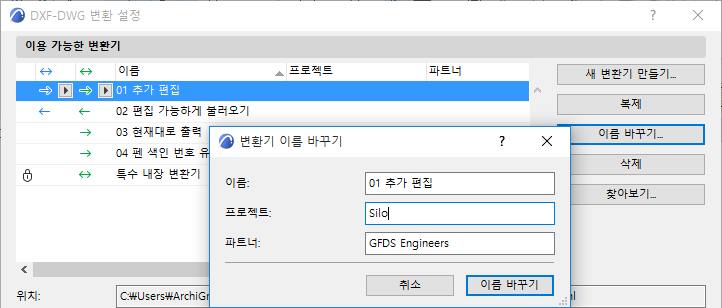

해당 필드를 편집하려면 목록 항목을 더블 클릭해 변환기 이름 바꾸기 대화 상자를 열거나 이름 바꾸기 버튼을 클릭하십시오.
삭제 (변환기가 잠겨 있지 않은 경우에 사용 가능):
클릭하여 불필요한 변환기를 삭제합니다:
- 변환기의 XML을 삭제합니다. 이 옵션은 모든 변환기 설정을 영구적으로 삭제합니다. 대화 상자의 목록에서 변환기를 제거하기만 하면 됩니다. (목록에 도로 추가하려면, "찾아보기"를 클릭하십시오.)
새로 만들기: 기본 설정을 사용하여 새 변환기 XML 파일을 만들어 목록에 추가합니다. 이 XML 파일은 사무실 파일 서버 등 모든 위치에 저장할 수 있습니다.
복제: 선택한 변환기를 복사합니다. 새 XML이 선택한 변환기와 동일한 위치에 생성됩니다.
제거 (변환기가 잠긴/사용할 수 없는/누락된 경우 사용 가능): 이 작업은 대화 상자의 목록에서 변환기를 제거하지만 시스템에서 변환기 XML 파일을 삭제하지는 않습니다. (변환기를 목록에 다시 추가하려면 찾아보기를 클릭하십시오.)
찾아보기: 클릭하면 기존 변환기 파일에 액세스합니다.
위치: 이 필드는 선택된 변환기 파일의 경로를 나타내고, 편집될 수 없습니다.
변환기를 편집할 수 없는 이유는 무엇인가요?
변환기가 잠겨 있습니다.
잠긴 변환기는 편집할 수 없지만 복제본을 만들면 이 복제본을 편집할 수 있습니다.
변환기 업데이트 필요
Archicad 26부터 DXF-DWG 변환기 파일 (xml 형식)은 업데이트된 파일 형식을 사용합니다.
이전 버전 프로젝트에서 가져온 변환기는 DXF/DWG 변환기 설정 목록에 나열되지만 오래되었기에 편집할 수 없습니다. 아이콘과 도구 팁으로 표시됩니다. 복제본을 생성하기만 하면 됩니다. 새 복사본이 이제 새로운 형식으로 업데이트됩니다.
변환기의 템플릿 파일에 액세스할 수 없습니다.
오래된 (따라서 편집할 수 없는) 변환기가 액세스할 수 없는 템플릿 파일을 사용하는 경우: 아이콘과 지침이 포함된 도구 팁이 표시됩니다.
DXF/DWG 설명 패널
이것은 선택한 변환기에 대한 정보를 가진 다중 선 편집 상자입니다. 그 내용은 클릭 한 번으로 편집할 수 있습니다.
