텍스트 내용

텍스트 내용 패널에서: 입면 값을 표현하는 방법을 선택합니다.

이 패널은 다음에서 사용할 수 있습니다.

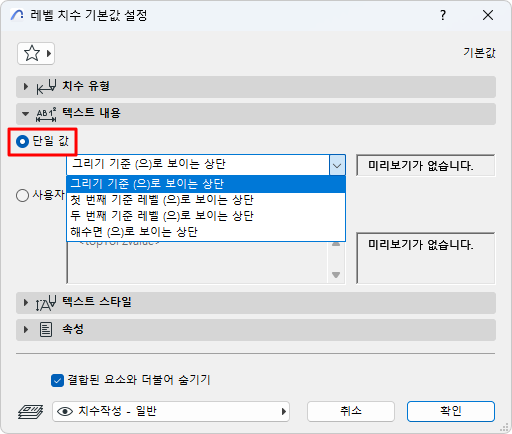

단일 값 (레벨 치수)

요소의 보이는 상단 입면을 표시하는 기본 옵션입니다.

주: "보이는 상단"은 현재 보이는 요소의 상단을 의미합니다. (부분 구조 디스플레이에 따라 다름)

요소의 보이는 상단을 측정할 기준 레벨을 선택합니다:

옵션 > 프로젝트 환경설정 > 기준 레벨에서 기준 레벨을 정의합니다.

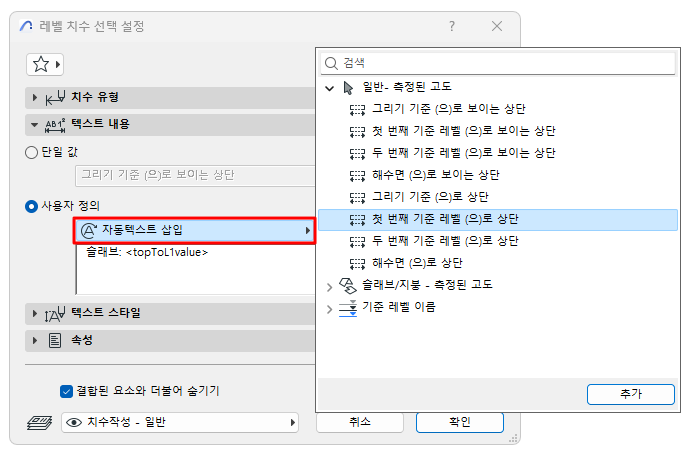

"사용자 정의"는 상용구를 통해 다양한 측정 레벨 및 기준 레벨을 선택할 수 있는 더 많은 옵션을 제공합니다.

사용자 정의 텍스트와 위 첨자를 추가하고 여러 줄 텍스트의 서식을 지정할 수도 있습니다.

다른 입면 레벨 (보이는 상단 제외)과 기준 레벨을 선택하려면 클릭합니다.

윗첨자 심볼 삽입을 클릭하고 윗첨자 텍스트를 추가합니다. (심볼은 대화 상자에서 ^으로 표시됩니다.)

일반 폰트로 텍스트를 계속하려면 윗첨자 삽입을 다시 클릭합니다.

주: 치수에 이미 윗첨자가 포함되어 있는 경우, 옵션 > 프로젝트 환경설정 > 치수에 정의된 추가 정밀도를 사용하기 때문에 윗첨자 심볼을 삽입하기 전 공백을 추가하십시오. 이렇게 하지 않으면, 삽입기호(^) 자체가 치수 텍스트에 나타나게 됩니다.

옵션 > 프로젝트 환경설정 > 치수)에서 치수 단위를 설정합니다.
