지붕 도구 설정

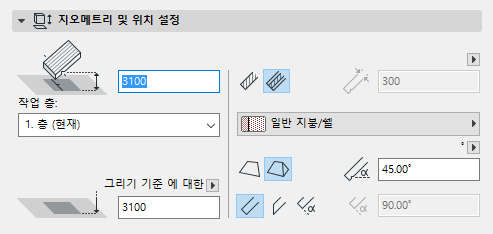

지붕 지오메트리 및 위치 설정 패널

피벗 오프셋: 지붕의 작업층으로부터 피벗 선의 오프셋에 대한 값을 입력합니다.

작업 층

참조 작업 층.

지붕 피벗 높이는 물리적으로 작업층에 연결됩니다. 만약 작업층의 위치를 나중에 수정하면 (예. 바닥 레벨 재정의), 지붕은 작업층 위치를 변경하게 됩니다.

피벗 절대 입면높이 [그리기 기준으로]: 기준 레벨(기본값으로, 이 기준 레벨은 그리기 기준임)에서 측정된 대로, 피벗 선의 입면높이에 대한 값을 여기에 입력합니다. 필요한 경우, 팝업 화살표를 클릭하여, 기준 레벨을 변경합니다.

지붕 구조: 지붕을 기본 아니면 복합체로서 정의하려면 아래 삽화의 아이콘 중의 하나를 클릭하고, 그것의 구조 속성을 반영하는 속성을 선택합니다:

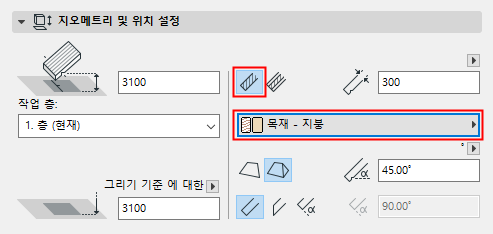

• 기본 지붕에 대해: 팝업을 사용하여 기본 슬래브의 빌딩 재질을 선택합니다.





  • 지붕 두께: 지붕 면에 수직으로든 직각으로든 측정된, 지붕 판벽널의 두께 값을 입력합니다. 오른쪽 팝업 화살표를 클릭하여 지붕 두께를 측정할 방법을 선택합니다.





    주: 복합체 지붕의 두께는 옵션 > 요소 속성 > 복합체에서 설정된 개별 스킨의 총 값입니다. 만약 복합체 지붕을 생성하고 있다면, 그 결과 두께 입력항목은 여기서 편집할 수 없습니다.

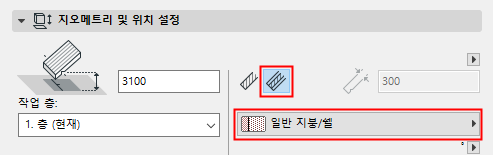

• 복합체 지붕에 대해: 팝업을 사용하여 그것의 복합체 구조를 선택합니다.





  주: 이 팝업은 "다음으로 사용" 설정에 지붕 요소가 포함된 복합체를 나열합니다: 다음을 참조 “다음으로 사용” - 복합체 가용성 정의

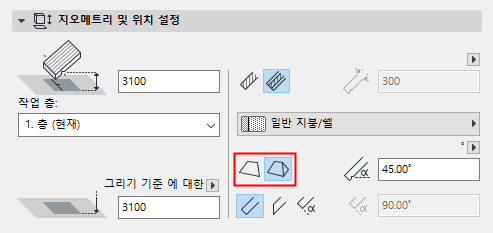

지붕 지오메트리 방법: 지붕을 만들기 전에 기본 설정을 정의할 때, 단일면 아니면 다중면 지붕 지오메트리를 선택합니다.

만약 여기에서 다중면이 선택되면, 지붕 설정의 다중면 지오메트리 패널이 활성화됩니다.

참조 지붕 다중면 지오메트리 패널.

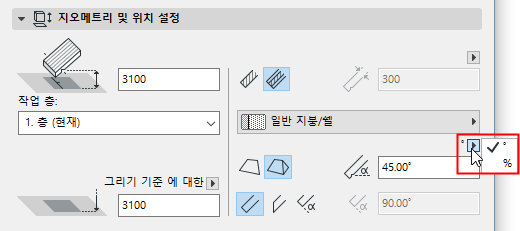

지붕 물매: 지붕의 물매 (경사각)에 대한 값을 입력합니다.

만약 지붕 설정이 다중면을 참조할 경우, 그러면 여기에서 지정한 물매 단위는 개별 지붕 레벨의 물매를 설정할 때에도 사용됩니다.

참조 지붕 다중면 지오메트리 패널.

지붕 물매는 일반적으로 양수입니다, 그러나 지붕이 "거꾸로" 된 경우에, 음수 값이 될 수도 있습니다 : 음수 값의 지붕 면은 아래쪽으로 기울어집니다.

테두리 각: 모든 지붕 테두리에 대한 각(직각, 수직, 사용자정의)을 선택합니다.

• 만약 사용자정의를 선택한다면, 우측 입력항목에 원하는 각도 값을 입력합니다.

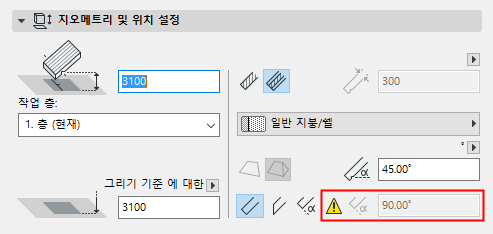

  주: 단일 모서리(들)에 대해 다른 사용자 정의 모서리 각도를 설정할 수 있습니다. 만약 그렇게 했다면, 지붕 설정의 테두리 유형 설정 컨트롤 옆으로 노란색 “사용자정의”아이콘이 나타납니다.

  참조 지붕 또는 지붕 구멍 테두리 사용자정의하기.





지붕 평단면 패널

평면 및 단면에서 요소 디스플레이 참조.

(Archicad 14 또는 그 이전 버전에서처럼) 단일 면 지붕 및 그 천창에 대해 평면에서 심볼 디스플레이 사용하기도 참조하십시오.

표면 채우기

참조 표면 채우기 할당하기.

지붕 모델 패널

이 패널은 지붕의 3D 디스플레이를 컨트롤합니다.

표면질 덮어쓰기: 이 요소(그것의 빌딩 재질에서)에 지정된 표면질을 오버라이드하려면 하나 또는 세 개 모두 팝업의 토글 버튼을 클릭합니다. 지붕의 상부 및 하부의 표면, 그리고/또는 모든 지붕 테두리를 오버라이드할 수 있습니다.

표면질 페인터로 표면질 덮어쓰기도 참조.

또한, 표면 채우기가 사용자 정의된 채우기 원점을 가지면 (채우기 원점에 링크 옵션을 통해), 3D 모델은 그 채우기 방향도 반영합니다.

복합체 지붕에 대해, “상부” 표면은 복합체 설정에서 복합체의 첫번째 나열된 스킨입니다.

체인 아이콘을 클릭하여 모든 요소 파트에 선택된 마지막 표면을 지정합니다. 체인 아이콘 선택해제는 각 요소 파트에 원래 설정했던 표면을 복구합니다.

만약 지붕의 테두리 표면 또는 상부/하부 표면 어느 곳을 사용자정의 했다면 (사용자정의 테두리 설정 또는 사용자정의 면 설정 대화상자에서), 하나 이상의 테두리 표면이 일반 설정에서 변경되었음을 알려주는, 노란 “사용자정의” 아이콘이 지붕 설정의 표면 설정 컨트롤 옆으로 나타납니다.

참조 지붕 또는 지붕 구멍 테두리 사용자정의하기. 지붕 설정 사용자정의하기도 참조하십시오.

사용자정의 텍스처 정렬: 이 메시지가 활성화되면, 현재 선택된 벽에 (이미 프로젝트에 배치된) 사용자정의 3D 텍스처가 할당되었다는 것을 의미합니다. 이 경우, 텍스처 초기화 버튼도 활성화됩니다. 클릭하여, 선택된 지붕의 원래 텍스처를 복원합니다.

추가 정보는 3D 질감 정렬 참조.

트리밍 바디: 이 컨트롤을 이용하여 지붕의 트리밍 바디에 지오메트리를 정의합니다. 트리밍 바디는 다른 요소를 이 지붕 기준으로 잘라내기 할때, 다른 요소를 이 지오메트리에 맞추어 자릅니다.

• 피벗 선 아래로
• 윤곽선 아래로
  주: 작업하는 동안 이 트리밍 바디를 보려면 (3D 창에서만), 트리밍 바디를 뷰 > 화면에 나타내기 옵션 메뉴에서 실행합니다.





  추가 정보는 지붕/쉘에 요소 잘라내기 참조.

지붕 다중면 지오메트리 패널

이 패널은 다중면 지붕이 선택된 경우나 또는 지붕 기본 설정의 다중면 지오메트리 방법 (지오메트리 및 위치 설정 )이 선택된 경우에만 활성됩니다.

지붕 레벨: 다중면 지붕에 하나 이상의 레벨을 추가하는데 이 컨트롤을 사용합니다.

기본적으로, 다중면 지붕은 1개 레벨입니다.

또다른 지붕 레벨을 추가하려면 추가 버튼을 클릭합니다.

• 필요에 따라, 표에서 지붕 레벨의 물매를 조정합니다.
• 입면높이는 새 레벨이 시작하는 지점을 참조합니다:

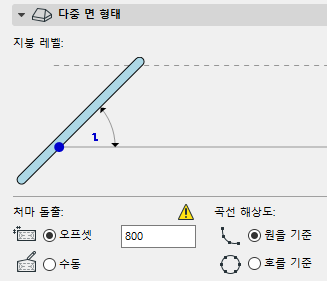

처마 돌출:

• 오프셋: 피벗 폴리곤에서 처마 돌출의 거리를 입력합니다. 이 값은 지붕 전체에 적용됩니다.

  특별한 지붕 면에 대해 이 값을 사용자정의 지붕 면 대화 상자에서 조정할 수 있습니다.

  참조 지붕 설정 사용자정의하기.

  만약 그렇게 할 경우, 지붕 설정( 전체 지붕에 적용된) 값은 변하지 않습니다, 그러나 지붕설정의 처마 돌출 컨트롤 옆으로 노란색 "사용자정의" 아이콘이 나타납니다, 이는 하나 이상의 지붕 면 처마 돌출 값이 일반 설정에서 변경되었음을 나타냅니다.

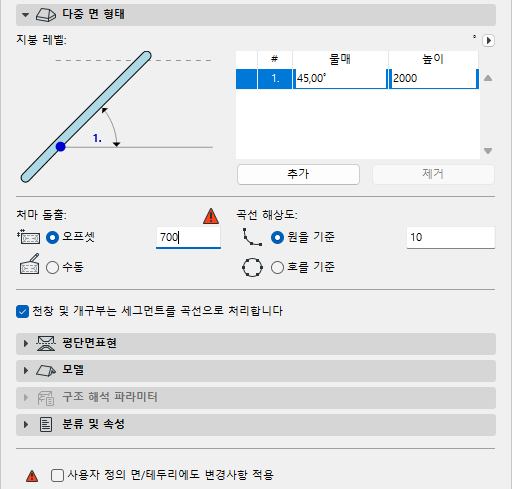

  만약 나중에 처마 돌출 "오프셋" 값을 지붕 설정에서 변경하면, 노란색 "사용자정의" 아이콘은 빨간색으로 변합니다. 이것은 지붕의 처마 돌출 값이 변경될 것이라는 의미입니다: 이 변경 사항을 사용자정의 돌출 면에 또한 적용하기 원하십니까? 만약 그렇다면, 지붕 설정 하단 다음 부분의 박스에 체크하십시오(사용자정의 면 그리고/또는 테두리에도 변경사항 적용). 만약 박스에 체크하지 않으면, 사용자정의 처마 돌출 오프셋은 그것들을 설정한 상태로 유지됩니다.









• 수동: 지붕 윤곽을 그래픽으로 편집하면 돌출 컨트롤은 "수동"으로 변합니다.

  참조 지붕 윤곽 편집.

  언제든지, 이 수동 편집은 "오프셋" 부분을 클릭하여 처마 돌출의 고정 값을 입력함으로써 명령 취소할 수 있습니다.

곡선 해상도

이 지붕에 곡면 세그먼트를 나누기 위한 옵션을 선택합니다 .

• 호를 기준: 곡면(들)을 주어진 세그먼트 수로 나눕니다.
• 원을 기준: 전체 원을 주어진 분할 수로 나눕니다, 그리고 지붕의 지오메트리를 곡면(들)에 적용합니다.

개별 지붕 면에 대해 곡선 해상도 설정을 사용자정의 할 수 있습니다.

지붕 설정 사용자정의하기도 참조.

참조 지붕에 탑 추가하기.

천창과 개구부는 세그먼트를 곡선으로 처리합니다: 지붕면의 곡선 피벗선이 지오메트리로 변경될 때, Archicad는 지붕면 내의 모든 천장이나 개구부를 두 가지 방법 중 하나로 조정할 수 있습니다:

• 천창/개구부를 곡면에 배치: 이는 기본 설정이며, 지붕 설정의 다중면 지오메트리 패널에서 체크박스가 활성화되어 있습니다. 천창/개구부 지오메트리는 곡면에 매끄럽게 맞춰지도록 조정됩니다.
• 천창/개구부를 평평한 평면에 배치: 체크박스를 해제하면 Archicad가 천창/개구부 지오메트리를 지붕 평면에 평평하게 맞춰지도록 조정합니다.

  곡선 지붕면에 천창 위치 설정도 참조.
