슬래브 도구 설정

도구상자의 모든 도구들에 공통되는 일반 설정에 관한 설명은, 도구 설정 대화상자에서 작업하기 참조.

슬래브 도구는 슬래브, 가상 건물의 기본적인 수평 빌딩 블록을 그리고 편집하기 위해 사용됩니다.

추가 정보는 슬래브 참조.

슬래브 도구 설정에서 구조 해석 모델 패널에 대한 정보는,

슬래브 지오메트리 및 위치 설정 패널

슬래브 두께: 슬래브의 두께를 위한 값을 입력합니다.

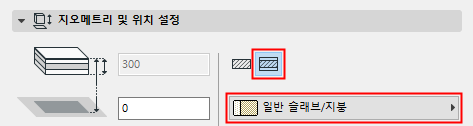

주: 슬래브의 구조가 복합체이면 슬래브의 두께는 옵션 > 요소 속성 > 복합체에서 정의되며 스킨 두께의 합과 같습니다. 복합 슬래브의 두께는 슬래브 설정에서 편집할 수 없습니다; 옵션 > 요소 속성 > 복합체 메뉴로 이동해야 합니다.

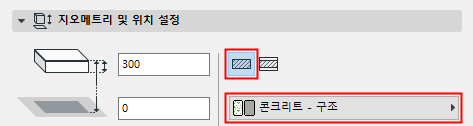

만약 슬래브 설정에서 슬래브 두께를 편집하려면, 복합체(기본)가 아닌 슬래브 구조를 선택합니다.

작업층으로 오프셋: 작업층에서 슬래브의 참조면에 대한 오프셋을 정의합니다. 참조면은 몇 개의 가능한 설정을 갖습니다. (참조: 기준 면 .)

기준 레벨로 오프셋: 주어진 기준 레벨(기본적으로, 이 기준 레벨은 그리기 기준입니다)에서 슬래브의 참조면에 대한 오프셋을 정의합니다.

슬래브를 기본, 또는 복합체로서 정의하는데 이런 아이콘 중 하나를 선택합니다, 그런 다음 그것의 구조 속성을 반영하는 개체속성을 선택합니다:

기본 슬래브에 대해: 팝업을 사용하여 기본 슬래브의 빌딩 재질을 선택합니다.
복합체 슬래브에 대해: 팝업을 사용하여 그것의 복합체 구조를 선택합니다.

주: 이 팝업은 "다음으로 사용" 설정에 슬래브 요소가 포함된 복합체를 나열합니다: 다음을 참조 “다음으로 사용” - 복합체 가용성 정의

기본적으로, 슬래브의 테두리는 그것의 표면에 수직입니다 (90 도). 만약 테두리 각도를 사용자정의로 사용하려면, 관련 아이콘을 클릭하고 우측 입력항목에 각도 부분에 각을 입력합니다.

주: 단일 모서리(들)에 대해 다른 사용자 정의 모서리 각도를 설정할 수 있습니다. 만약 그렇게 했다면, 슬래브 설정의 테두리 유형 설정 컨트롤 옆으로 노란색 “사용자정의”아이콘이 나타납니다.

슬래브에 대해 선택한 구조에 따라 (기본 슬래브거나 아니면 복합체 슬래브), 슬래브 기준면에 대한 다양한 옵션을 갖습니다:

기본 슬래브의 기준면은 슬래브의 상단이거나 아니면 하단입니다.
복합체 슬래브의 기준면은 다음 네 가지 옵션 중의 하나 일 것입니다: 슬래브 상단, 슬래브 하단; 코어 상단, 코어 하단.

주: 선택한 복합체 구조에 코어가 없는 경우, 코어 관련 기준 면 선택이 회색으로 표시됩니다.

정보상자나 슬래브 설정의 지오메트리 및 위치설정 패널을 사용하여 기준면을 선택합니다.

주: 멀리 떨어진 층에 있는 슬래브의 선 유형은 옵션 > 프로젝트 환경설정 > 레거시 에서 설정됩니다.

이 패널은 슬래브의 3D 디스플레이에 영향을 미칩니다.

추가 정보는 3D 질감 정렬 참조.
