Linie

Linie są atrybutami zdefiniowanymi w menu Opcje > Atrybuty elementów > Linie.

Typy linii są przypisywane do elementów w ich oknach dialogowych ustawień.

Na przykład, podczas definiowania sposobu wyświetlania słupa w 2D, zastosujesz różne linie do obrysu rdzenia, wyświetlania krawędzi w widoku oraz krawędzi powyżej płaszczyzny cięcia.

Edycja i zarządzanie typami linii

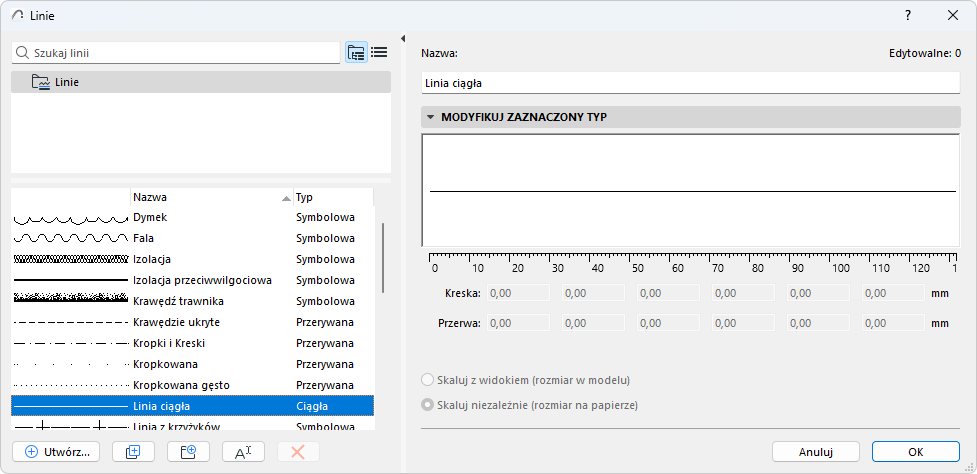

Użyj okna dialogowego Linie, aby zmodyfikować standardowe linie (ciągłe, kropkowane, przerywane itp.) i definiować niestandardowe linie.

Szczegóły: zobacz Korzystanie z okien dialogowych atrybutów.



Wybierz Typ linii z lewej strony okna dialogowego w celu edytowania jego parametrów po prawej stronie.

Uwaga: Linie ciągłe nie są edytowalne.

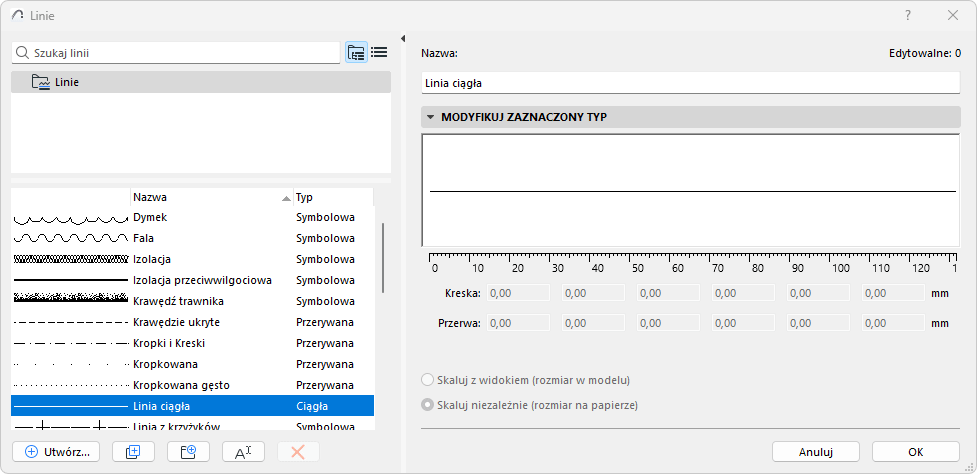

Utwórz nowy typ linii

  1. Kliknij Nowe.
  2. Wybierz typ linii:


Ustaw parametry linii zgodnie z następującym opisem:

Edytowanie Typu linii (przerywana)

Edytuj typ linii (symbol)

Grubość linii

Cienkie linie (domyślne)

Domyślnie, wszystkie linie wyświetlane są w trybie Bardzo cienkie i mają grubość jednego piksela.

  • Możesz również włączyć opcję Pogrubione linie przekroju (menu Widok > Opcje wyświetlania); spowoduje to pogrubienie wszystkich linii przekrojowych do dwóch pikseli bez względu na grubość przypisanego Pióra. Wszystkie pozostałe linie będą Cienkimi liniami.

Prawdziwa grubość linii

włącz opcję Prawdziwa grubość Linii w menu Widok> Opcje wyświetlania. Każda grubość pióra linii będzie wyświetlana w zależności od wartości grubości pióra (zdefiniowanej w oknie dialogowym Pióra i Kolory).

Skala linii

Wygląd linii na ekranie bądź wydruku z drukarki lub plotera zależy od następujących:

  • Skaluj z widokiem (rozmiar w modelu): Wyświetla typ linii w tej samej skali co model na każdym wyjściu.
    Uwaga: Należy unikać edytowania skalowanego rodzaju linii, jeśli skala projektu jest inna niż skala rodzaju linii, ponieważ w takim przypadku linia zostanie zniekształcona.
  • Skaluj niezależnie (rozmiar na papierze): Wyświetlanie, kreślenie i drukowanie bieżącego rodzaju Linii w stałej wielkości, niezależnej od wybranej skali w arkuszu.
