Edytuj typ linii (symbol)

Typ linii symbolu jest oparty na niestandardowym szablonie skopiowanych elementów rysunku 2D.

Aby utworzyć nowy rodzaj linii złożonej z symbolu:

1. Najpierw narysuj wzór symbolu na Rzucie lub w innym oknie, korzystając z linii, łuków i punktów aktywnych.
2. Wybierz elementy 2D.
3. Wybierz polecenie: Edycja > Kopiuj.
   Uwaga: Tylko łuki, linie i punkty aktywne mogą być używane do definiowania linii symboli. Krzywa, wypełnienia, tekst lub inne elementy zostaną zignorowane.
4. Otwórz okno dialogowe Linie (Opcje > Atrybuty elementów > Linie).
5. Kliknij Nowe.
6. W oknie dialogowym Dodaj nową linię zaznacz opcję Symbol i kliknij OK.

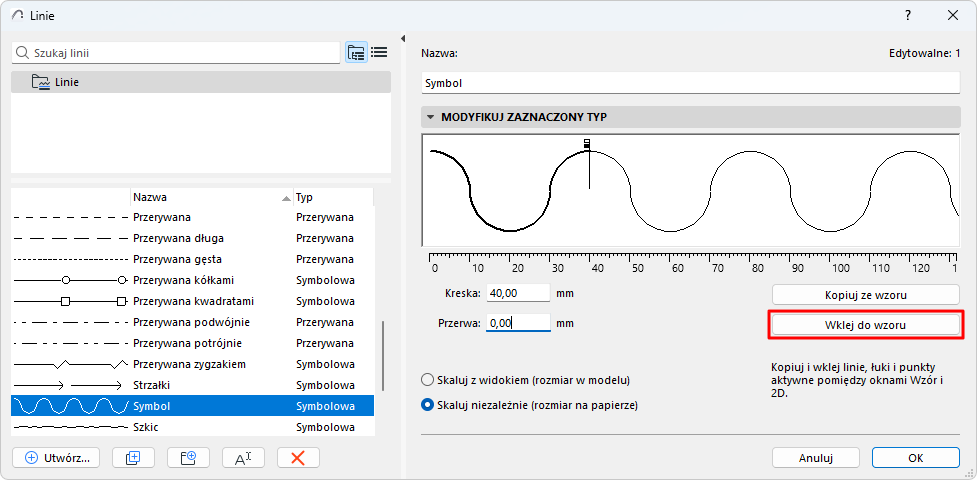

7. W oknie dialogowym Linie, kliknij przycisk Wklej do wzorca znajdujący się poniżej obszaru edycji graficznej.
   Uwaga: W tym oknie dialogowym nie działają zwykłe operacje kopiowania i wklejania.





Symbol pojawi się w oknie edycji.

• Czarna flaga: koniec segmentu linii.
• Biała flaga: przerwa między poszczególnymi segmentami

Edytuj segment linii i przerwę przeciągając flagi w poziomie lub edytując ich wartość w poniższym polu Kreska lub Przerwa.

Komponent linii będzie skalowany w całości.

W wynikowej linii Symbolu obwodnia wklejonych elementów zostanie wyśrodkowana na linii środkowej.
