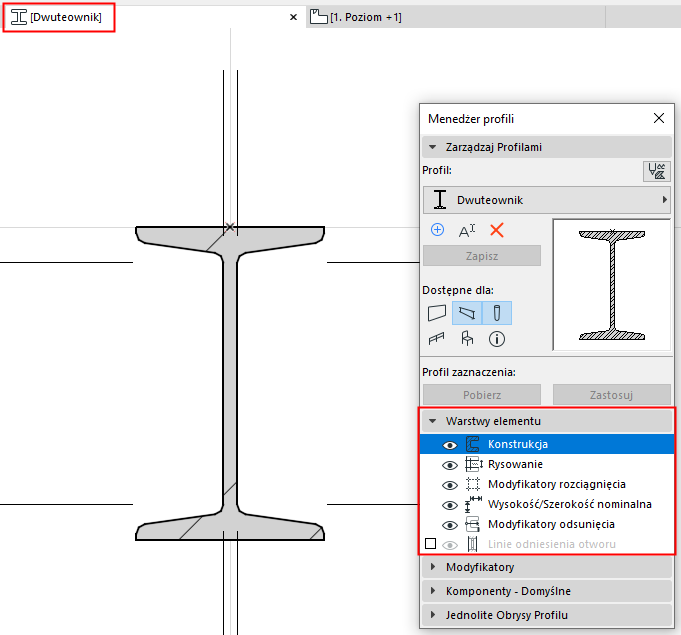

Panel Warstwy elementu

Konstrukcja

Pokaż/ukryj w Edytorze profili wypełnienia lub punkty aktywne.

Rysowanie

Pokaż/ukryj w Edytorze profili elementy narysowane jakimkolwiek innym narzędziem rysunkowym (np. Linie, Łuki, Polilinie).

Modyfikatory rozciągnięcia

Pokaż/ukryj w Edytorze profili Modyfikatory rozciągnięcia.

Zobacz Modyfikatory rozciągnięcia.

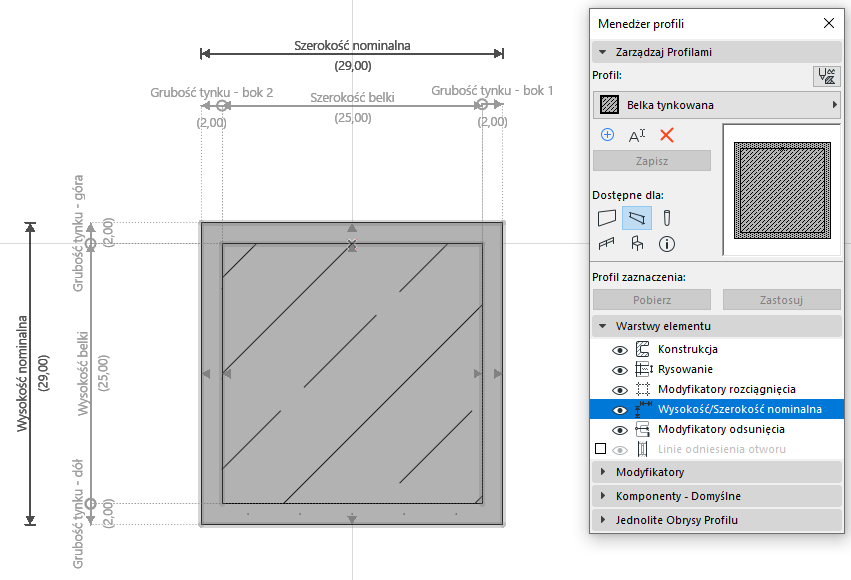

Szerokość/Wysokość nominalna

Pokaż/ukryj w Edytorze profili wymiary wyrażające szerokość i wysokość nominalną.

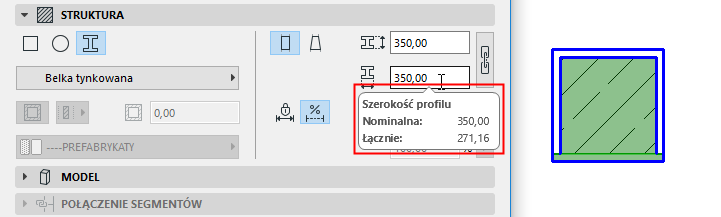

Nominalna szerokość/wysokość - parametry elementu z listy - są wyświetlane w oknie dialogowym Ustawienia elementu. Wartości te można edytować w Ustawieniach elementu, jeśli w panelu Modyfikatory włączono opcję Rozciągnięcia szerokości i/lub wysokości profilu.

Zobacz Szerokość/Wysokość nominalna.

Wymiary szerokości i wysokości nominalnej można zmienić, klikając i przeciągając linie wymiarowe. Długości można zmodyfikować i ustawić zgodnie z inną częścią profilu, np. zewnętrzną częścią prostokąta zaznaczenia elementu, klikając zakończenia wymiarów nominalnych. W przypadku braku zmiany długości, długości zostaną automatycznie zmienione tak, aby odzwierciedlały prostokąt zaznaczenia wypełnień, zgodnie z ustawieniami Edytora profilu.

Zakończenia wymiarów nominalnych, podobnie jak Modyfikatory odsunięcia, mogą być powiązane z Węzłami wypełnień, jednak może spowodować ograniczenia. W takim przypadku zostanie wyświetlone okno dialogowe.

Z kolei parametry zestawień Całkowita szerokość/wysokość uwzględniają również ustawienia na poziomie elementu, poprzez Modyfikatory odsunięcia, i odzwierciedlają całościowy rozmiar prostokąta zaznaczenia danego elementu. Całkowitego rozmiaru nie można edytować w oknie dialogowym Ustawień, z powodu ograniczeń Modyfikatorów odsunięcia.

Modyfikatory odsunięcia

Pokaż/ukryj wymiary i przypisane krawędzie/wierzchołki Modyfikatorów odsunięcia.

Nawet jeżeli przy tej opcji ustawiono „ukryj”, Modyfikator odsunięcia aktualnie wybrany na liście Modyfikatorów zawsze będzie wyświetlony.

Zobacz Modyfikatory odsunięcia.

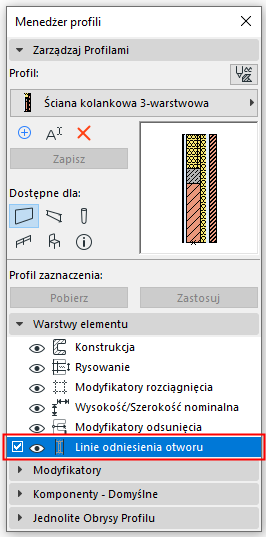

Odniesienia otworów (dla ścian profilowanych)

• Zaznacz pole wyboru, aby we wstawionym profilu ściany były wyświetlane linie odniesienia otworów (linie odniesienia, na których zostaną umieszczone drzwi/okna).
• Ikona oka pokazuje/ukrywa linie odniesienia otworu w Edytorze profili.
• W razie potrzeby można edytować, rozszerzyć lub rozbić kształt tych linii tak, aby otwory umieszczane były w odpowiednim położeniu.

Jeżeli opcja Linie odniesienia otworu pozostanie wyłączona, wstawiane okna/drzwi umieszczane będą w oparciu o prostokąt obrysu ściany.
