Modyfikatory rozciągnięcia

Te opcje znajdują się w Menedżerze profili (Opcje > Atrybuty elementów).

W Panelu modyfikatorów włącz Rozciąganie w poziomie i/lub Rozciąganie w pionie. Umożliwi to zmianę wielkości (zwiększenie lub zmniejszenie szerokości/wysokości) przekroju wstawionego elementu profilu.

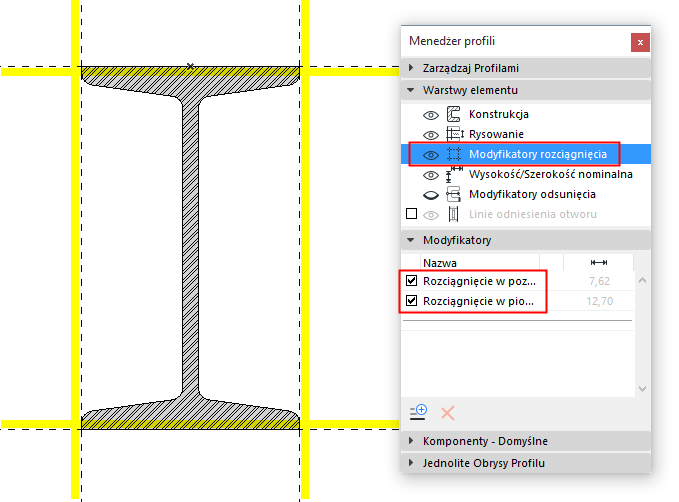

• Aby pokazać/ukryć linie Rozciągania w Edytorze profili, użyj opcji Modyfikatorów rozciągania w panelu Warstwy projektu. Na tym rysunku są one podświetlone na żółto.
• Modyfikatory rozciągania służą do oznaczania obrysów geometrii, która może podlegać rozciąganiu.
• W przypadku Ściany, dotyczy to wysokości lub grubości
• w przypadku Belki – wysokości lub szerokości
• w przypadku Słupa – wysokości lub szerokości jego przekroju

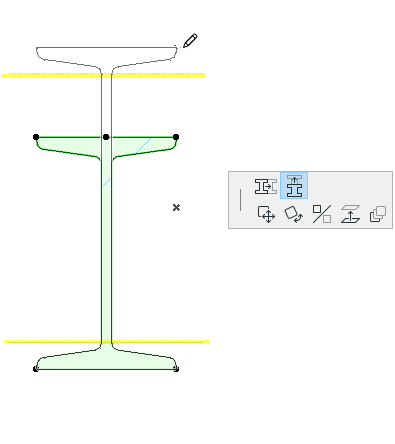

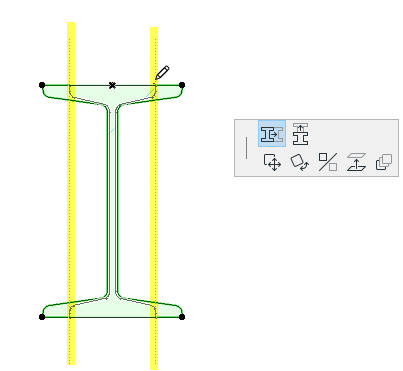

Przy graficznym rozciąganiu elementu w dowolnym kierunku, w oknie modelu  wyświetlane są Modyfikatory rozciągania.



Informacja zwrotna dotycząca rozciągania na modyfikowanej części wstawionego profilu

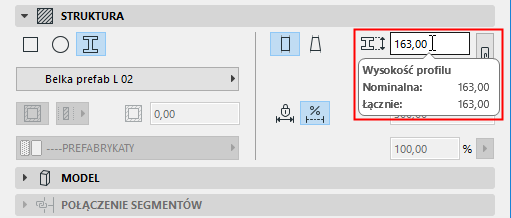

Ustawienia elementu odzwierciedlają modyfikację wartości Wysokość/Szerokość (najedź kursorem, aby wyświetlić wartości nominalne i całkowite):

Zobacz także Szerokość/Wysokość nominalna.
