Obszar zaznaczenia

Używane jest narzędzie Obszar:

Zdefiniuj obszary, wewnątrz których zaznaczone zostaną wszystkie elementy wybranego typu
Wyświetl tylko jedną część projektu w 3D
Przesuń lub zmień wielkość kilku elementów jednocześnie
Zapisz tylko część widoku w formacie PDF lub DWG

Obszar zaznaczenia dostępny jest we wszystkich oknach projektowych.

Uwaga: W Fotoprezentacji lub oknach zawierających obrazki i w oknie widoku 3D Obiektu GDL, jedyną dostępną operacją z wykorzystaniem Obszaru zaznaczania jest polecenie "Kopiuj".

Wstaw Obszar zaznaczenia

Zaznacz narzędzie Obszar zaznaczenia.
Kliknij w projekcie i określ Obszar zaznaczenia.

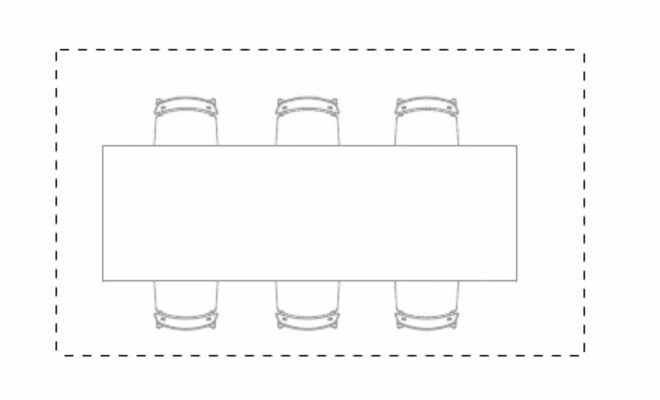

Zaznaczanie Obszarem Zaznaczenia nie powoduje wyświetlania punktów zaznaczenia znajdujących się w tym obszarze elementów zaznaczony obszar przedstawiony będzie w postaci przerywanej linii.

Więcej opcji, zobacz Definiowanie obszaru zaznaczenia.

Usuń obszar zaznaczenia

Skorzystaj z jednej z poniższych procedur:

Wcisnąć klawisz Esc
Zastosuj polecenie Usuń obszar zaznaczenia z menu kontekstowego
Rozpocznij rysowanie nowego Obszaru zaznaczenia
Kliknij dwukrotnie w oknie poza granicami Obszaru Zaznaczenia przy aktywnym narzędziu Obszar Zaznaczenia.

Jeżeli bezpośrednio (klikając kursorem) zaznaczyłeś elementy wewnątrz Obszaru Zaznaczenia, wówczas wciśnięcie klawisza Esc spowoduje w pierwszej kolejności anulowanie zaznaczenia tych elementów a następnie usunie Obszaru Zaznaczenia.

Jeśli wybierzesz inne narzędzia, Obszar zaznaczenia nie zostanie usunięty.

Zaznacz Wszystkie Elementy w Obszarze Zaznaczenia

Aby zaznaczyć wszystkie elementy znajdujące się wewnątrz zdefiniowanego Obszaru zaznaczenia, przy aktywnym narzędziu Obszar zaznaczenia, wciśnij skrót klawiszowy Ctrl/Cmd+A lub wybierz polecenie Edycja > Zaznacz wszystko w Obszarze Zaznaczenia.

Wyświetlanie Obszaru Zaznaczenia w 3D

Zdefiniuj Obszar Zaznaczenia, a następnie użyj polecenia Widok > Elementy w Widoku 3D > Pokaż Selekcję/Obszar Zaznaczenia w 3D; lub wybierz to samo polecenie z menu kontekstowego.

Fragmenty elementów zawarte w Obszarze Zaznaczenia zostaną wyświetlone w Oknie 3D, nawet jeśli dany fragment nie będzie zawierał żadnych punktów aktywnych.

Uwaga: Jeżeli na rzucie zaznaczono zarówno Obszar Zaznaczenia, jak i bezpośrednie zaznaczenie elementów, omawiane polecenie zignoruje przy wyświetlaniu Obszar Zaznaczenia, a wyświetli tylko bezpośrednio zaznaczone elementy.

Opcje w sekcji “Działanie obszaru zaznaczenia” w oknie Widok > Elementy w Widoku 3D > Filtrowanie i przekroje elementów w 3D pozwalają na określenie czy, i w jaki sposób Obszar Zaznaczenia będzie docinał model.

Zobacz także Wyświetl zaznaczenie/obszar w 3D

Do zastosowania Obszaru zaznaczenia, aby określić wynik Fotoprezentacji: Zobacz Renderowanie obszaru zaznaczenia.

Kolor obszaru zaznaczenia

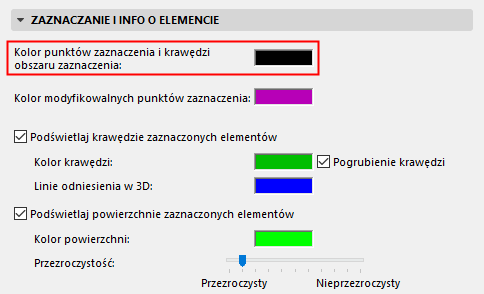

Kolor krawędzi Obszaru jest taki sam, jak kolor Punktów Zaznaczenia: ustaw ten kolor w menu Opcje > Środowisko pracy > Zaznaczanie i info o elemencie > Kolor punktów zaznaczenia i krawędzi obszaru zaznaczenia.
