Opcje edycji powłok prostokreślnych

Powłoka prostokreślna ma dwa profile. Jeden koniec tej osi można rozpoznać po większym punkcie aktywnym: oznacza on wysokość wzniesienia powłoki.

Poniżej przedstawiono kilka możliwości edycji dla dowolnego profilu:

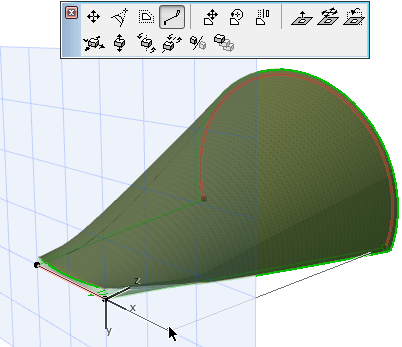

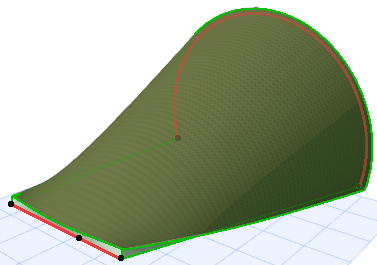

  • Kontynuuj profil

Na przykład, możesz rozciągnąć profil prostej linii, aby poszerzyć ten koniec powłoki.

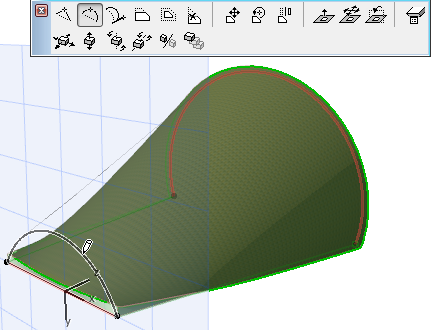

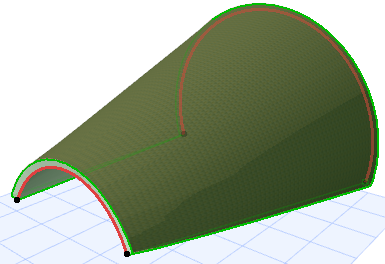

  • Zmień krzywiznę krawędzi

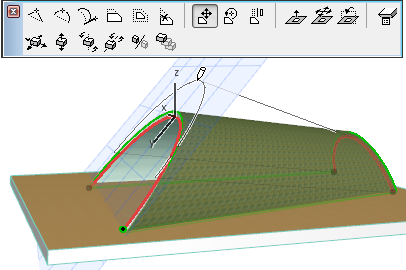

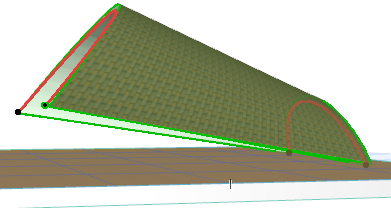

  • Przesuń profil

Za pomocą tego polecenia można przeciągnąć profil w ramach jego własnej płaszczyzny, w poziomie lub w pionie, do nowego położenia.



  • Obróć profil

Te polecenia pozwalają obrócić wybrany profil w przestrzeni.

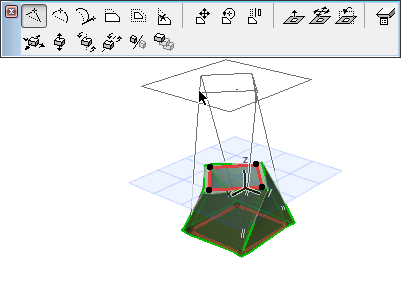

  • Zmień wzniesienie płaszczyzny profilu

Tutaj może przenieść całą płaszczyznę profilu w pionie.

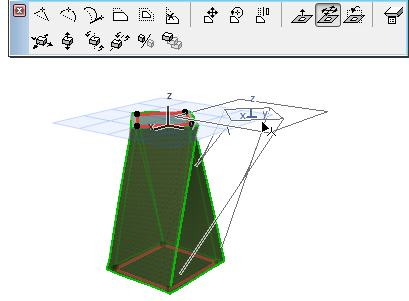

  • Przesuń profil w poziomie

Tutaj, można przenieść płaszczyznę profilu w poziomie.

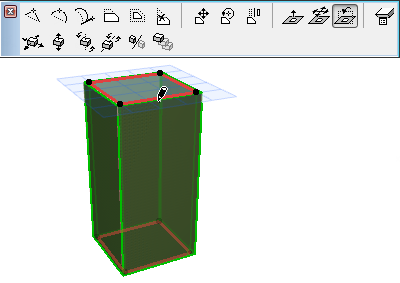

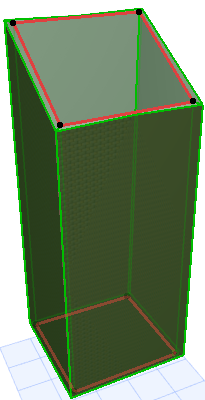

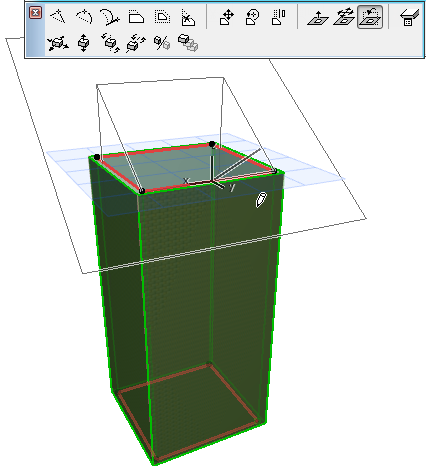

  • Obróć płaszczyznę profilu


Kliknij następny punkt obrotu. Następnie przesuń kursor, aby określić kierunek obrotu i kliknij, aby zakończyć.
