Graficzna edycja powłok

Na rzucie, w oknie przekroju i widoku 3D, dla powłoki dostępny jest szeroki zakres możliwości edycyjnych. Zaznacz powłokę i spróbuj użyć poleceń z palety pomocniczej: wykręć, przekręć i obróć powłokę w żądany kształt i położenie.

W oknie 3D modyfikowalne profile, osie i wektory wytłoczenia przedstawione są w innym kolorze, więc łatwo jest je odnaleźć.

Uwaga: Kolor ten można zmienić za pomocą ustawienia “Linie odniesienia w 3D” w menu Opcje > Środowisko pracy > Zaznaczanie i info o elemencie.

Zobacz obrazy dla każdego typu powłoki, kiedy jest ona zaznaczona w widoku 3D:

  • Powłoka wytłoczona posiada profil oraz wektor wytłoczenia; oba można edytować.

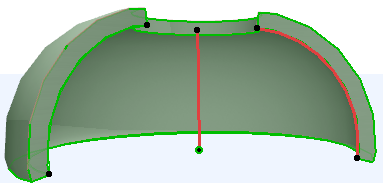

  • Powłoka obrotowa posiada profil i oś.

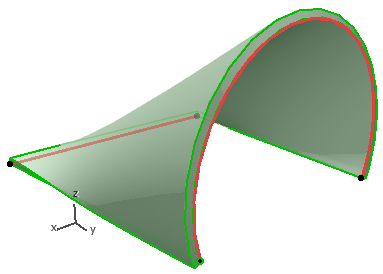

  • Powłoka prostokreślna posiada dwa profile, na dowolnych dwóch płaszczyznach, połączonych bryłą powłoki. Profile te można edytować i obracać. Można również obracać jedną lub dwie płaszczyzny profilu.


Podczas edycji powłoki, wszelkie były docinania jakie obejmuje pozostaną na miejscu w ogólnym układzie współrzędnych. Oznacza to, że po zakończeniu edycji, otwory mogą znajdować się w innej części powłoki.
