Własne elementy podrzędne dla schodów i balustrad
Schody i balustrady zawierają elementy podrzędne GDL. Domyślnie, z poziomu okien dialogowych elementów i komponentów, dostępnych jest wiele skonfigurowanych elementów podrzędnych. Każdy taki element podrzędny GDL można skonfigurować przy użyciu własnego materiału budowlanego i/lub własnego profilu.
Aby utworzyć własny element podrzędny, można dostosować element Archicada i zapisać do jako specjalistyczny element biblioteczny.
Więcej na temat tej funkcji, zobacz Tworzenie własnych elementów bibliotecznych i komponentów.
W przypadku schodów i balustrad, użyj tej funkcji, aby utworzyć własne stopnie i podstopnice (Schody) oraz własne panele i słupki (Balustrady).
Poniżej przedstawiono kilka przykładów.
Utwórz własne stopnice schodów
- Zaznacz schody i przejdź do trybu edycji.

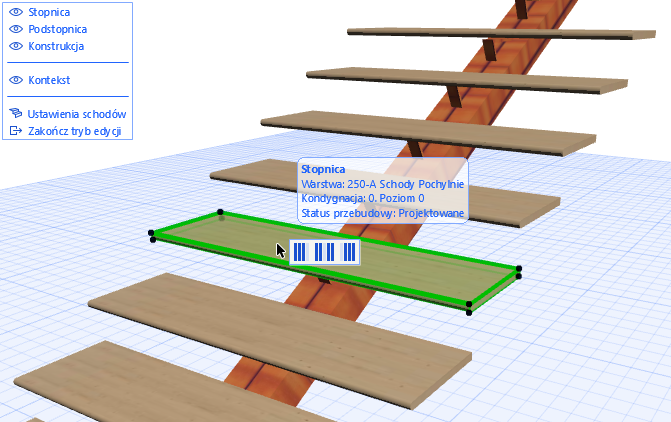

- Wybierz stopnicę.

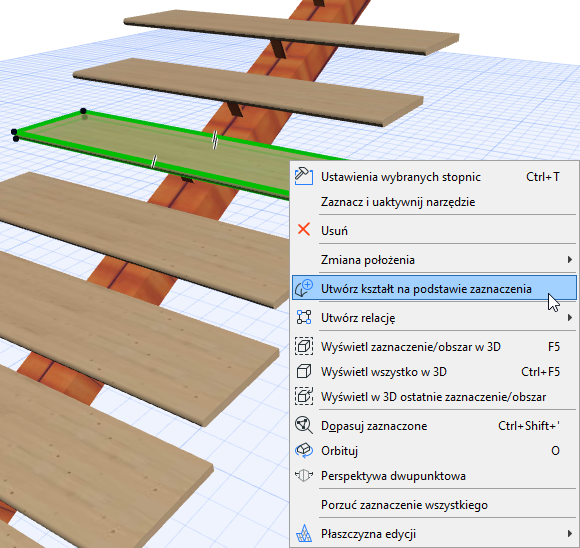

- Z menu kontekstowego wybierz polecenie Utwórz kształt na podstawie zaznaczenia. Zaznaczony element podrzędny jest teraz kształtem, nie stanowi części schodów.Uwaga: Można również zacząć od dowolnego elementu Kształtu; nie trzeba w pierwszej kolejności zmieniać istniejącego stopnia w kształt.
- Zakończ tryb edycji.

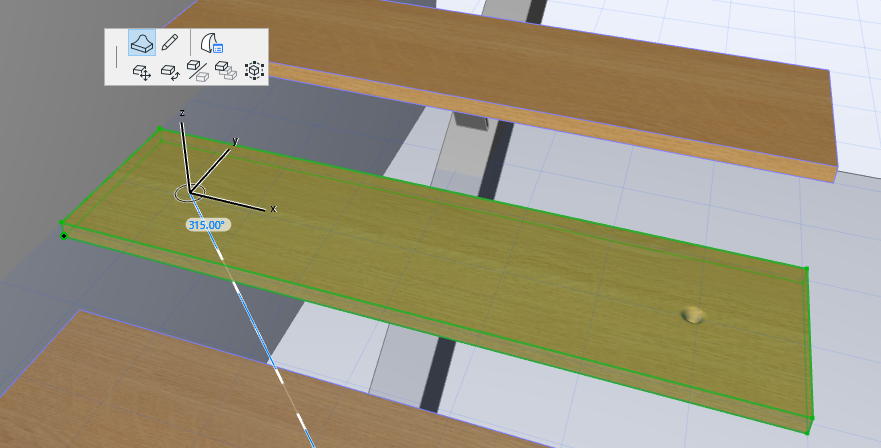

- Jeśli zajdzie taka potrzeba, edytuj kształt - w tym miejscu możesz zastosować polecenie Wypukłość, aby utworzyć niewielkie wnęki po każdej stronie.

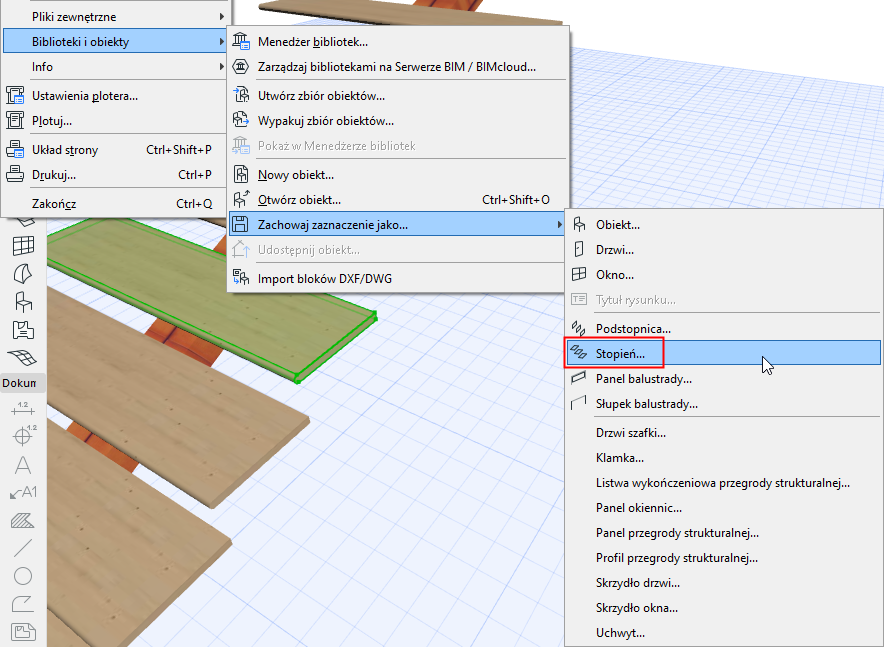

- Zaznacz kształt i użyj polecenia Plik > Biblioteki i obiekty > Zapisz zaznaczenie jako...

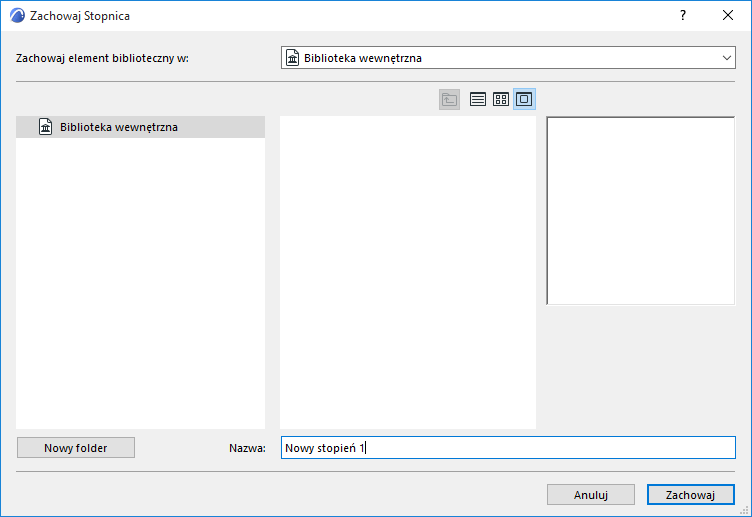

- Wybierz Stopień jako skonfigurowany podtyp i zapisz w Bibliotece wewnętrznej.

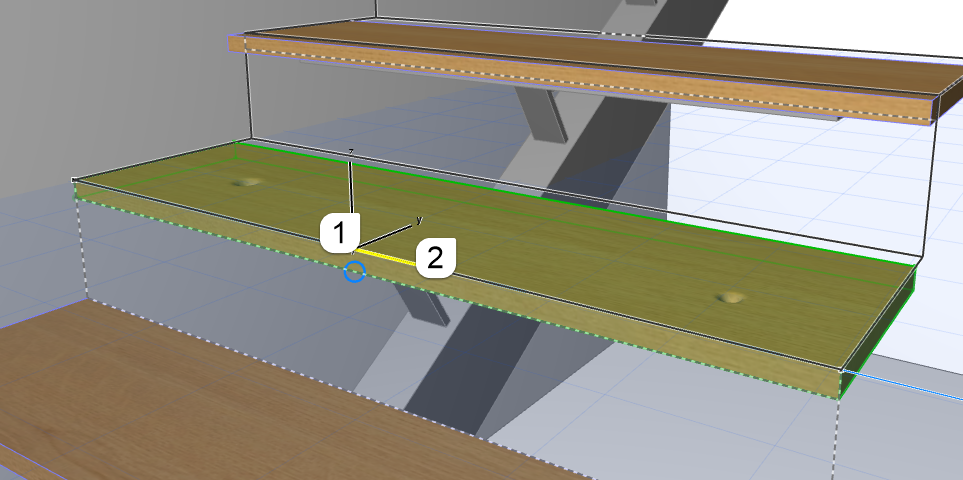

- Podpowiedź w postaci wyszarzonych schodów pomoże ustawić nowy stopień:
- Zaznacz schody i otwórz Ustawienia stopnicy.

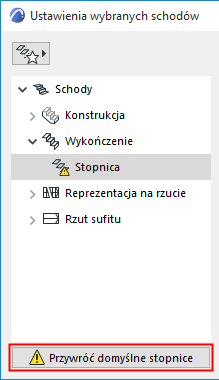

- To okno dialogowe pokazuje własną stopnicę, ponieważ brakuje teraz stopnicy zamienionej w kształt. Kliknij przycisk Przywróć domyślne stopnice, aby rozwiązać problem.

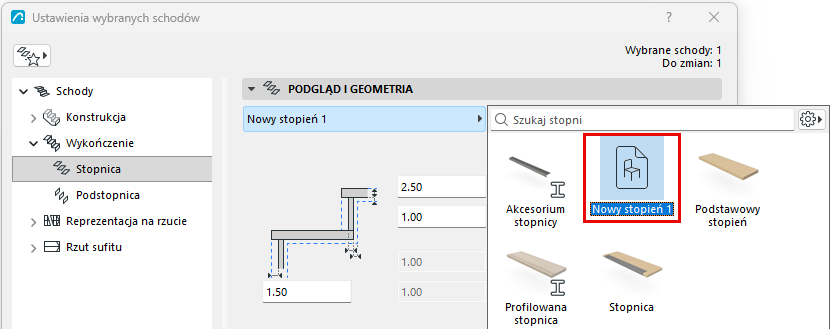

- Nowa własna stopnica jest dostępna z menu podręcznego: Wybierz tę stopnicę, aby zastosować ją dla całych schodów.
