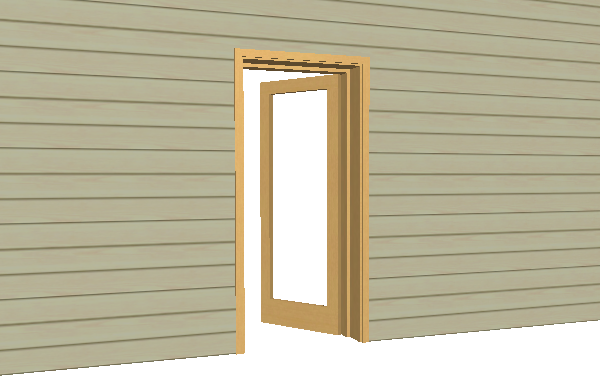

Przykład: Tworzenie własnego skrzydła drzwi

Jeśli chcesz utworzyć własne skrzydło drzwi. Aby to zrobić wykonaj poniższe instrukcje:

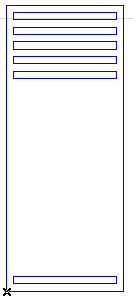

Używając Elementów konstrukcyjnych (np. Stropów), narysuj żądane skrzydło drzwi na Rzucie lub w Oknie 3D. s
W przypadku własnych paneli (skrzydeł) okien/drzwi, to co rysujesz w płaszczyźnie X-Y, w elemencie bibliotecznym zostanie obrócone o 90 stopni wzdłuż osi X (jak to zostało opisane w GDL Reference Guide). Zasada ta nie obowiązuje dla innych komponentów.
Środkiem obiektu będzie środek prostokąta zaznaczenia narysowanego elementu.

Uwaga: Należy ustawić wszystkie atrybuty Własnego komponentu (Pióro, Wykończenie) przed jego zachowaniem. Ustawienia te będą zastosowane podczas późniejszego zastosowania własnego komponentu w projekcie.

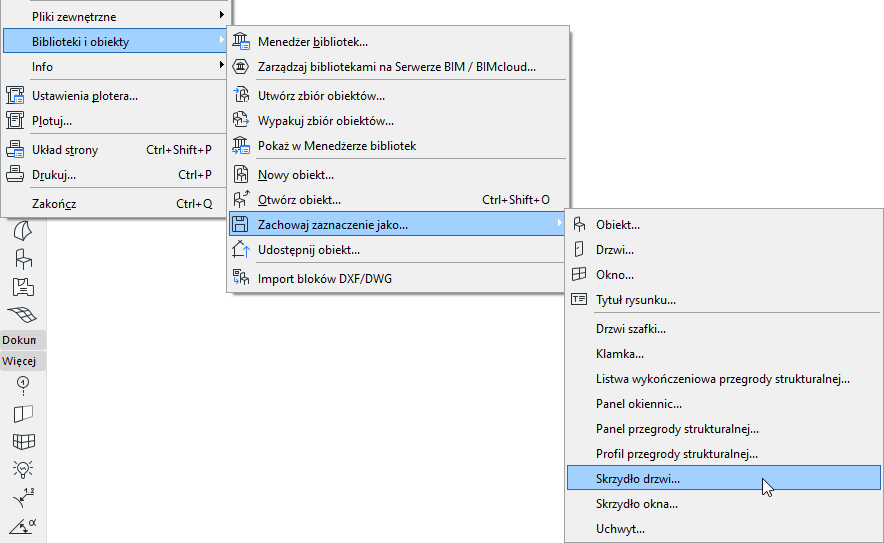

Zaznacz narysowany element(y) i wybierz polecenie Plik > Biblioteki i Obiekty > Zapisz zaznaczenie jako > Skrzydło drzwi.

(Jeśli żaden element nie został zaznaczony, polecenie będzie nieaktywne.)

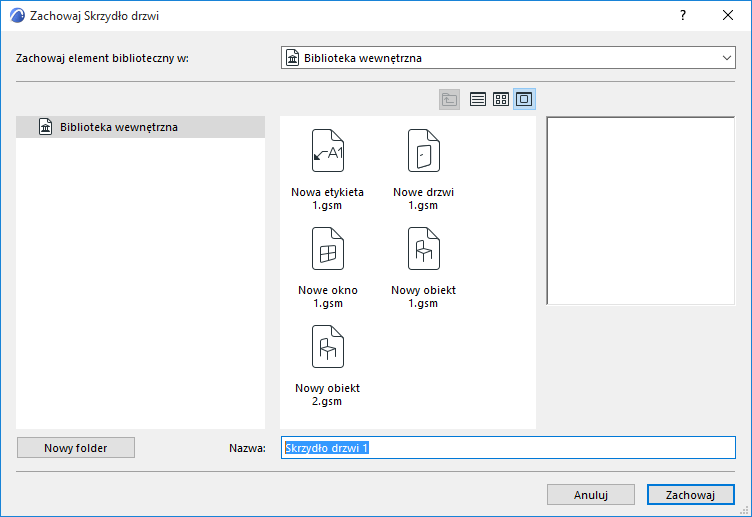

Wyświetlone zostanie okno dialogowe Zapisz skrzydło drzwi.
Wskaż nazwę nowego elementu bibliotecznego i wybierz lokalizację folderu, w których element ma zostać zapisany:
- Do Biblioteki wewnętrznej (wybór domyślny. Zaleca się zapisywanie dostosowanych obiektów, właściwych dla danego projektu, w Bibliotece wewnętrznej.)
- do biblioteki na BIMcloudzie, która została dodana do projektu
  Uwaga: Przed zapisaniem elementu w folderze biblioteki na BIMcloudzie, należy zarezerwować ten folder
- wyszukaj bibliotekę zewnętrzną
  Kliknij Nowy folder, aby utworzyć nowy folder w obrębie wybranego folderu biblioteki.

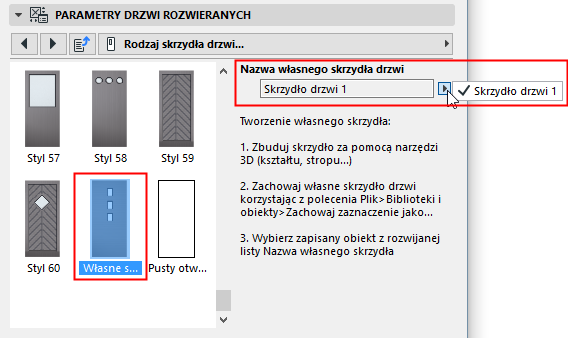

W oknie dialogowym Ustawień drzwi, ustaw Rodzaj panelu skrzydła na Skrzydło własne.
W oknie Nazwy własnego panelu, wybierz własne skrzydło, którego chcesz użyć (jeżeli jest ono jedynym zdefiniowanym komponentem, zostanie wybrane). Następnie wciśnij OK aby zatwierdzić zmiany.

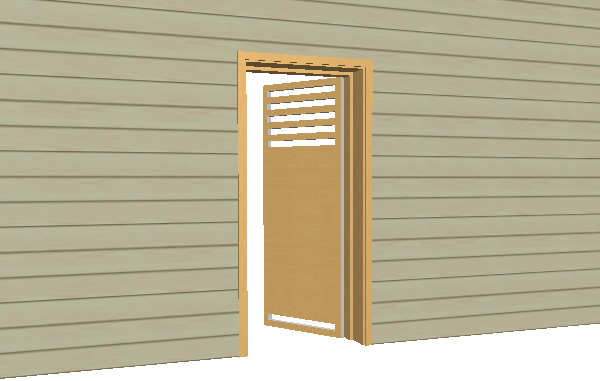

Zostanie zastosowane własne skrzydło drzwi.

Informacje na temat edycji powstałego elementu biblioteki GDL, zobacz Edycja własnych elementów bibliotecznych i komponentów.
