Każdy segment ma własne ustawienia Klasyfikacji i właściwości oraz własne ID elementu. Jednak definicje Kategorii (np. Status przebudowy) są przejmowane z poziomu elementu.
Pola Znajdź i zaznacz, Etykiety, Info, Zestawienie elementów interaktywnych oraz Wymiary/Etykiety mogą wykorzystywać dane właściwe dla segmentów

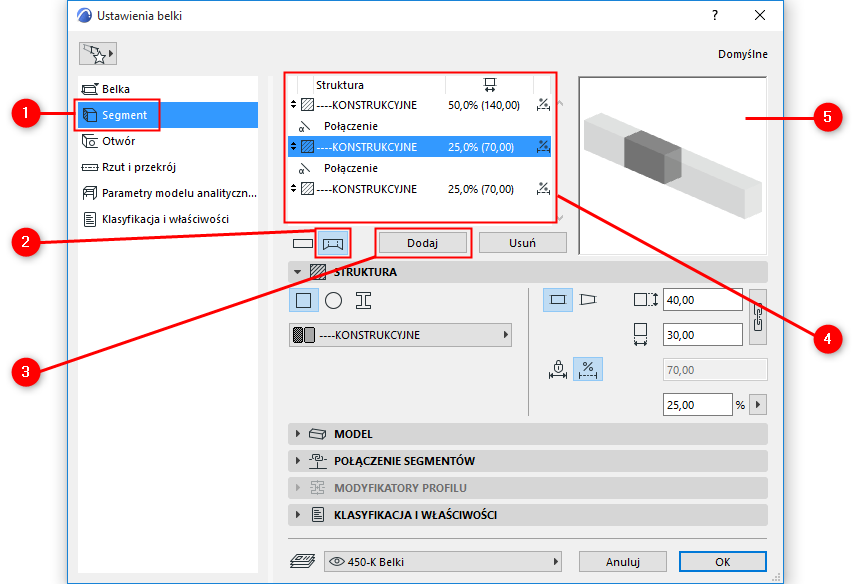

Otwórz ustawienia belki i przejdź do strony Segment.
Kliknij ikonę belki wielosegmentowej.
Kliknij Dodaj, aby dodać tyle segmentów, ile potrzebujesz.
Pomiędzy każdym segmentem automatycznie zostanie dodany element “Połączenia”.
Wyświetl wykaz Struktur, aby zobaczyć segmenty i połączenia. Zaznacz jeden lub kilka z nich, aby dokonać edycji.
Zobacz podgląd. Podświetlony będzie aktualnie wybrany segment.Rysunek 1. Belka wielosegmentowa
Utwórz graficznie
Zaznacz belkę w oknie 3D.

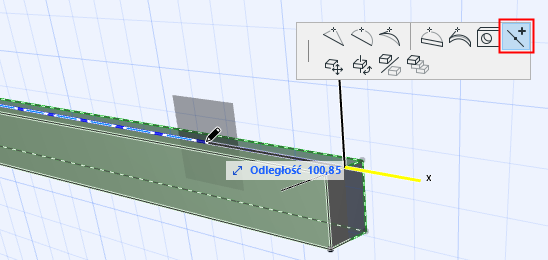

W palecie pomocniczej osi belki wybierz Podziel segment.

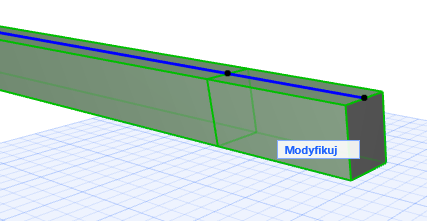

Kliknij w dowolnym punkcie osi belki: belka zostanie podzielona w tym punkcie na dwa segmenty. Tę czynność można powtórzyć, aby utworzyć więcej segmentów.
Można graficznie dostosować długość segmentu, przeciągając połączenia:
