Określ strukturę belki/segmentu

Zaznacz belkę lub segment belki.

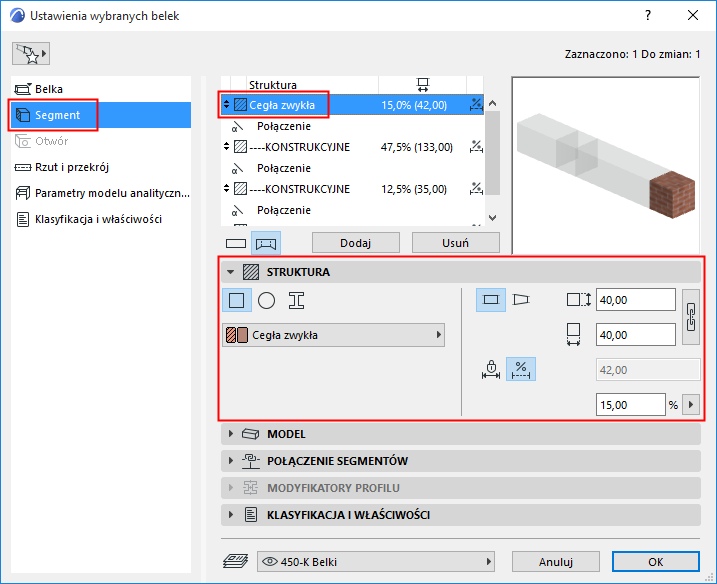

Za pomocą panelu Struktura w ustawieniach słupa (strona Segment) można określić właściwości struktury i długość (stałą lub dostosowaną).

Dla zaznaczonego segmentu: Ustawienia te dostępne są również w trybie edycji belki.



Przekrój

Kliknij ikonę, aby określić przecięcie segmentu.

  • Prostokąt
  • Okrąg
  • Złożony Profil

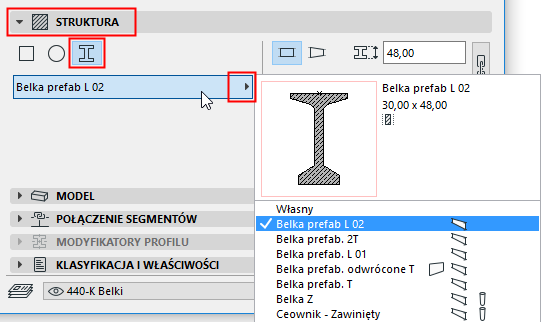

Materiał budowlany / profil

Użyj rozwijanej listy przycisku, aby wybrać materiał budowlany lub profil dla belki lub segmentu belki.


Uwaga: Lista ta zawiera jedynie Profile, których opcja “Zastosuj dla” obejmuje belki. Profile można konfigurować poprzez menu Opcje > Atrybuty elementów > Menedżer profili.

Długość segmentu (stała lub dostosowana)

Dla każdego zaznaczonego segmentu: Określ długość jako stałą lub dostosowaną, klikając odpowiednią ikonę w panelu Struktura.

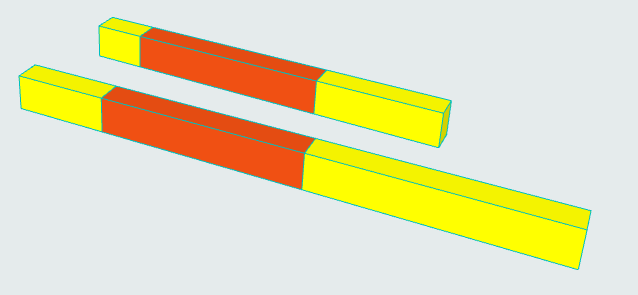

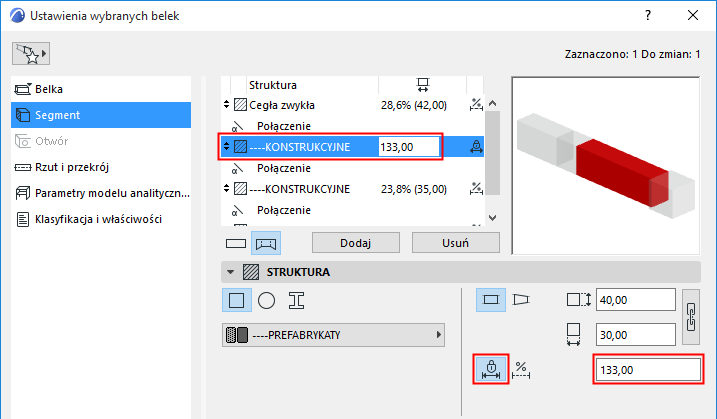

  • Dla segmentów o stałej długości: Określ długość. Pozostanie ona niezmieniona nawet w przypadku rozciągnięcia belki. (Możesz również wprowadzić wybraną długość segmentu w wykazie Struktur.)

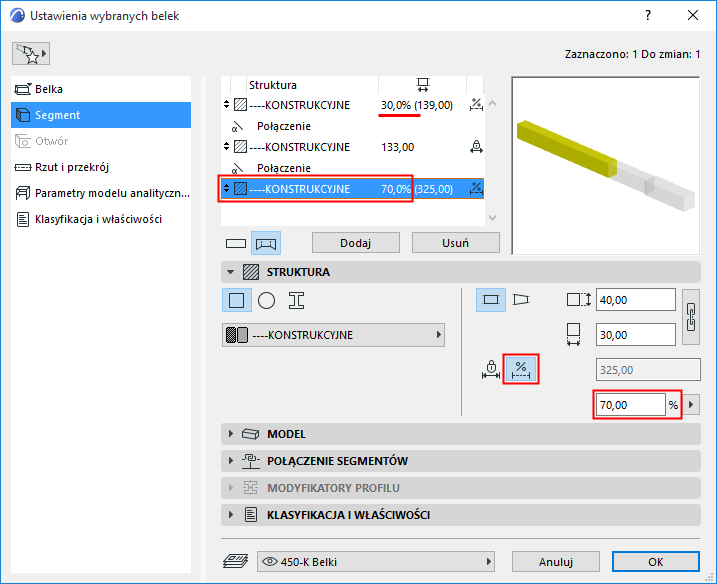

  • Dla segmentów o dostosowanej długości: Określ tę długość jako wartość procentową wszystkich segmentów dostosowanych. (Dostosowane segmenty powinny sumować się do 100%.) Odcinek zostanie wydłużony odpowiednio do rozciągnięcia belki.

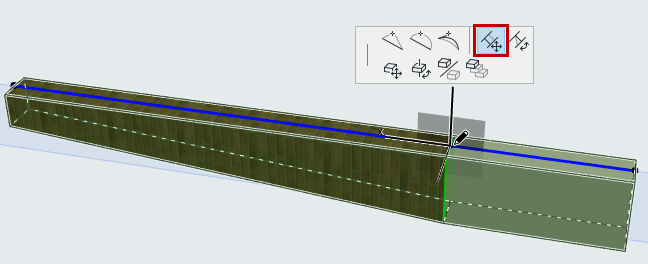

Długość segmentu - Edycja w 3D

  1. Zaznacz belkę w oknie 3D.
  2. Kliknij punkt aktywny połączenia (na linii odniesienia belki).
  3. Z palety pomocniczej wybierz polecenie Przesuń połączenie segmentu i ustaw długość segmentu
    Uwaga: Przeciągnięcie punktu aktywnego segmentu do sąsiadującego segmentu spowoduje całkowite usunięcie przeciągniętego segmentu.
