Określ geometrię połączenia

W Ustawieniach belki:

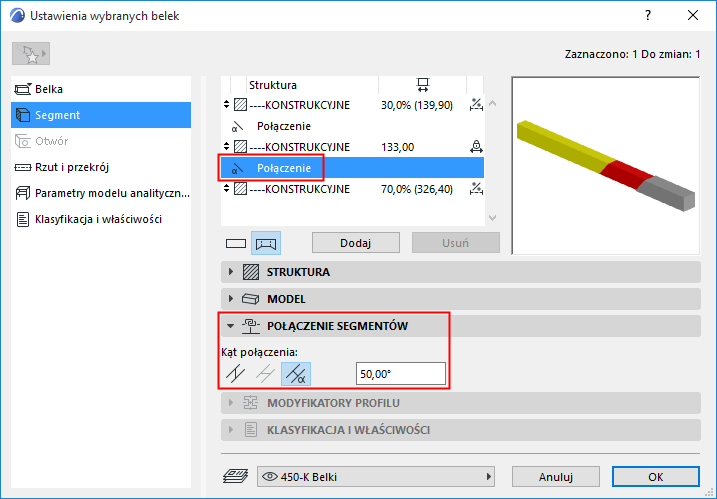

W przypadku elementu połączenia wybranego na liście (w górnej części Ustawień segmentu belki): za pomocą panelu Połączenie segmentu (poniżej) można określić kąt poziomy, pionowy lub własny.

Uwaga: Pionowe połączenie dostępne jest tylko dla ukośnych belek.


W Oknie 3D:

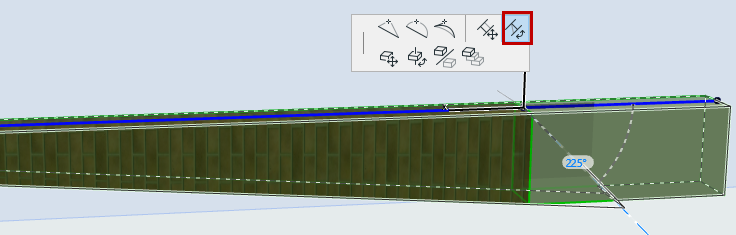

Połączenia można edytować graficznie:

  1. Zaznacz belkę w oknie 3D.
  2. Kliknij punkt aktywny połączenia (na linii odniesienia belki).
  3. Użyj polecenia Obróć kąt połączenia z palety pomocniczej, aby określić kąt połączenia
