Użyj Zastępczych ustawień grafiki, aby zastosować skonfigurowany wygląd (kolor, wypełnienie) do elementów modeli według widoków, tak aby te informacje były widoczne na pierwszy rzut oka.
Na przykład:
Wyświetlaj elementy w różnych kolorach w zależności od Statusu przebudowy
Wyświetlaj wszystkie ściany gipsowe na niebiesko
Podświetl grupę stref należących do jednej grupy (np. strefy nieogrzewane)
Podświetl wszystkie elementy o danej izolacyjności akustycznej lub odporności ogniowejRysunek 1. Strefy według Odporności ogniowej

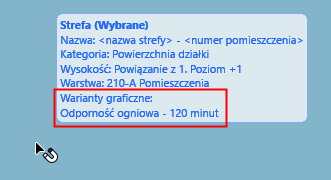

W etykiecie Info elementu wyszczególnione są reguły zastąpień graficznych obowiązujące dla tego elementu, jeśli takie istnieją:
Zastosuj reguły zastąpień graficznych
Zastąpienie graficzne można przypisać do elementu na dwa sposoby:

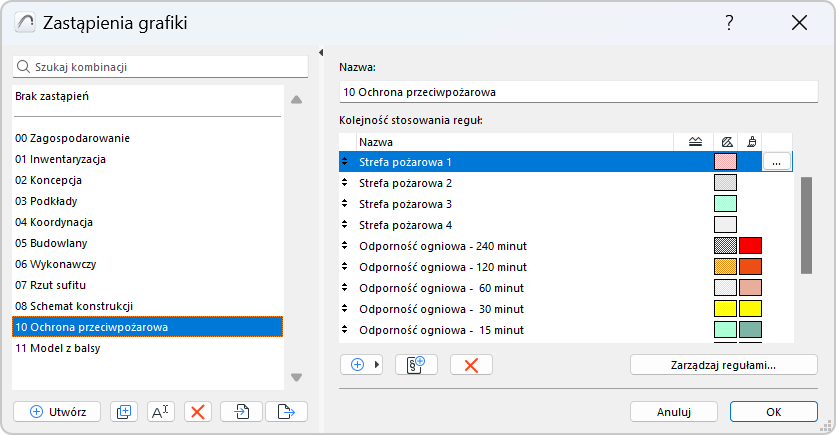

Poprzez Wariant graficzny: Kombinacja zastąpień graficznych to zbiór reguł zastąpień graficznych, zastosowanych w określonej kolejności do elementów, które spełniają kryteria tych reguł.
WedługEtapu przebudowy: Etap przebudowy określa, które elementy (według Statusu przebudowy) powinny być wyświetlone zgodnie z zastąpieniem
Kombinacja zastąpień graficznych i Etap przebudowy są zapisywane wraz z ustawieniami każdego widoku. W każdym widoku najpierw stosowane są Reguły zastąpień graficznych. Reguły stosowane przez Etap przebudowy posiadają najniższy priorytet.
Wyjątek: Nie można skonfigurować ustawienia Kombinacja zastępowania graficznego lub Filtra renowacji dla widoków, które oparte są o znaczniki Rysunku, Przebudowania ręcznego przekroju lub elewacji.
