Reguły zastąpień grafiki

To okno dialogowe służy do tworzenia i edycji reguł.

Aby je otworzyć, skorzystaj z jednej z poniższych procedur:

Dokument > Zastępcze ustawienia grafiki > Reguły zastąpień graficznych
okno dialogowe Kombinacji zastąpień graficznych: kliknij przycisk Zarządzaj regułami
okno dialogowe Opcje etapów przebudowy: kliknij Reguły zastąpień graficznych

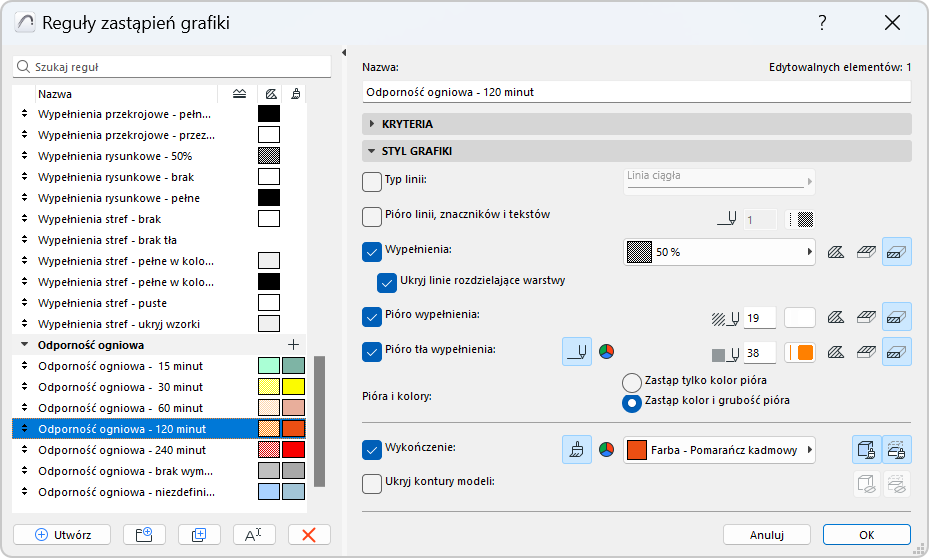

Reguły wyszczególnione są po lewej stronie okna dialogowego. Kolorowe ikony wskazują typ linii, typ wypełnienia, pióra pierwszego planu i tła oraz wykończenie (jeśli jest) zdefiniowane dla każdej reguły.

Pierwsze trzy reguły odpowiadają trzem Statusom przebudowy: Istniejące elementy, Elementy do wyburzenia i Nowe.

Zaznacz dowolną regułę, aby poznać jej definicję w panelach Kryteria i Styl zastąpienia po prawej stronie.

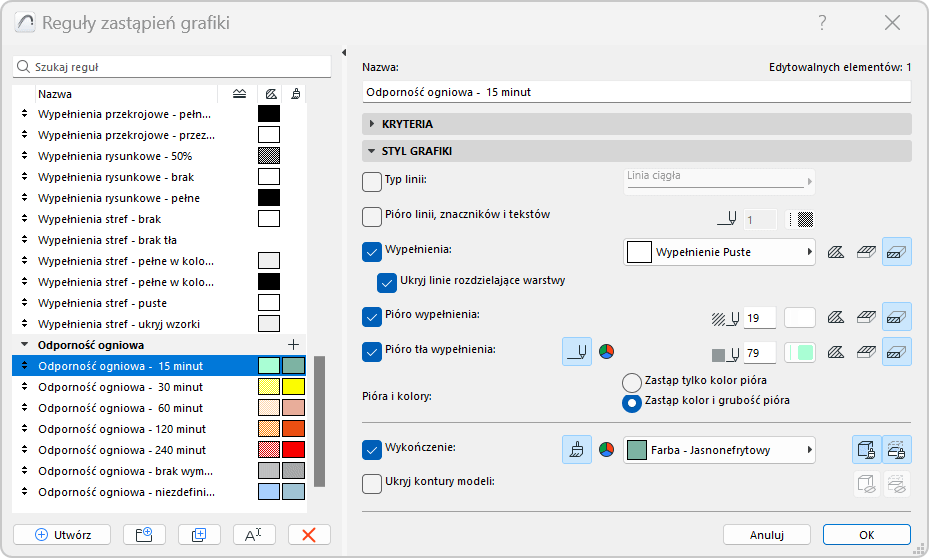

Dodaj Nową Regułę

Kliknij Nowe
- w dolnej części okna dialogowego Reguły zastąpień graficznych
- z menu kontekstowego Reguły lub Grupy Reguł

  Uwaga: Reguł dotyczących trzech Statusów przebudowy nie można powielić.
Za pomocą paneli po prawej stronie okna dialogowego, określ Kryteria oraz Styl zastąpienia.

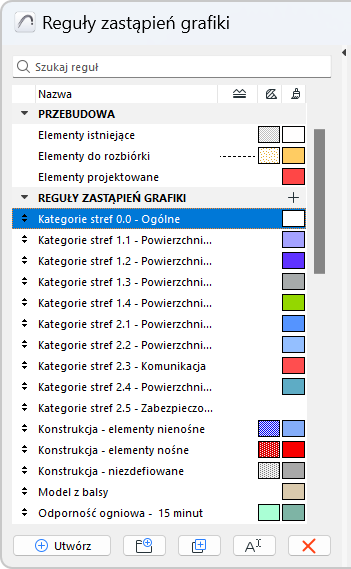

Organizowanie zasad w grupach

Nawet wiele zasad można łatwo organizować, sortować i przeglądać
Reguły można przenosić z jednej grupy do drugiej metodą "przeciągnij i upuść".
Menu kontekstowe są dostępne gdy ich potrzebujesz
Wyszukiwanie ułatwia znalezienie dowolnej reguły lub grupy po ich nazwach.

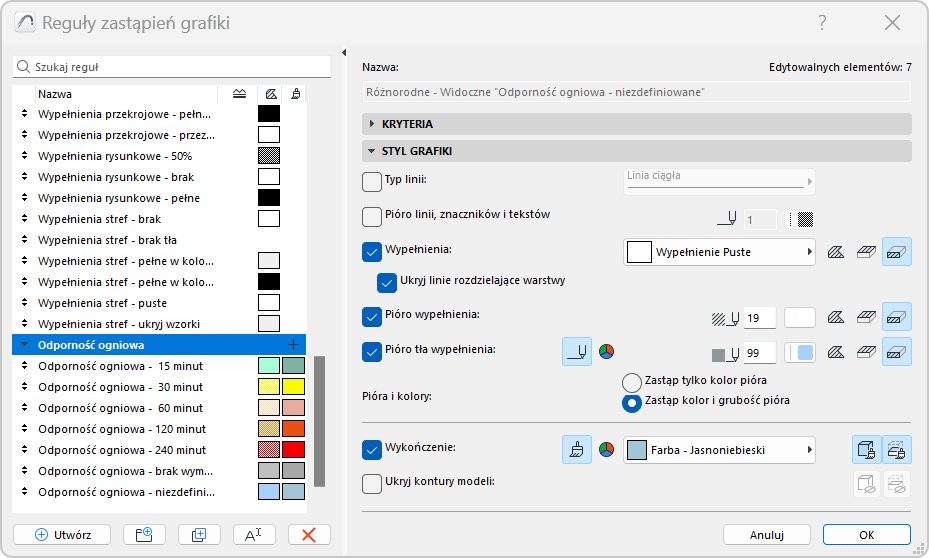

Dodaj nową Grupę Reguł

Dodaj Nową Grupę

w dolnej części okna dialogowego Reguły zastąpień graficznych
z menu kontekstowego Grupy Reguł

Określ kryteria reguł

Kryteria te określają, które elementy powinny zostać zastąpione.

Uwaga: Nie można zmieniać kryteriów dla trzech Statusów przebudowy. (Status przebudowy przypisywany jest elementom modelu indywidualnie).

Na liście Kryteria, pierwszy wiersz to zawsze Typ elementu. (Elementy podrzędne, takie jak Panel przegrody strukturalnej czy Ściana kształtu, nie będą tutaj dostępne.)
Zaznacz pierwszą linię, a następnie kliknij czarną strzałkę na końcu rzędu, aby wybrać typ elementu (lub typy elementów) do którego (których) ma być zastosowana reguła.

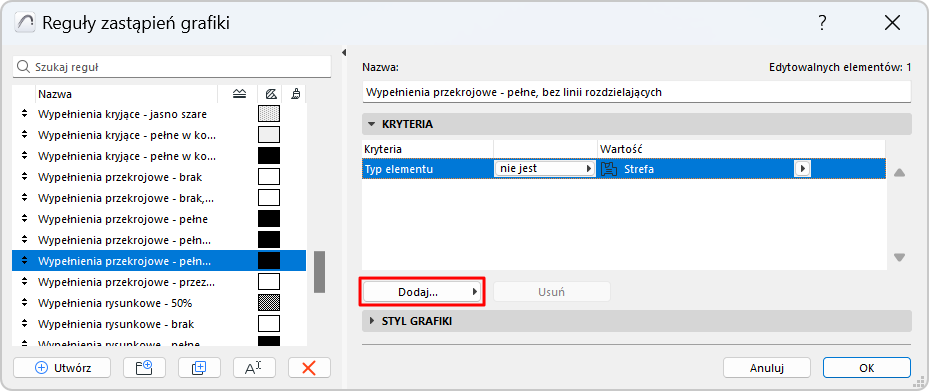

Aby zdefiniować dodatkowe kryteria, kliknij przycisk Dodaj, aby wyświetlić listę Parametrów i Właściwości.
Wybierz jeden lub więcej parametrów (aby usprawnić wyszukiwanie, użyj pola wyszukiwania znajdującego się na górze) i kliknij Dodaj (lub naciśnij Enter), aby dodać je do listy.
Definiuj dodatkowe kryteria. Lista dostępnych kryteriów zależy od elementu (elementów) wskazanych w rzędzie (rzędach) powyżej.
Uwaga: Ten interfejs jest podobny do interfejsu w oknie dialogowym Znajdź i zaznacz, ale Właściwości IFC są tu niedostępne.

Uwaga: Definiowanie „Warstwy” lub „Kombinacji warstw” jako kryterium oznacza, że zastąpienie obejmie elementy, które są widoczne w danej Kombinacji warstw.

Obejrzyj wideo

Określ styl zastąpienia

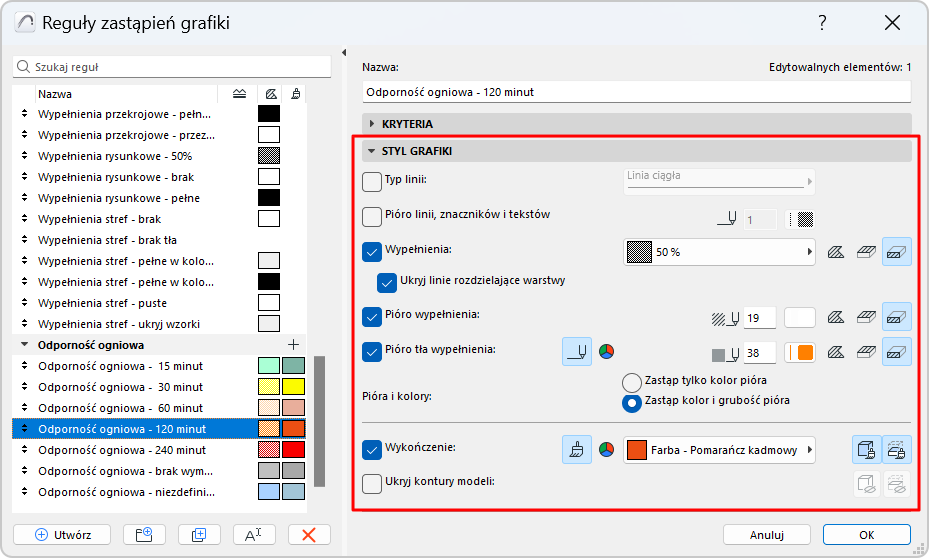

Styl nadpisania określa wygląd nadpisania.

Zaznacz pola wyboru atrybutów, które mają zostać użyte w tym Zastąpieniu graficznym.

Opcje związane z wypełnieniami (Rodzaj wypełnienia, Pióro wypełnienia, Pióro tła wypełnienia):
Kliknij jedną lub więcej ikon, aby wybrać kategorię (Wypełnienie rysunkowe, Wypełnienie kryjące, Wypełnienie przekrojowe), która zostanie objęta zastąpieniem.
Kolor można wybrać za pomocą palety wyboru koloru lub podając numer pióra.
Uwaga:
Wypełnienie kryjące zawiera elementy wypełnienia z kategorii "Powierzchnia (Wypełnienie kryjące)".
Wypełnienia przekrojowe zawierają elementy wypełnienia z kategorii "Materiał budowlany (Wypełnienie przekrojowe)".
Powierzchnie: Kliknij jedną lub obie ikony, aby zastąpić Przekrój lub Powierzchnię widokową.
Uwaga: Możesz poszerzyć zestaw ustawień zastąpienia dla danego Etapu przebudowy. Można je skonfigurować w oknie dialogowym Opcje etapów przebudowy.

Obejrzyj wideo
