Jak zdefiniować warstwy jako “Rdzeń” lub “Wykończenie”

Elementy warstwowe

W przypadku elementów warstw (ścian, stropów, dachów, powłok): warstwy można określić jako Rdzeń, Wykończenie, lub Inne w oknie dialogowym Struktur warstwowych.

Jest to istotne, jeśli chcesz wyświetlić elementy modelu w zależności od rodzaju konstrukcji: to funkcja Częściowego wyświetlania struktury.

Szczegóły – zobacz Wyświetlanie struktury.

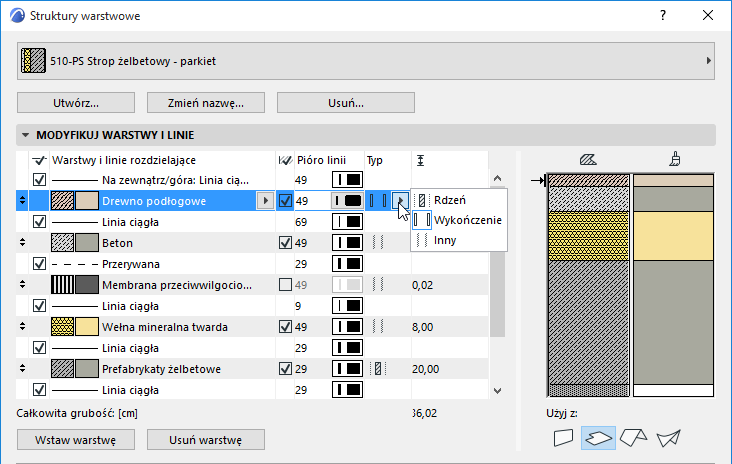

1. Otwórz okno Struktury warstwowe za pomocą menu Opcje > Atrybuty elementów > Struktury warstwowe.

   Można również dokonać edycji wybranej struktury warstwowej umożliwiając dostęp do ustawień z menu kontekstowego:





2. Kliknij warstwę, aby ją zaznaczyć.
3. W kolumnie typu kliknij listę rozwijaną i wybierz Rdzeń, Wykończenie lub Inne.





   Note:

   • Można oznaczyć kilka warstw jako Rdzeń, jednak muszą one przylegać do siebie.
   • Istnieje możliwość oznaczenia kilku, sąsiadujących warstw jako Wykończenie, jednak muszą one zawierać jedną lub obie zewnętrzne warstwy.

Okładziny słupów

Każda okładzina może być zdefiniowana jako Rdzeń, wykończenie lub inne w Ustawieniach Narzędzia Słup.

Zobacz Rdzeń i Okładzina.

Profil (Profile złożone)

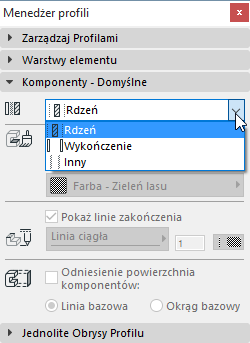

Dla elementów z dostępną opcją profil (ścian, belek, słupów, obiektów, balustrad): Komponenty można określić jako Rdzeń, Wykończenie, lub Inny w menu Projekt > Menedżer profili.

Patrz również Panel Komponenty Menedżera profili.
