Nadawanie etykiet Przegrodom strukturalnym

Etykietę można nadać również Przegrodom strukturalnym, podobnie jak innym elementom, lub poszczególnym ich widocznym komponentom na Rzucie oraz Przekroju.

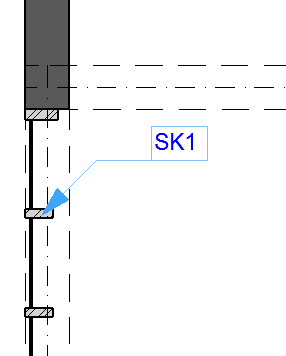

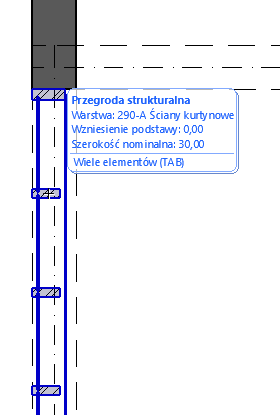

CWLabel1.png     CWLabelDone.png

Przegroda strukturalna z etykietą ID

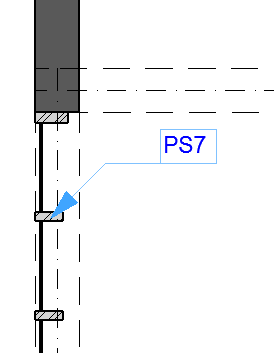

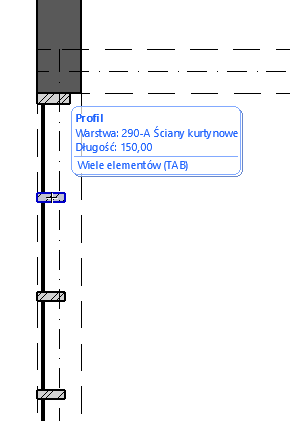

CWLabel2.png     FrameLabel.png

Profil przegrody strukturalnej z etykietą ID

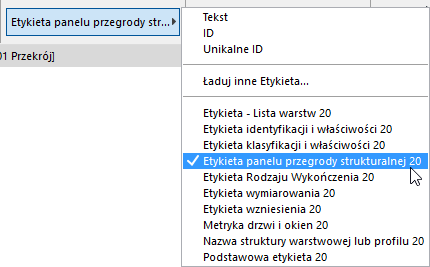

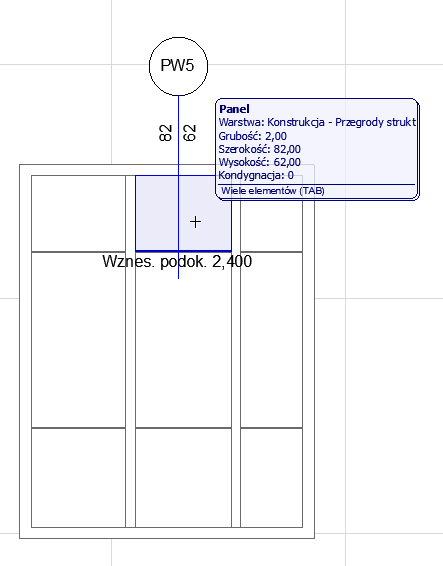

CWPanelLabelTypeSelect.png     CWPanelLabelType.png

Etykieta Panel przegrody strukturalnej

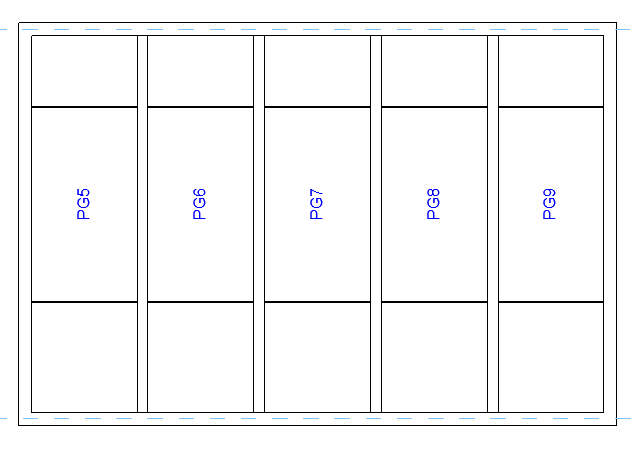

Nadaj etykiety wszystkim komponentom przegrody strukturalnej

Jeśli chcesz wstawić etykiety dla wszystkich komponentów lub wszystkich komponentów z danej kategorii

  1. Zaznacz Przegrodę Strukturalną;

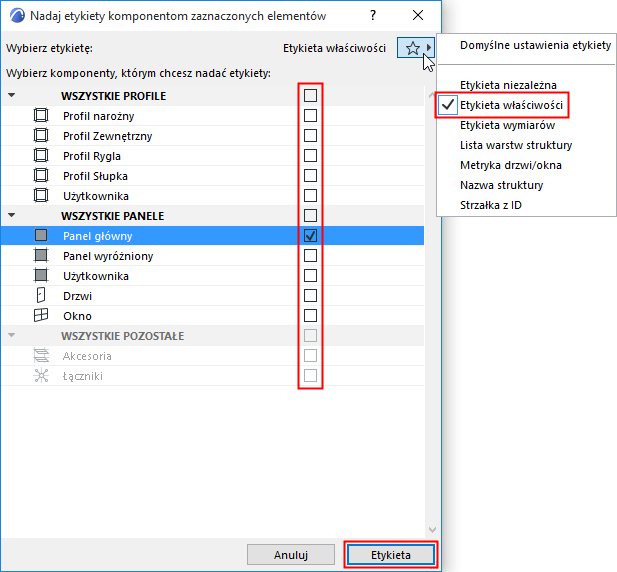

  2. Kliknij Dokument > Adnotacja > Nadaj etykiety zaznaczonym elementom, aby wywołać okno dialogowe.
  3. Z listy rozwijanej wybierz Typ etykiety: bieżącą etykietę domyślną lub dowolną ulubioną etykietę.
  4. Zaznacz pola wszystkich innych komponentów, do których chcesz dołączyć etykietę. Etykiety będą powiązane.

  5. Kliknij Etykieta, aby wstawić.
