Wyświetlanie elementów trasy: Rzut i przekrój, Reprezentacja modelu
Dostępne z Archicad Collaborate.

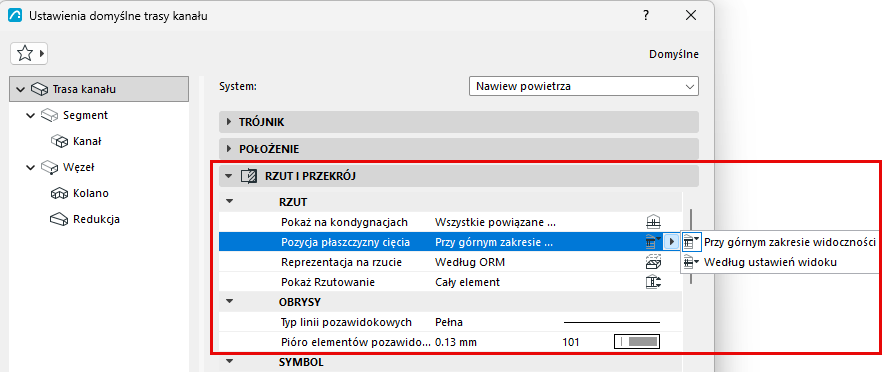

Ustawienia wyświetlania na rzucie dla trasy MEP.

Pokaż na kondygnacjach
Pozycja płaszczyzny cięcia
Wybierz sposób wyświetlania trasy instalacji na podstawie Ustawień płaszczyzny cięcia dla rzutu.
Uwaga: Ta funkcja ma zastosowanie wyłącznie w przypadku obsługiwanych elementów MEP, takich jak te z biblioteki MEP Library.libpack. Inne elementy MEP mają jednolity wygląd, niezależnie od ich położenia na kondygnacjach budynku.

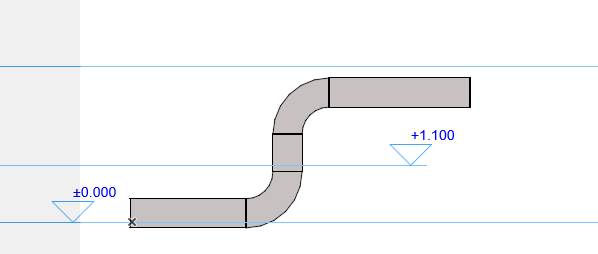

Na przykład, dla prezentowanej trasy można ustawić różne opcje wyświetlania na rzucie:

Reprezentacja na rzucie

- Według ORM: Stosuje ustawienia Opcji reprezentacji modelu z panelu "Opcje MEP". (Zobacz Opcje reprezentacji modelu dla elementów MEP.)

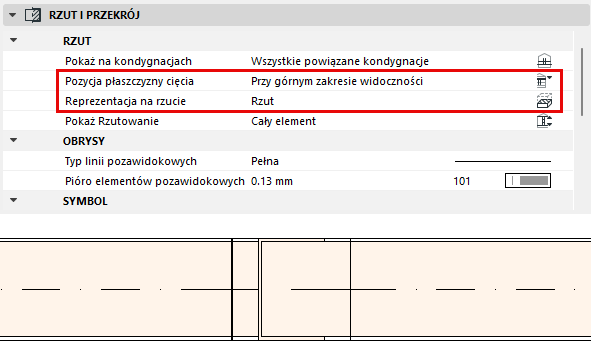

- Rzut: od płaszczyzny cięcia dla rzutu do dolnej granicy względnego zakresu widoczności + symbol przekroju

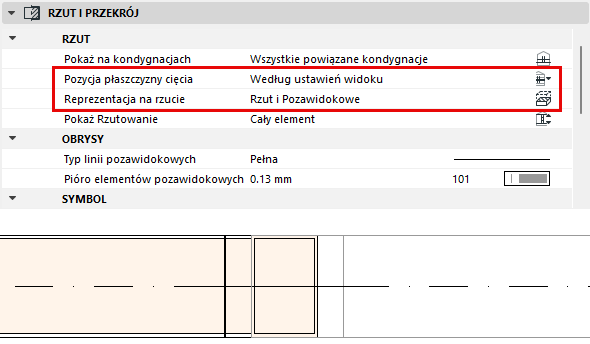

- Rzut i Pozawidokowe: od płaszczyzny cięcia dla rzutu do dolnej granicy względnego zakresu widoczności + symbol przekroju i od górnej granicy względnego zakresu widoczności do płaszczyzny cięcia dla rzutu (dostępne, jeśli pozycja płaszczyzny cięcia jest ustawiona "Według ustawień widoku")
- Symbol: z od dolnej do górnej granicy względnego zakresu widocznosci, używając konturów z rzutowanymi liniami, osi
- Dla opcji wyświetlania: Zobacz Granica widoczności
Symbol: Wypełnienia, linie i wykończenia powierzchni

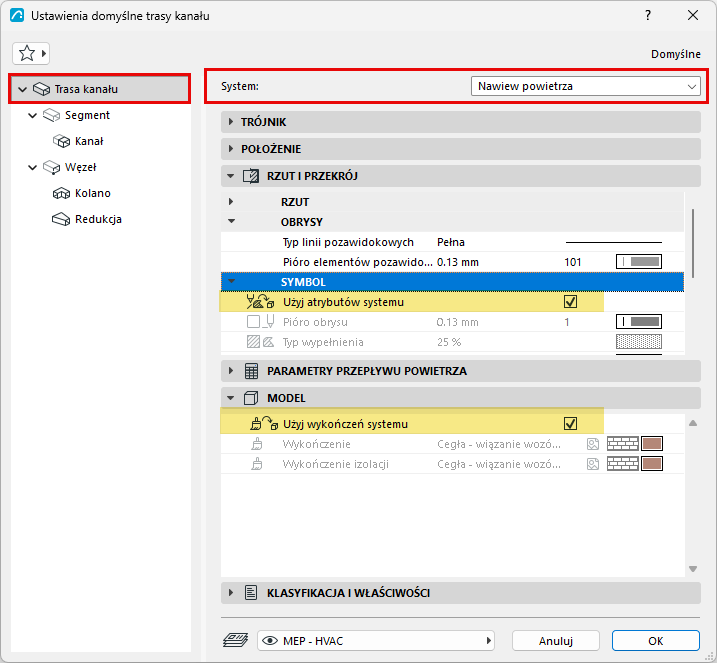

Domyślnie Trasa korzysta z atrybutów Systemu MEP wybranego w górnej części okna dialogowego: pole wyboru "Użyj atrybutów systemu" jest domyślnie zaznaczone. Atrybuty systemu są zdefiniowane w: Systemy instalacji .
