Opcje reprezentacji modelu dla elementów MEP

Dostępne z Archicad Collaborate.

Otwórz panel w oknie Dokument > Reprezentacja modelu > Opcje reprezentacji modelu.

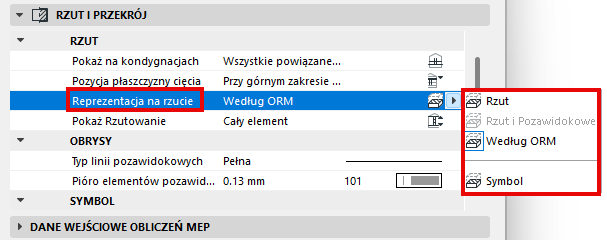

Te opcje MEP kontrolują wygląd elementów MEP na rzucie piętra. Aby te ustawienia zaczęły obowiązywać, opcja wyświetlania rzutu piętra każdego elementu (w Ustawieniach elementu) powinna być ustawiona na "Według MVO". (Zobacz Wyświetlanie elementów trasy: Rzut i przekrój, Reprezentacja modelu ).

W panelu Opcje MEP: Wybierz sposób wyświetlania każdego typu trasy i elementu MEP: rzut, pełny (z izolacją), uproszczony (bez izolacji) lub schematyczny





image-20260611-153921.png image-20260611-153901.png image-20260611-153912.png
Wyświetlanie rzutu Uproszczone (bez izolacji) Schematyczne

Aby opcje widoku modelu zaczęły obowiązywać dla dowolnej trasy, upewnij się, że opcja wyświetlania rzutu piętra (w ustawieniach trasy) pozostaje ustawiona na "Według ORM".

Można również zmienić to ustawienie, wybierając opcję Projektowane lub Symboliczne dla dowolnej trasy. Zobacz także Reprezentacja na rzucie



W przypadku wyświetlania schematycznego zdefiniuj kolory linii według Systemu, korzystając z okna dialogowego Systemy MEP.

Ustawienia reprezentacji modelu instalacji elektrycznych

Zobacz także Stwórz własny symbol MEP.
