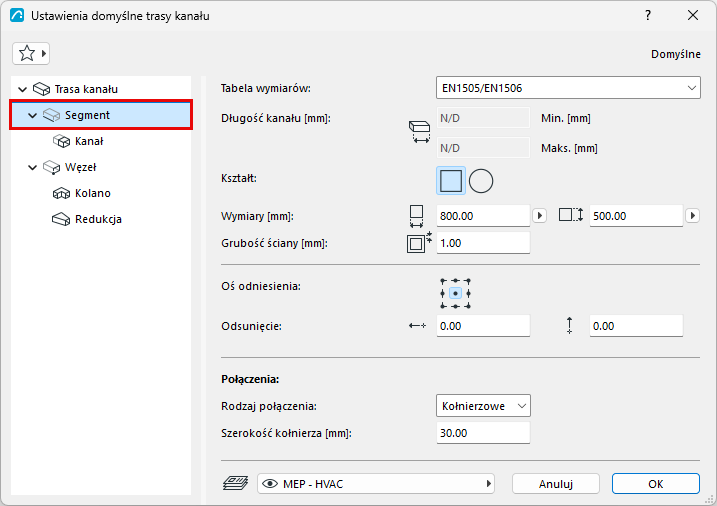

Ustawienia segmentu trasy

Dostępne z Archicad Collaborate.

Tabela wymiarów

Wybierz tabelę wymiarów. (Zdefiniuj tabele w Specyfikacje trasy.)

Długość kanału

Dane te są wyświetlane, jeśli w Specyfikacjach trasy wybrano opcję "Użyj indywidualnych długości".

Zobacz Użyj indywidualnych długości rur i kanałów .

Kształt

(Tylko Kanał:) Wybierz przekrój: Prostokątny, Okrągły.

Wymiary

• (Tylko Kanał:) Dla przekroju rostokątnego: Wprowadź wymiary przekroju.
• Wybierz standard wymiaru dla przekroju okrągłego ze zdefiniowanych tabel wymiarów.
  Uwaga: Przekrój dowolnego segmentu można dostosować podczas wprowadzania - zobacz Zmiana parametru Trasy w locie.

Grubość ściany

To grubość ściany elementu MEP.

Oś odniesienia i odsunięcie

Zobacz Edycja linii odniesienia segmentu - wyrównanie i przesunięcie

Rodzaj połączenia

Wybierz odpowiedni typ (np. Kołnierzowe, Spawane, Proste) - różni się on w zależności od typu Trasy. Wprowadź odpowiednio szerokość/średnicę.

Kolana i węzły segmentu wykorzystają odpowiednio te połączenia.
