Umieść Obciążenie punktowe

Obciążenia punktowe mogą być umieszczane na:

• Elementach 1D (węzeł lub krawędź)
• Elementach 2D (węzeł, krawędź lub powierzchnia)

1. Aktywuj narzędzie Obciążenie punktowe.
2. W Ustawieniach narzędzia lub polu Info: Wybierz Przypadek obciążenia (patrz Ustawienia narzędzia Obciążenie ).
3. Podczas wstawiania elementu obciążenia, element bazowy (Element analityczny konstrukcji) zostanie podświetlony. Dostępny będzie również podgląd tego, jak obciążenie będzie wyglądać po wstawieniu.
   Uwaga: Można najechać na kilka elementów analitycznych i za pomocą klawisza tab przełączać pomiędzy nimi do momentu wyświetlenia właściwego.
4. Kliknij aby zatwierdzić operację.

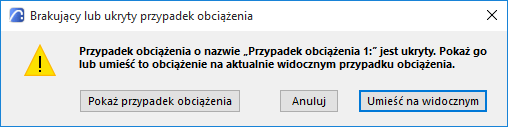

   Uwaga: Obciążenia są widoczne tylko wtedy, gdy należą do aktualnie widocznego Przypadku obciążenia. Próba wstawienia elementu obciążenia nienależącego do aktualnie wyświetlonego przypadku obciążenia spowoduje wyświetlenie powiadomienia.







   Umieszczanie Obciążenia punktowego

Siła punktowa	Moment punktowy
