Odsunięcie 1D do 1D

Odsunięcie zawsze zachodzi w jednym kierunku (jeden element do drugiego): dopasowywane Elementy zostaną przesunięte do swoich elementów bazowych; Elementy bazowe nie ulegną zmianie.



ODSUNIĘCIE ELEMENTU 1D

Odsunięcie 1D do 1D




BeamOffset1.png   BeamOffset2.png

Łączenie Belek: Przed i po dopasowaniu odsunięcia

Opcje Odsunięcia 1D do 1D

Posłużmy się przykładem dwóch belek połączonych ze słupem. Każda belka ma inny przekrój poprzeczny i została wstawiona z różnym mimośrodem względem słupa.

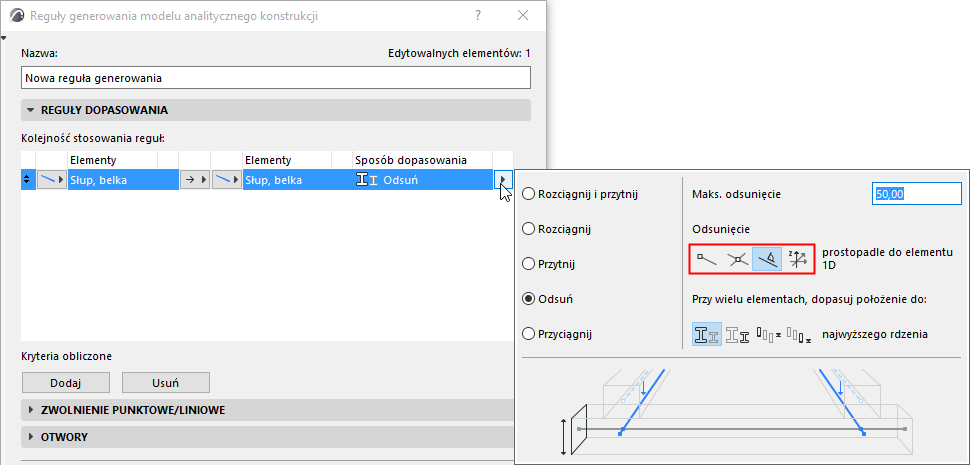

Kliknij strzałkę Typu regulacji odsunięcia, aby wybrać opcje dla Odsunięcia 1D.

Ustaw maksymalną dozwoloną odległość przesunięcia.

Wybierz jedną z czterech opcji logik odsunięcia:



Każdą z opcji zilustrowano w poniższej tabeli.

Odsunięcie 1D do 1D



na końcu elementu 1D

  • Rdzeń w najwyższym położeniu

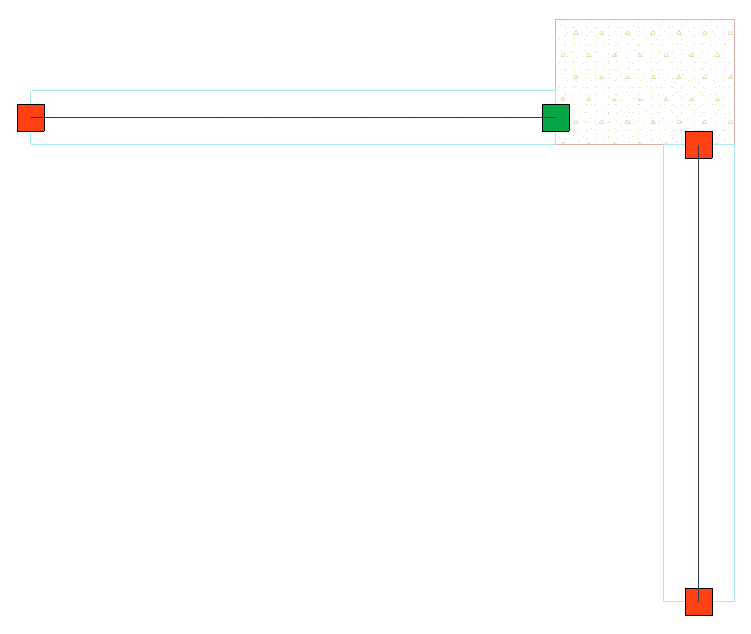

Odsunięcie 1D do 1D



na końcu elementu 1D

  • Rdzeń w najniższym położeniu


Odsunięcie 1D do 1D



na przecięciu elementów

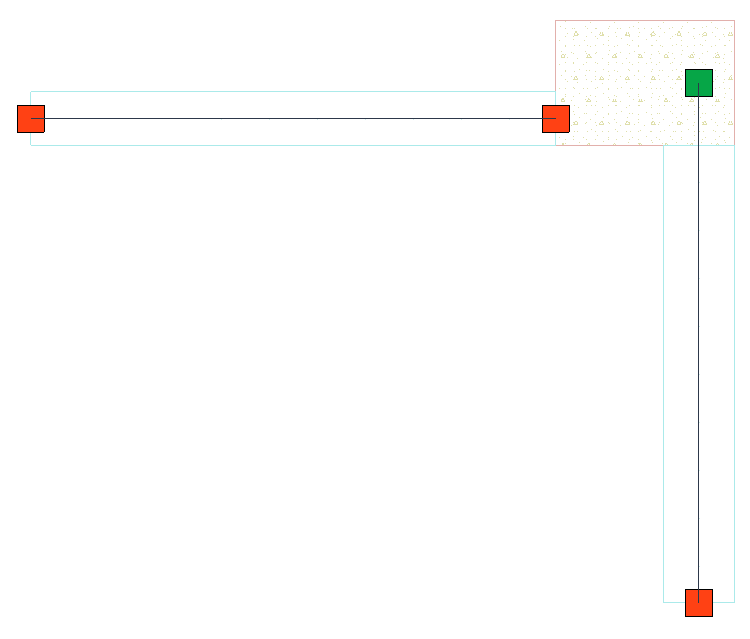

Odsunięcie 1D do 1D



prostopadle do elementu 1D

  • Rdzeń w najwyższym położeniu

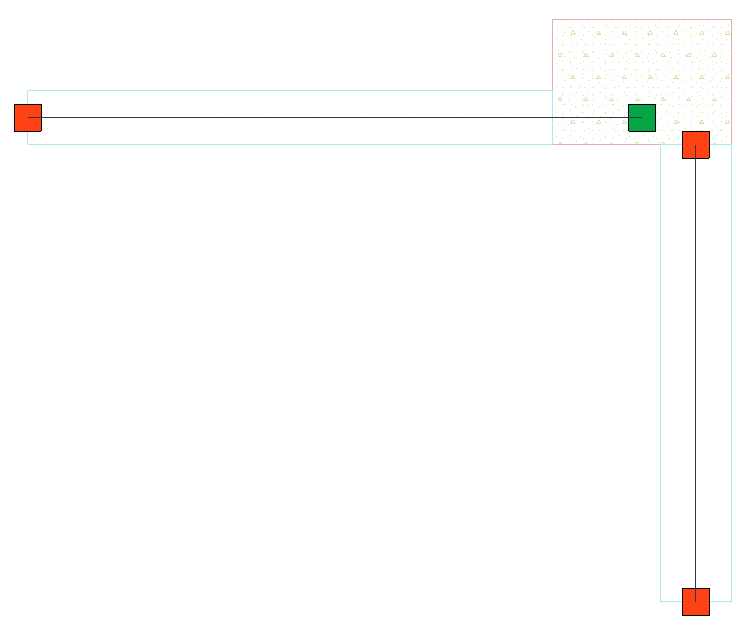

Odsunięcie 1D do 1D



prostopadle do elementu 1D

  • Rdzeń w najniższym położeniu


Tylko w globalnej osi Z

Zaznacz to pole, jeśli Element 1D powinien być odsunięty wyłącznie w globalnym kierunku Z. Odsunięcia w innych kierunkach nie zostaną zastosowane.

Zobacz także Opcje Przesunięcia w przypadku wielu Elementów bazowych.
