Odsunięcie 1D do 2D

Odsunięcie zawsze zachodzi w jednym kierunku (jeden element do drugiego): dopasowywane Elementy zostaną przesunięte do swoich elementów bazowych; Elementy bazowe nie ulegną zmianie.

	ODSUNIĘCIE ELEMENTU 1D
Odsunięcie 1D do 2D

Ten regulator przesuwa Element 1D do najbliższej krawędzi docelowego Elementu 2D (nie do najbliższego punktu) - pod warunkiem że krawędź docelowa nadal znajduje się w zakresie "Maks. odsunięcia"

Opcje Odsunięcia 1D do 2D

Posłużmy się przykładem dwóch ścian połączonych ze słupem. Każda ściana ma inną grubość rdzenia i została umieszczona tak, aby jej zewnętrzna strona była wyrównana ze słupem.

A picture containing text, device, screenshotDescription automatically generated

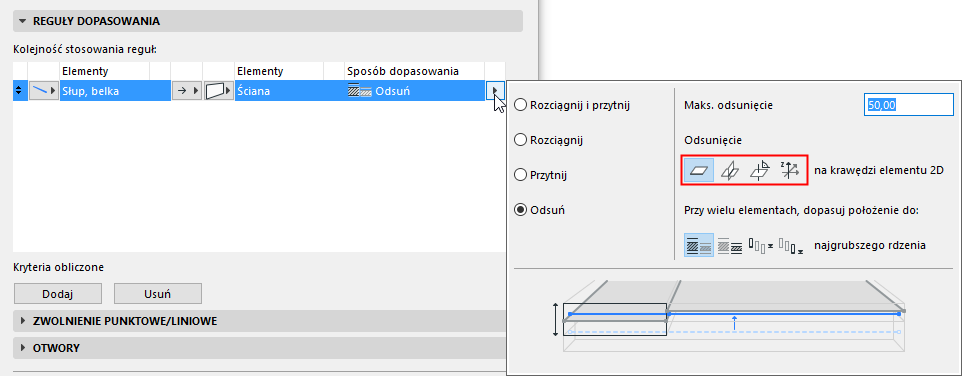

Kliknij strzałkę Typu regulacji odsunięcia, aby wybrać opcje dla Odsunięcia 1D do 2D.

Ustaw maksymalną dozwoloną odległość przesunięcia.

Wybierz jedną z czterech opcji logik odsunięcia.

Każdą z opcji zilustrowano w poniższej tabeli.

Odsunięcie 1D do 2D	Do krawędzi Elementu 2D Najgrubszy rdzeń
Odsunięcie 1D do 2D	Do krawędzi Elementu 2D do najcieńszego rdzenia
Odsunięcie 1D do 2D	na przecięciu elementów 2D
Odsunięcie 1D do 2D	prostopadle do elementów 2D do najgrubszego rdzenia
Odsunięcie 1D do 2D	prostopadle do elementów 2D do najcieńszego rdzenia

Uwaga: W przypadku aktywacji opcji “Odsuń tylko w globalnym Z”, opcja “Znajdź krawędź” ogranicza się do kierunku Z.

Tylko w globalnej osi Z

Zaznacz to pole, jeśli Element 1D powinien być odsunięty wyłącznie w globalnym kierunku Z. Odsunięcia w innych kierunkach nie zostaną zastosowane.

Zobacz także Opcje Przesunięcia w przypadku wielu Elementów bazowych.
