Otwórz lub łącz model Rhino

Tematy omówione w tym rozdziale:

Importuj opcje dla Modelu Rhino 3D

Parametry obiektu Rhino w Archicadzie

Właściwości Rhino w Archicadzie

Wyświetlanie widoku Rhino w Archicadzie

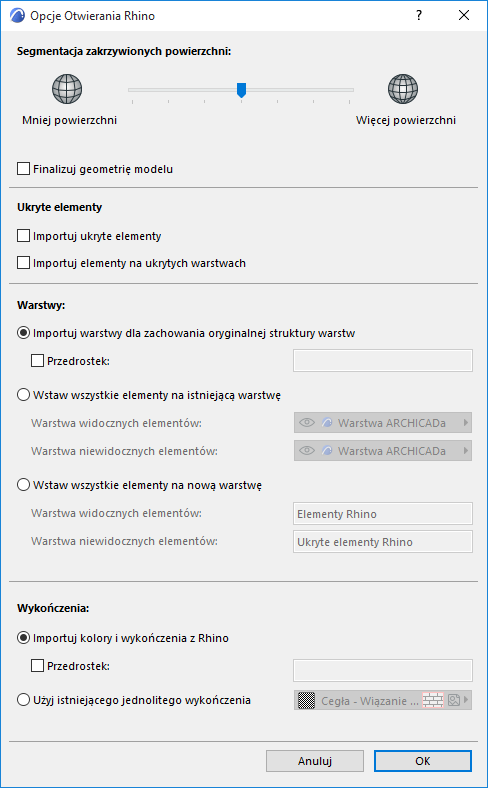

Importuj opcje dla Modelu Rhino 3D

Okno dialogowe opcji importu jest dostępne podczas importowania modelu Rhino w dowolnej z poniższych procedur:

• Plik > Otwórz
• Plik > Interoperacyjność > Łącz
• Plik > Pliki zewnętrzne > Wstaw Hotlink, w oknie dialogowym Nowy moduł Hotlink.

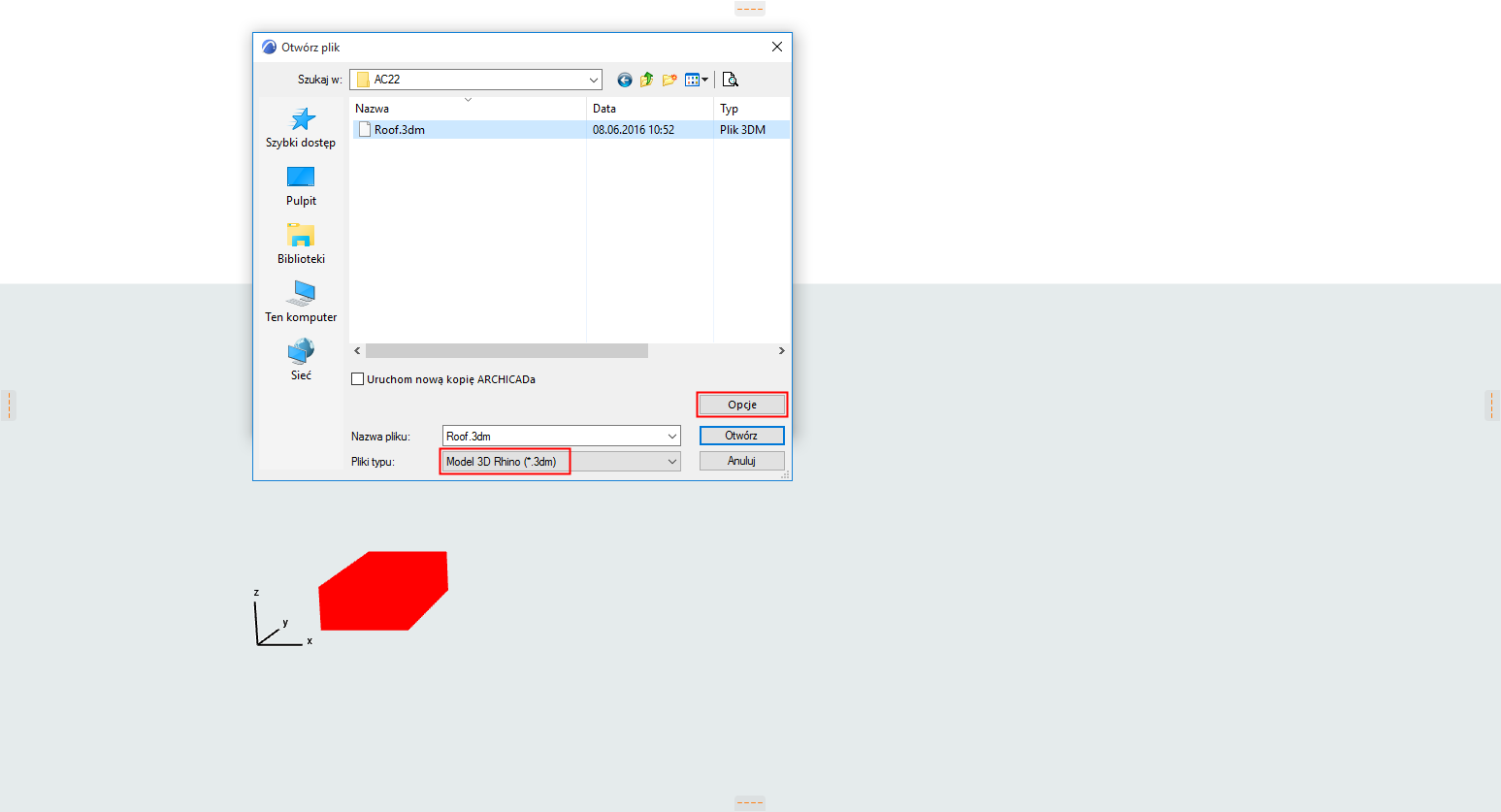

W każdej procedurze, wybierz rodzaj pliku Model 3D Rhino (.3dm) i kliknij Opcje, aby otworzyć okno dialogowe.

Nazwa okna dialogowego może różnić się w zależności od polecenia:

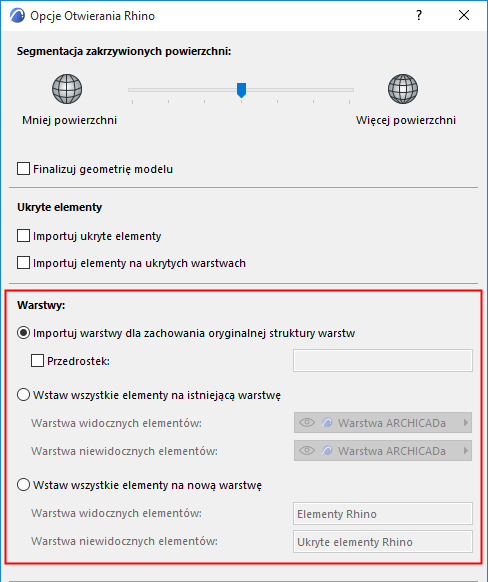

• Opcje Otwierania Rhino

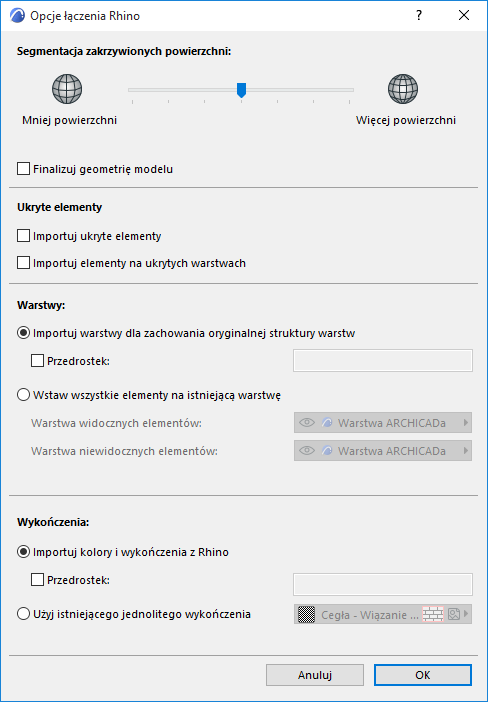

• Opcje łączenia Rhino
• Opcje importu Rhino (podczas łączenia modelu Rhino)

  Zobacz Moduł Hotlink pliku Rhino i Importuj plik 3DM Rhino jako obiekt dla tych procedur.









Segmentacja zakrzywionych powierzchni

Używając suwaka, dostosuj segmentację zakrzywionych powierzchni zaimportowanych z Rhino.

Note:

• Suwak segmentacji obejmuje jedynie elementy zakrzywione, a nie płaskie
• Jeśli zwiększasz segmentację (w wyniku której uzyskasz większą liczbę wieloboków zapewniającą gładsze powierzchnie), pamiętaj, że duża ilość wieloboków ma wpływ na rozmiar pliku i prędkość działania programu

Finalizuj geometrię modelu

Możesz również zaznaczyć pole Finalizuj geometrię modelu, aby zakończyć segmentację przed rozpoczęciem importu. Rezultat:

• Po zaimportowaniu modelu do Archicada nie można już zmienić segmentacji
• Możliwe będzie jednak przyklejanie elementów
• Zasadniczo, nawigacja w modelach odbywa się szybciej, jeśli ta opcja jest zaznaczona

Ukryte elementy

Za pomocą tych opcji można zdefiniować sposób interpretacji „ukrytych” elementów w modelach Rhino.

W programie Rhino (w przeciwieństwie do Archicada), można ukrywać poszczególne elementy niezależnie od ustawień widoczności warstwy. Domyślnie, elementy ukryte NIE zostaną zaimportowane do Archicada.

Aby uwzględnić je w imporcie, należy zaznaczyć pole Importuj ukryte elementy.

Arkusze

Za pomocą tych opcji określ, na których warstwach wstawione zostaną elementy Rhino (widoczne i ukryte, jeśli takie są).

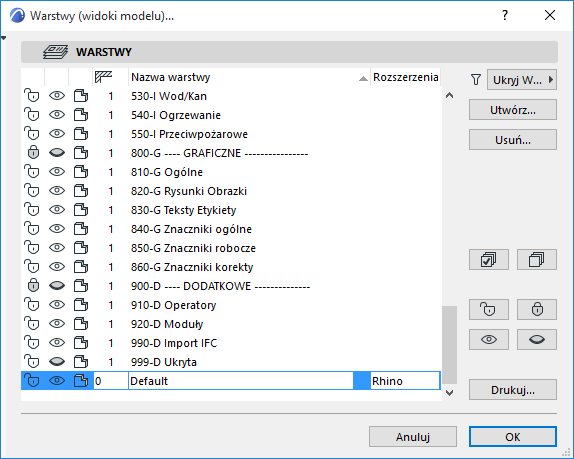

Importuj warstwy dla zachowania oryginalnej struktury warstw (Domyślnie)

Każda warstwa Rhino zostanie odtworzona jako oddzielna warstwa Archicada, o nazwie utworzonej na podstawie ścieżki folderu Rhino: folder_podfolder_warstwa.

• Nazwy warstw automatycznie zyskują rozszerzenie „Rhino”.
• Wszelkie powstałe identyczne nazwy warstw odróżnia liczba dodana do rozszerzenia.
• Do warstw Rhino można dodać opcjonalny Prefiks.





Wstaw wszystkie elementy na istniejącą warstwę

Za pomocą listy rozwijanej można wybrać warstwy projektu Archicada dla elementów widocznych i ukrytych, importowanych z modelu Rhino.

Wstaw wszystkie elementy na nowej warstwie (opcja dostępna tylko przy zastosowaniu polecenia Otwórz. Niedostępna z poleceniem Łącz).

Utwórz w Archicadzie nowe warstwy dla importowanych widocznych i ukrytych elementów.

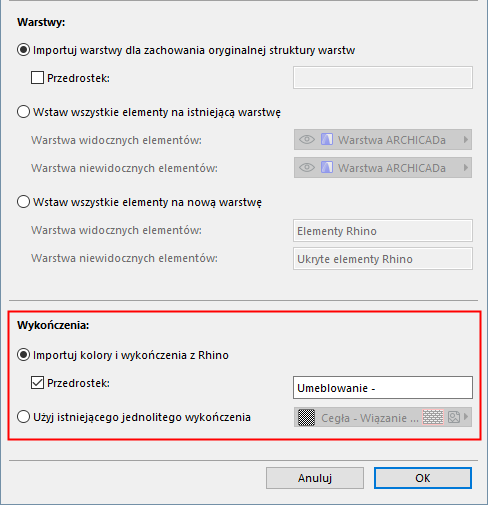

Rodzaje wykończenia

Za pomocą tych opcji określ, jak obsługiwać kolory Rhino, które zachowują się jak atrybuty wykończenia w Archicadzie.

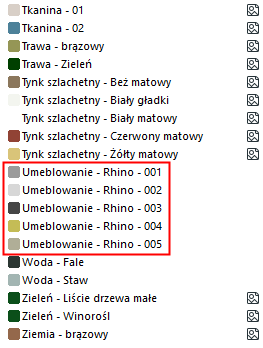

Importuj kolory i wykończenia z Rhino

Dzięki tej opcji, każdy zaimportowany kolor Rhino

• zostanie odtworzony jako oddzielne wykończenie Archicada.
• automatycznie otrzyma nazwę „Rhino” i numer
• może otrzymać dodatkowy, opcjonalny Prefiks









Użyj istniejącego jednolitego wykończenia

Za pomocą listy rozwijanej wybierz jedno wykończenie Archicada, które zostanie zastosowane dla wszystkich kolorów zaimportowanych z modelu Rhino.

Parametry obiektu Rhino w Archicadzie

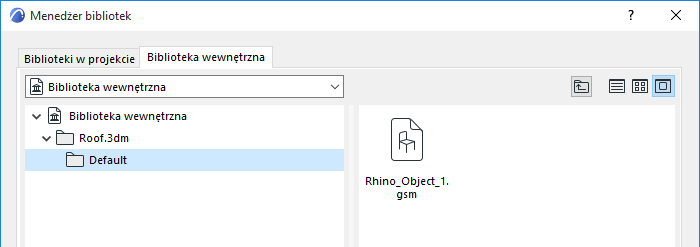

Każdy zaimportowany element Rhino stanie się oddzielnym obiektem Archicada (.gsm); nazwa pliku będzie miała prefiks “Rhino”. Są one przechowywane w Bibliotece wewnętrznej Archicada, w oddzielnym folderze dla każdego zaimportowanego pliku Rhino i oddzielnym podfolderze dla każdej warstwy.

Za pomocą panelu Ustawienia importowanych obiektów Rhino w Ustawieniach obiektu, ustaw wygląd obiektu.

Zwróć uwagę na poniższe parametry charakterystyczne dla Rhino:

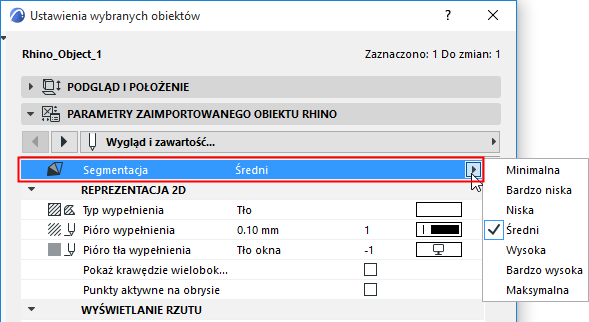

Segmentacja

Ta opcja jest dostępna dla obiektów zaimportowanych z Rhino, pod warunkiem, że podczas importu nie zaznaczono pola Finalizuj geometrię modelu. (Zobacz Finalizuj geometrię modelu , powyżej.)

Użyj okna Segmentacja, aby wyregulować gładkość zaznaczonego zakrzywionego obiektu. Pamiętaj, że liczba powierzchni może mieć wpływ na wielkość pliku i prędkość działania.

Reprezentacja 2D

• Pokaż krawędzie powierzchni: Zaznacz tę opcję, aby zobaczyć wewnętrzne krawędzie powierzchni w 2D.
• Punkty aktywne na konturze: Aktywuj tę opcję, aby zobaczyć dodatkowe punkty aktywne na konturze obiektu w 2D. Opcja ta przydaje się na przykład do wymiarowania obiektu ortogonalnego, takiego jak przegroda strukturalna.

Właściwości Rhino w Archicadzie

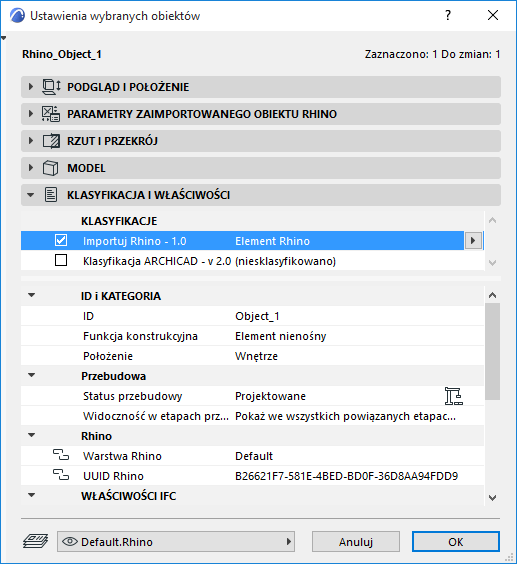

Każdy element zaimportowany z Rhino i wstawiony do Archicada przypisany jest do Grupy właściwości elementu zwanej Rhino, w panelu Klasyfikacja i właściwości w Ustawieniach obiektu.

Właściwości te zachowują oryginalną warstwę i ID elementu w Rhino. (Ta zasada obowiązuje nawet, jeśli wszystkie elementy Rhino zostaną wstawione na jedną warstwę w Archicadzie.)

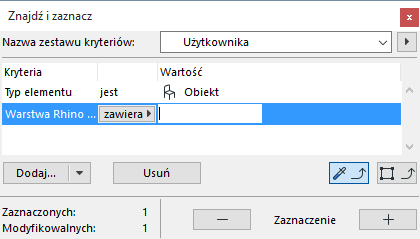

Użyj tych właściwości, aby odnaleźć i zaznaczyć elementy Rhino według Warstw, nawet po modyfikacji struktury warstw w Archicadzie.

Wyświetlanie widoku Rhino w Archicadzie

Po kliknięciu Otwórz, widoki zaimportowanego modelu Rhino staną się widokami aksonometrycznymi 3D, wyszczególnionymi w Mapie widoków w Archicadzie. Tryb wyświetlania widoku (Ustawienie okien 3D) zależy od początkowego trybu wyświetlania w Rhino.
