Konwersja materiałów i wykończeń

Plik > Współdziałanie > IFC > Translatory IFC

Wybierz translator, który chcesz importować i otwórz ustawienie Konwersja materiału i wykończenia.

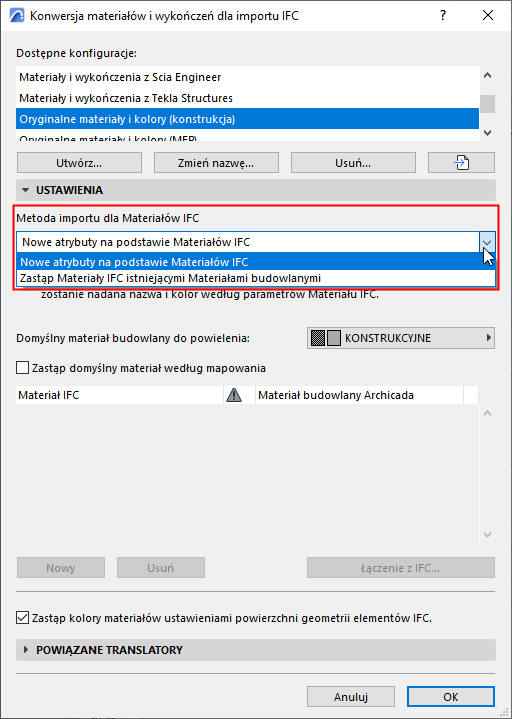

W tym oknie można wybrać, w jaki sposób przypisać materiały budowlane do importowanych elementów modelu IFC.



Dostępne są dwie możliwości importu:

Metoda 1: Zastąp Materiały IFC istniejącymi Materiałami budowlanymi

Dzięki zastosowaniu tej metody, pojedynczy Materiał budowlany będzie przypisany do wszystkich importowanych elementów IFC. Z poniższej listy rozwijanej wybierz domyślny Materiał budowlany. Nie zostaną wygenerowane nowe Materiały budowlane.

W razie potrzeby, używając Tabeli konwersji materiałów, można nadpisać tę domyślną definicję: zobacz poniżej Zastąp domyślny materiał według mapowania.

Metoda 2: Utwórz atrybuty Archicada z Materiałów IFC

Dla każdego Materiału IFC utworzony zostanie nowy Materiał budowlany: wybrany poniżej domyślny Materiał budowlany zostanie powielony.

Nowy materiał budowlany:

  • zostanie nazwany przy użyciu nazwy materiału IFC
  • zostanie mu nadany kolor, zgodnie z parametrem Kolor materiału IFC

Zastąp domyślny materiał według mapowania

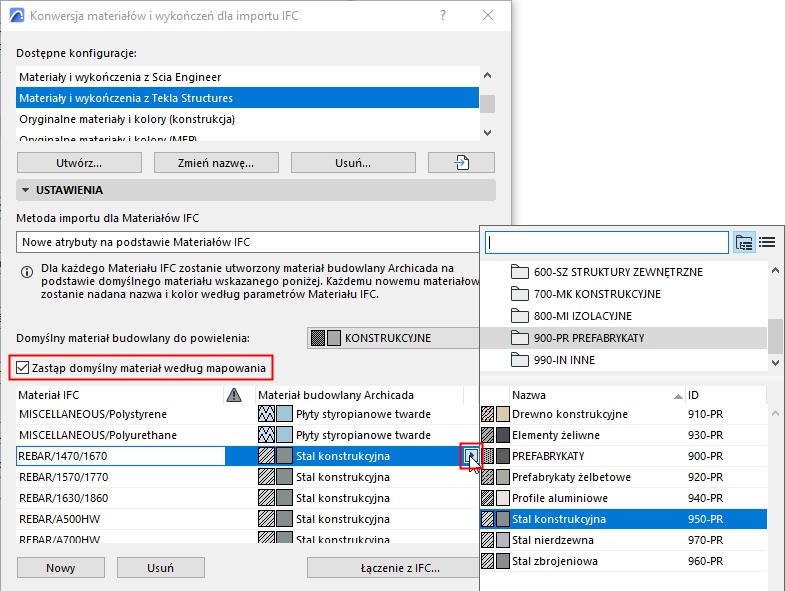

Zaznacz to pole, aby mapować poszczególne materiały ręcznie, zamiast wykorzystywać domyślny Materiał budowlany z listy rozwijanej.



Aby dodać materiały IFC do listy mapowania:

  • Kliknij przycisk Nowy lub
  • Kliknij opcję Połącz z IFC i wybierz plik IFC. Nazwy materiałów IFC pliku zostaną dołączone do listy.

    Note:

    • Niektóre z domyślnych Translatorów importu IFC zawierają uprzednio skonfigurowane reguły mapowania, których ustawienia można dowolnie rozszerzać lub edytować. Przed wprowadzeniem zmian zaleca się skopiowanie domyślnego translatora.
    • Tabel konwersji nie można importować ani eksportować w postaci niezależnych plików xml; należy importować/eksportować je razem z plikiem translatora.

Zastąp kolory materiałów ustawieniami powierzchni geometrii elementów IFC

Elementy IFC w modelach IFC mogą mieć dwa kolory: kolor materiału i dodatkowy kolor dla geometrii powierzchni.

Po zaznaczeniu pola Zastąp kolory materiałów, tworzone są nowe atrybuty powierzchni, używając koloru przypisanego do geometrii powierzchni elementu IFC.

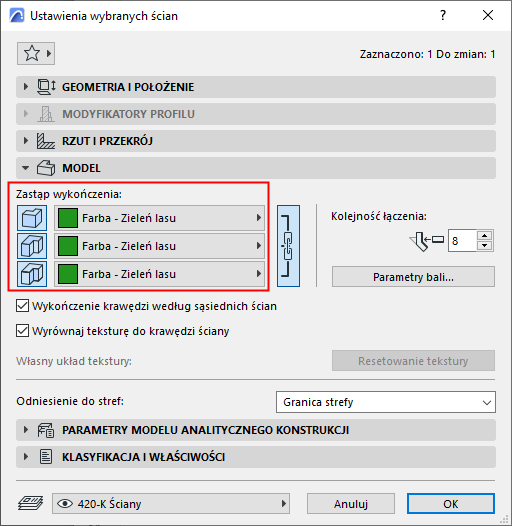

Aby sprawdzić i zmienić powstałe zastąpienia wykończenia, sprawdź panel Model odpowiedniego okna dialogowego Ustawienia elementu.
