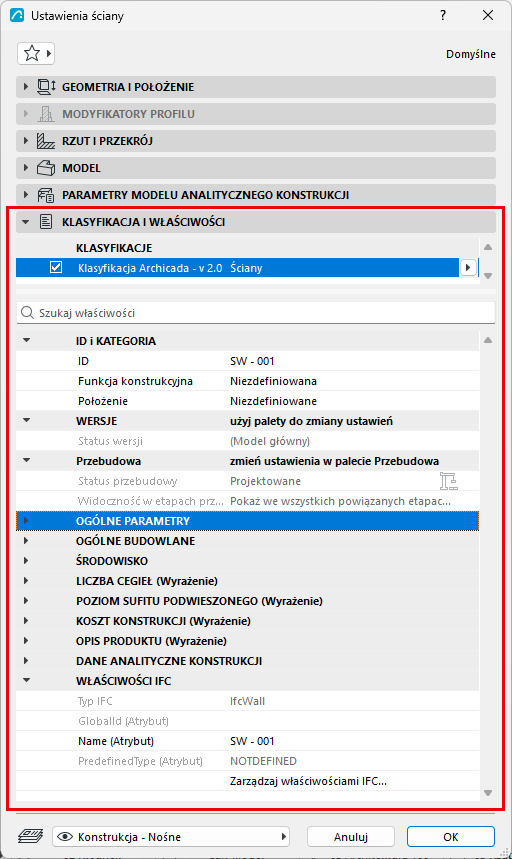

Panel Klasyfikacje i właściwości

Klassyfikacja

Przypisz Klasyfikację do elementu. Dostępne Klasyfikacje zależą od Systemów klasyfikacji, które zostały załadowane do projektu.

Zobacz Systemy klasyfikacji i właściwości.

Właściwości elementów

Pozostała część okna dialogowego zawiera listę dodanych przez użytkownika danych właściwości elementu, podzielonych na grupy. Typy właściwości i ich wartości domyślne konfiguruje się w Menedżerze właściwości.

Główne grupy właściwości opisano poniżej. Szczegóły - zobacz Systemy klasyfikacji i właściwości.

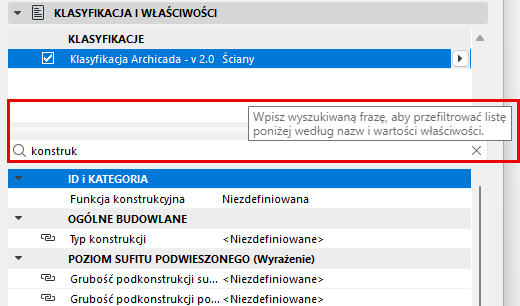

W razie potrzeby skorzystaj z paska wyszukiwania: wprowadź dowolny tekst, aby wyszukać dowolne właściwości lub grupy aktualnie wyświetlane w oknie dialogowym.

Pasek wyszukiwania jest niewidoczny, jeśli w bieżącym oknie dialogowym nie ma właściwości podlegających wyszukiwaniu.

ID i kategoria

• ID: Wpisz tutaj ID elementu do śledzenia w zliczeniach ilościowych.

  Pole ID służy identyfikacji i grupowaniu elementów w oknach list. Możliwe jest użycie dowolnych znaków.

  Jeżeli w nazwie zawarta jest jakaś liczba, Archicad zwiększy tę liczbę w nazwach kolejnych narysowanych elementów o jeden, pod warunkiem, że zaznaczone zostanie pole Przypisywanie nowego ID każdemu nowemu elementowi w menu Opcje > Środowisko pracy > Więcej opcji. Dzięki temu każdy nowy element będzie miał indywidualne ID.

  Jeżeli elementy zostaną skopiowane bądź powielone, ID kopii pozostaną takie same jak elementów oryginalnych.

  Jeżeli wklejasz elementy do projektu może wystąpić konflikt ID. Archicad nie eliminuje automatycznie takich konfliktów. Musisz pamiętać o zmianie ID elementów, których nazwy mogą tworzyć konflikt.

  ID można zmienić przed utworzeniem elementów lub po zaznaczeniu grupy istniejących elementów, za pomocą menu Dokument > Dodatki do Listy > Menedżer ID elementów.

  Szczegóły - zobacz Menedżer ID elementów.

  Uwaga: Wszystkie elementy konstrukcyjne posiadają również wewnętrzny, całkowicie indywidualny numer ID które nie zmienia się w czasie pracy nad projektem. Wewnętrzne ID może być używane do etykietowania i sumowania elementów w listach.
• Funkcja konstrukcyjna: Opcjonalnie, element można zdefiniować jako “Nośną” lub “Nienośną” część budynku.

  Jeśli elementy modelu zostały oznaczone jako “Nośne”, dzięki opcji Częściowego wyświetlania struktury “Tylko rdzeń elementów nośnych”, możliwe jest wyświetlenie wyłącznie tych elementów.

  Zobacz Wyświetlanie struktury.

  Jeśli współpracujesz z osobami, które korzystają z aplikacji konstrukcyjnych i eksportują model Archicada do formatu IFC, klasyfikacja Funkcji konstrukcyjnych automatycznie dodaje cechę “nośny” do elementów konstrukcyjnych w wyeksportowanym pliku.

  Zobacz Kategoria funkcji konstrukcyjnych dla IFC.

• Położenie: Opcjonalnie, możesz zdefiniować element jako “Na zewnątrz” lub jako “Wnętrze” budynku. Służy to usprawnieniu koordynacji z aplikacjami do oceny energetycznej budynku.

  Możesz wyszukać elementów według klasyfikacji Położenia, posługując się kryteriami w oknie dialogowym Znajdź i zaznacz:

  Zobacz Kategoria położenia dla IFC.

• Klasyfikacja według DIN: Ustaw tę wartość w sekcji Klasyfikacja i właściwości Ustawień kształtu. Dostępna tylko w Ustawieniach kształtu i tylko jeśli korzystasz z dodatku Flachenberechnung (Lista obszarów) (stosowanego przede wszystkim w krajach niemieckojęzycznych).

Wersje

To polecenie pokazuje bieżący status wersji wybranego elementu. Użyj tego interfejsu, aby ponownie przypisać element do innej Wersji.

Zobacz Przywróć połączenie elementów z inną opcją

Funkcje Przebudowy

Status przebudowy Funkcja ta jest dostępna jedynie dla zaznaczonego elementu. Funkcja ta jest dostępna jedynie dla zaznaczonego elementu. (W Ustawieniach domyślnych, uwaga “Użyj palety aby ustawić domyślnie” wskazuje, że palety Przebudowa można użyć do ustawienia domyślnego statusu Przebudowy dla wszystkich elementów.)

Użyj tego okna dialogowego dla zaznaczonego elementu aby przypisać Status Przebudowy: Istniejące elementy, Nowe elementy, Elementy do wyburzenia.

Pokaż w tym etapie przebudowy: Domyślnie, dla tego elementu opcja ta jest ustawiona jako “Wszystkie odpowiednie filtry”. To znaczy, że element będzie widoczny, niewidoczny lub pokazany jako nadpisany w zależności od jego Statusu Przebudowy oraz zastosowanego filtra Przebudowy. Można jednak ograniczyć wyświetlanie dowolnie wybranego elementu konstrukcji do tylko jednego etapu przebudowy: Użyj opcji Pokaż w tym etapie przebudowy, aby wybrać jeden Etap przebudowy; ten element będzie występował tylko na tym Etapie przebudowy.

Szczegóły - zobacz Przebudowa.

Właściwości IFC

W tej części okna dialogowego wyświetlane są Właściwości IFC oraz Właściwości typu elementu przypisane do wybranego elementu Archicada. Przypisanie tych cech i atrybutów pomoże zoptymalizować model Archicada do wymiany danych z innymi aplikacjami.

Szczegóły na temat Współdziałania przy użyciu IFC, zobacz Praca na pliku IFC.
