Ustawienia narzędzia typu liniowego
Dotyczy linii, łuku, polilinii i splajnu.
Jednolite ustawienia dla wszystkich narzędzi typu Linia: Zaznaczenie tej opcji spowoduje zastosowanie ustawień wprowadzonych w tym oknie dialogowym do wszystkich narzędzi typu linia: Linii, Łuku/Okręgu, Krzywej oraz Polilinii.
Ulubione dla każdego z czterech rodzajów Linii (Linia, Łuk, Polilinia, Krzywa) można zastosować do dowolnego elementu typu Linia.
Panel Ustawienia ogólne (narzędzie Linia)
- Z rozwijanej palety wybierz rodzaj linii.
- Wprowadź Numer pióra (1-255) dla Linii/Łuku/Polilinii/Krzywej.
- Kliknij kolor w palecie wyboru Pióra dla Linii/Łuku/Polilinii/Krzywej.
- Tylko dla polilinii: Wybierz preferencje dotyczące zachowania wzoru linii przerywanej.
- Zaznacz pole Granica strefy, aby linie automatycznie oddzielały Strefy.
Strzałka

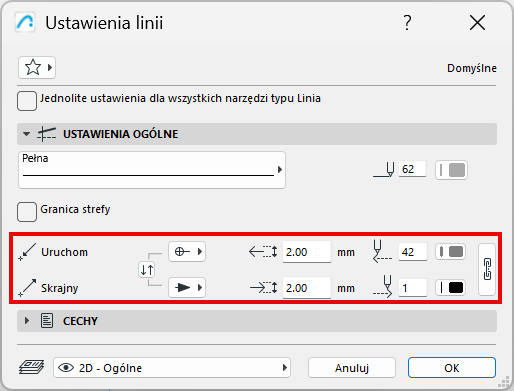

Użyj selektora typu strzałka, aby dodać strzałki na początku i końcu linii/łuku/polilinii/krzywej.
- Wprowadź wartości wysokości dla znacznika początku i końca strzałki.
- Wpisz numer pióra (1-255) dla wskaźnika strzałki.
- Kliknij, aby wyświetlić paletę wyboru Koloru pióra dla znacznika początku i końca strzałki.
- Kliknij i wybierz strzałkę z wyskakujących ikon strzałki, aby wybrać typy znaczników.
Note:

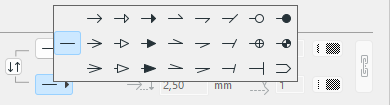

- Jeśli wybierzesz opcję bez strzałki z wyskakujących ikon strzałek, rozmiar i kolor pióra staną się niedostępne.
- Zamiana lub łączenie rozmiarów strzałek i kolorów pióra.

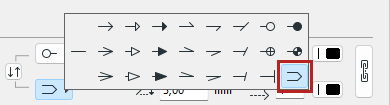

- Dla narzędzia Linia: Ostatni typ strzałki podwaja linię. Kursor jest przyciągany do niewidocznej linii osi pomiędzy dwiema widocznymi liniami.

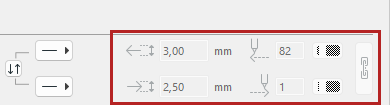

- Jeśli wybierzesz opcję bez strzałki z wyskakujących ikon strzałek, rozmiar i kolor pióra staną się niedostępne.
Panel właściwości linii
Panel Właściwości linii występuje również w pozostałych narzędziach (Linia, Łuk/okrąg, Polilinia i Krzywa).
