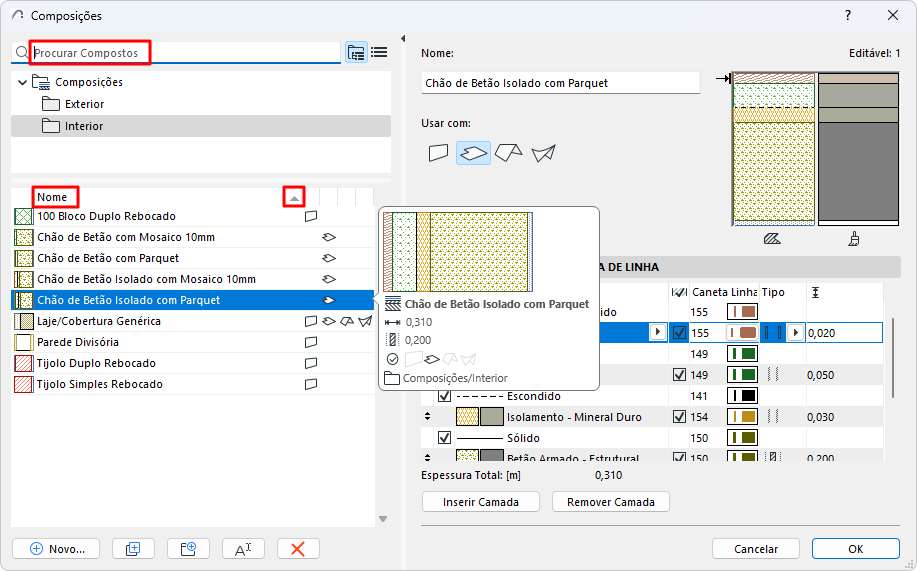

Editar e gerir composições

Abrir o diálogo Composições:

  • Opções > Atributos do Elemento > Composições
  • Barra de ferramentas de Atributos (Windows > Barras de Ferramentas > Atributos)
  • Menu de contexto de um elemento composto seleccionado:


Utilize este diálogo para adicionar, editar e gerir os atributos compostos do projecto.

Dica: na vista de pastas, seleccione uma subpasta para editar todo o seu conteúdo de uma só vez.

Para mais informações, veja Utilização dos diálogos de atributos.

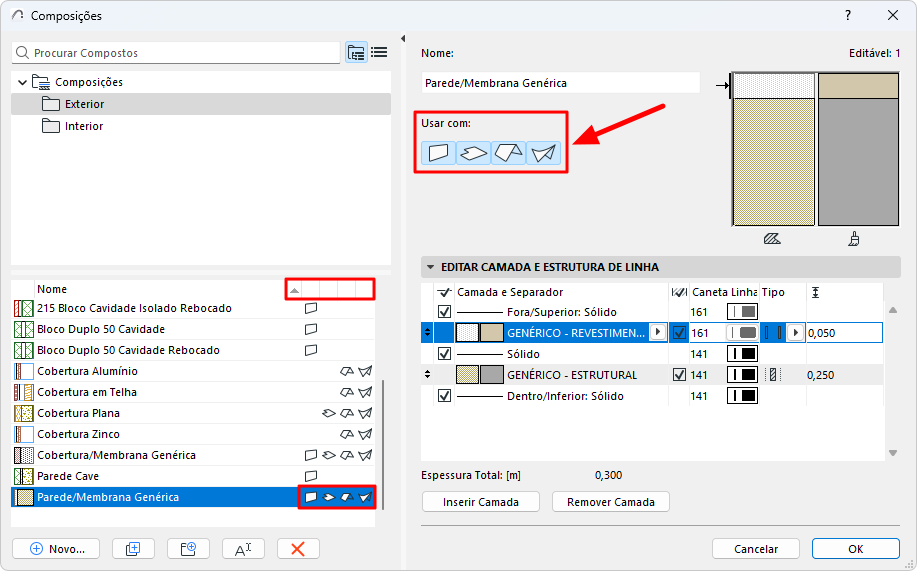

"Utilizar com" - definir disponibilidade da composição

Para uma ou mais composições seleccionadas:

Clique num ou mais ícones - parede, laje, telhado e/ou membrana - para tornar a ou as composições seleccionadas disponíveis para ferramentas particulares.

  • Por exemplo, pode definir uma composição para ser utilizada com telhado e membrana. Assim, esta composição aparecerá nos pop-ups de composição das definições de telhados e membranas.
  • Na lista de composições à esquerda, clique nos cabeçalhos das colunas para ordenar a lista por estado

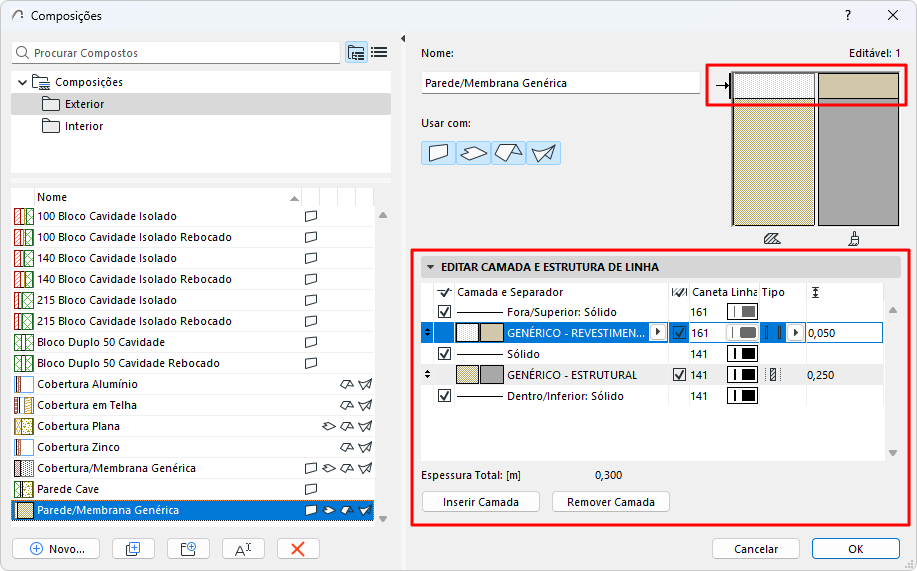

Editar Camada e Estrutura de Linha

Para uma composição seleccionada: o painel "Editar Camada e Estrutura de Linha" lista as suas camadas e linhas de separador.

Cada camada consiste de um Material de Construção e linhas do fim de camada que pode ligar ou desligar

Verifique a pré-visualização para ver o corte e o aspecto da superfície da composição seleccionada ou o tipo de linhas. (A seta indica que parte está actualmente seleccionada.)



Inserir Camada

Seleccione uma camada existente; depois, clique em Inserir Camada para inserir uma nova camada mais um separador acima dela.

Nota: uma estrutura composta pode ter até 48 camadas.

Remover Camada

Clique para apagar a camada seleccionada. A linha de separador acima também é apagada.

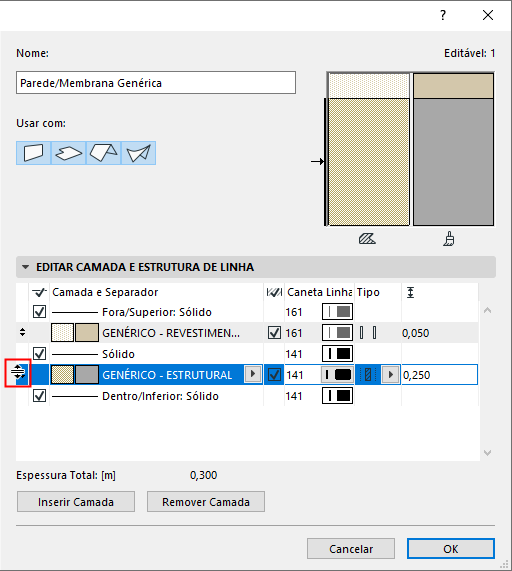

Alterar a ordem das camadas

A ordem das camadas de uma composição pode ser importante. A primeira camada listada é considerada

  • “Exterior” quando usada com Paredes
  • “Topo” para Cobertura e Laje
  • “Lado de Referência” para Membranas.

Arraste uma camada para uma nova posição utilizando as setas para cima/para baixo na borda esquerda da linha seleccionada.

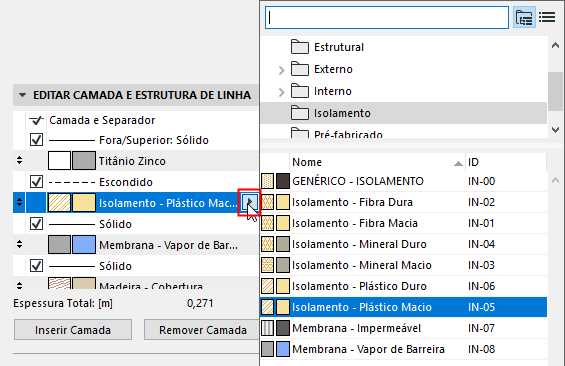

Editar Material de Construção da camada

Para uma camada seleccionada: clique no pop-up para escolher um Material de Construção diferente.

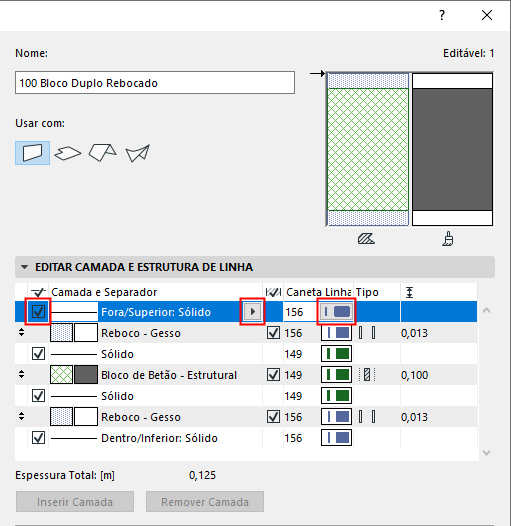

Mostrar/ocultar as linhas do fim de camada

Para uma camada seleccionada: marque a caixa para mostrar as suas linhas de fim.

Use o pop-up para escolher uma caneta para estas linhas.

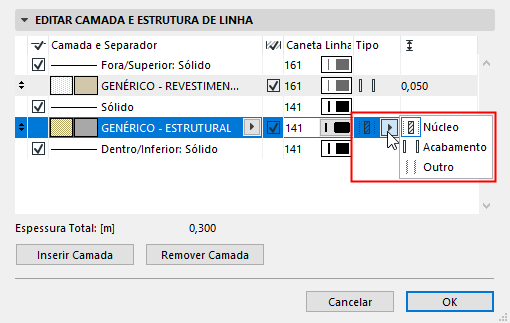

Definir o tipo de pele (núcleo/acabamento/outro)

Use o pop-up para definir a camada seleccionada como Núcleo, Acabamento ou Outro. Esta definição irá afectar a Visualização de Estrutura Parcial da composição.

Ver Visualização Parcial da Estrutura.


  • Pode definir camadas múltiplas como “Núcleo,” mas estas camadas têm de estar adjacentes umas às outras.
  • Pode definir múltiplas camadas adjacentes como “Acabamento”, mas têm de incluir uma ou ambas as camadas mais afastadas.
  • Se alterar um tipo de camada de núcleo para acabamento, cada camada entre a camada alterada e a face mais próxima irá também passar a ser um acabamento.

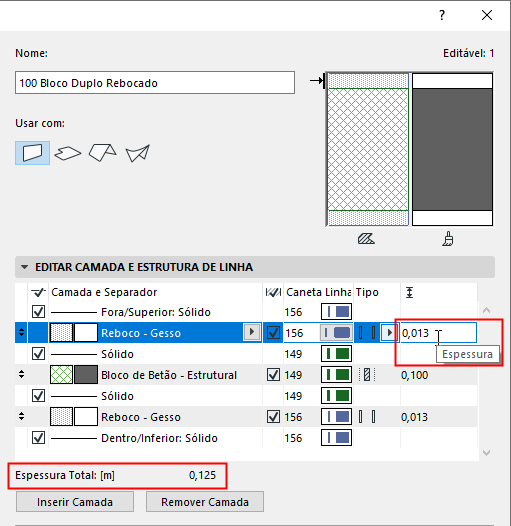

Espessura da Camada e Espessura total

Para uma camada seleccionada: introduza o seu valor de espessura.

A espessura total da composição é mostrada abaixo.

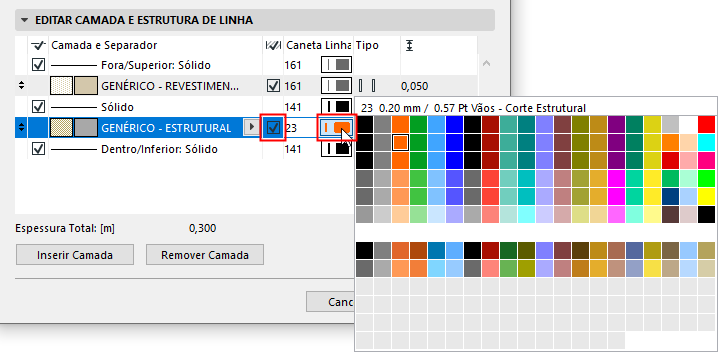

Mostrar/ocultar linha de separador

Para uma linha seleccionada: marque a caixa para a visualizar.

Use os pop-ups para escolher o seu tipo de linhas e caneta.
