Configurar Padrão de Grelha nas Definições do Esquema
Utilize a página Esquema das Definições de Parede Cortina para configurar um padrão de Grelha antes de colocar a Parede Cortina.
Existem três opções principais de Distribuição de Padrão para ambas as linhas e colunas:
Cada lógica é descrita abaixo.
Tópicos desta secção:
Linhas e Colunas de Tamanho Fixo
Definir Preenchimento para o "Restante" (Linha e/ou Coluna de Tamanho Fixo)
Distribuição de Padrão "Melhor Divisão"
Linhas e Colunas de Tamanho Fixo

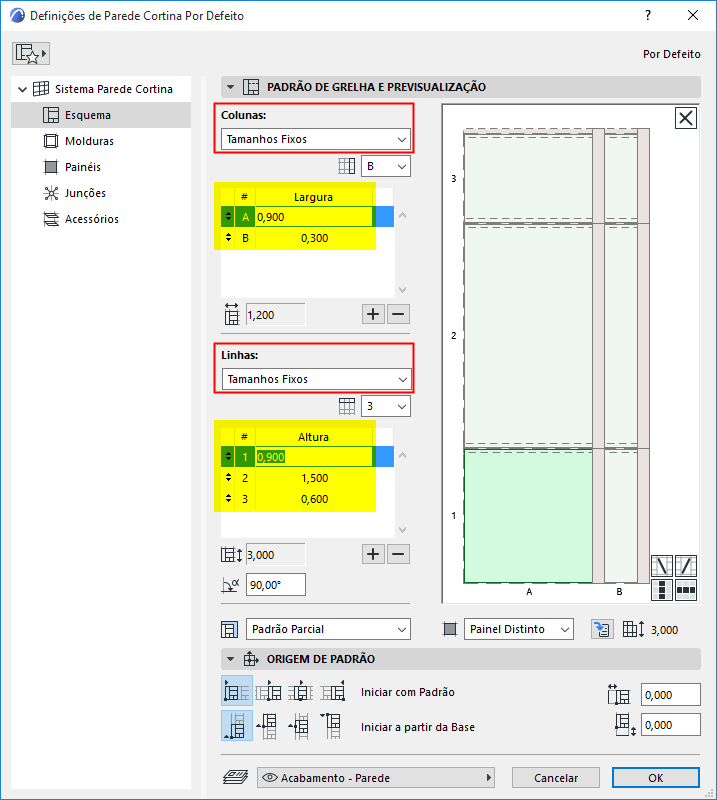

Para as Linhas e/ou Colunas do Esquema: escolha a opção Tamanhos Fixos. (Esta lógica de Distribuição de Padrão é a mesma de versões anteriores à 22 do Archicad. Defina cada Largura de coluna e/ou Altura de linha para um tamanho exacto.)

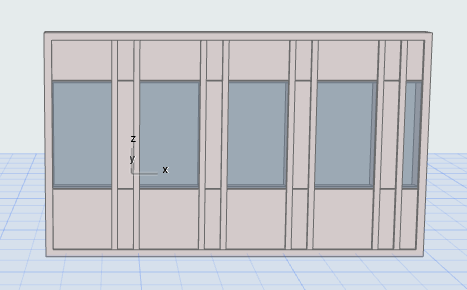

A Parede Cortina resultante em 3D, com linhas e colunas de tamanho fixo:
O padrão fixo é repetido em toda a extensão da Cercadura e depois recortado.
Definir Preenchimento para o "Restante" (Linha e/ou Coluna de Tamanho Fixo)

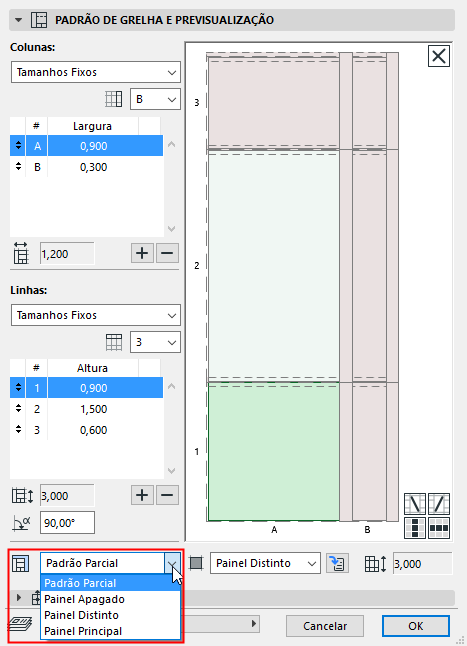

Se Colunas ou Linhas estiver definido para Tamanhos Fixos, utilize o controlo "Preencher com" para definir o que fazer com o "restante" no interior da Cercadura, se o fim do padrão não coincidir com a Cercadura.
- Padrão Parcial recorta o padrão onde este cai, no fim da Cercadura da Parede Cortina.
- Ou escolha Classe de Painel: os segmentos restantes (nas direcções horizontais e/ou verticais) serão preenchidos com este tipo de painel.
- A definição de Origem de Padrão afecta a disposição do preenchimento (ver exemplos abaixo).
Exemplos de Definições de Preenchimento
Esta Parede Cortina utiliza um padrão de Grelha com colunas e linhas de tamanho fixo:
Padrão de Grelha da Parede Cortina
Veja o que acontece com diversas definições de Preenchimento e Origem de Padrão.
A linha azul representa a Cercadura da Parede Cortina.
A linha vermelha tracejada representa o padrão repetido.

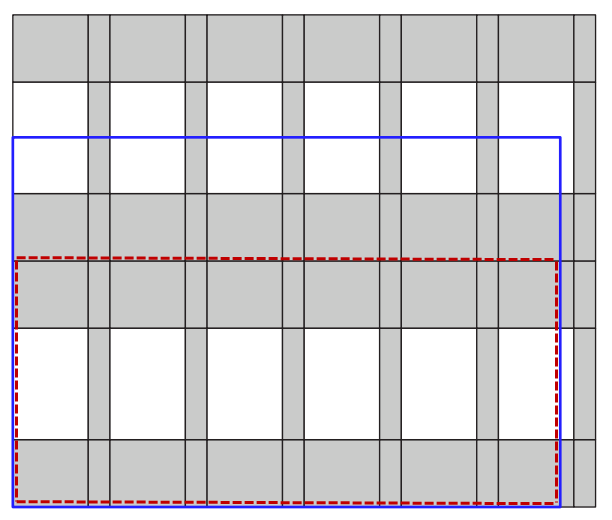

Preencher com: Padrão ParcialOrigem de Padrão: em baixo, à esquerda

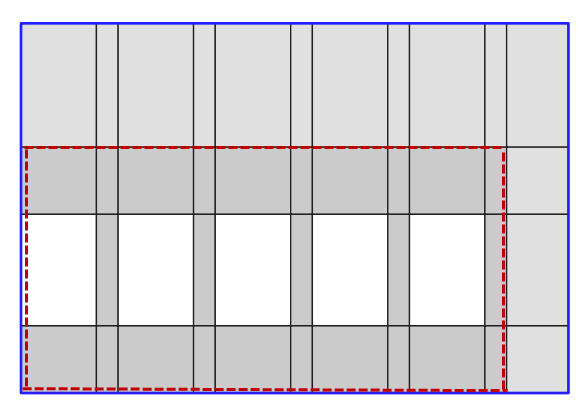

Preencher com: Painel DistintoOrigem de Padrão: em baixo, à esquerda

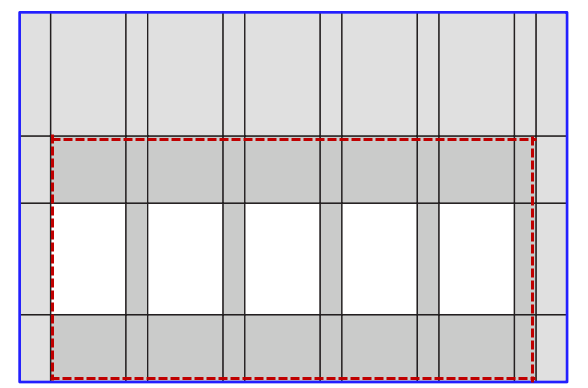

Preencher com: Painel DistintoOrigem de Padrão Horizontal: Alinhar ao CentroOrigem de Padrão Vertical: base

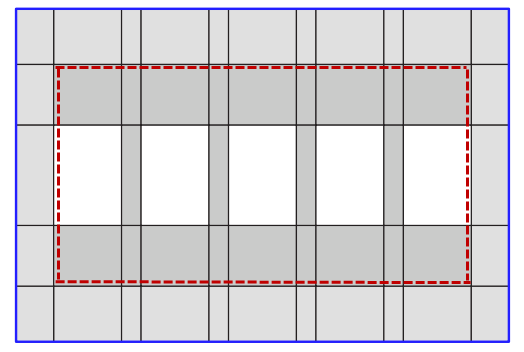

Preencher com: Painel DistintoOrigem de Padrão: Alinhar ao Centro (ambas as direcções)
Distribuição de Padrão "Melhor Divisão"
Com esta lógica, o padrão da Parede Cortina irá coincidir exactamente com o fim do segmento da Parede Cortina, sem qualquer parte "incompleta".

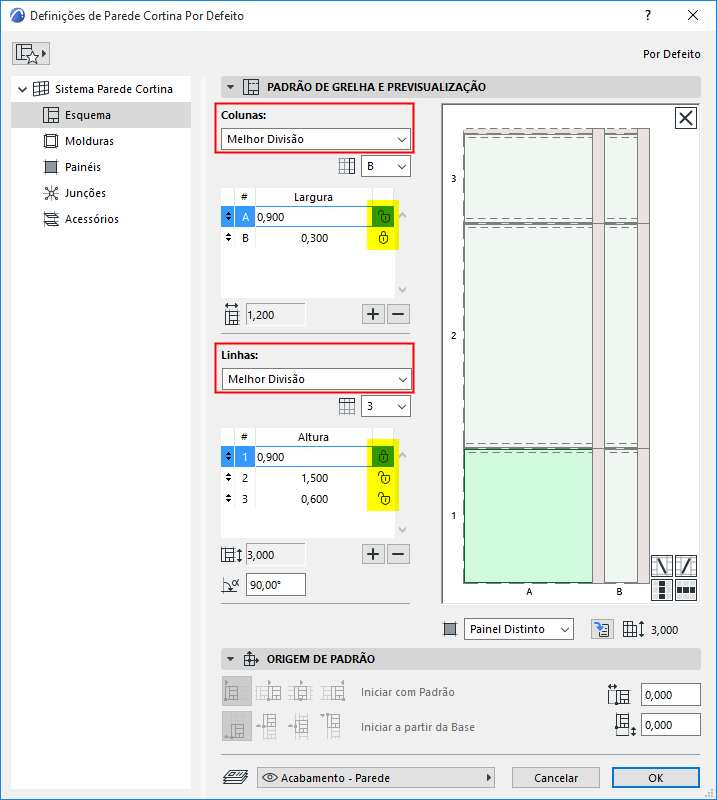

Para as Linhas e/ou Colunas do Esquema: escolha a opção Melhor Divisão.
- Defina cada Largura da coluna e/ou cada Altura da coluna para o tamanho pretendido, depois utilize os ícones de bloqueio para cada Linha/Coluna para definir se o seu tamanho deve ser fixo ou flexível.
- Pelo menos uma Linha ou Coluna deve ser definida como flexível. Isto significa que pode ser esticada ou encurtada relativamente ao tamanho que introduziu.
- Se definir um valor para "flexível", a Linha ou Coluna resultante será dimensionada o mais próxima possível deste valor. Diversos valores flexíveis (p. ex., duas larguras de coluna flexíveis de 300 e 600) vão manter os seus tamanhos relativos - ou seja, uma coluna flexível terá sempre o dobro da largura da outra.

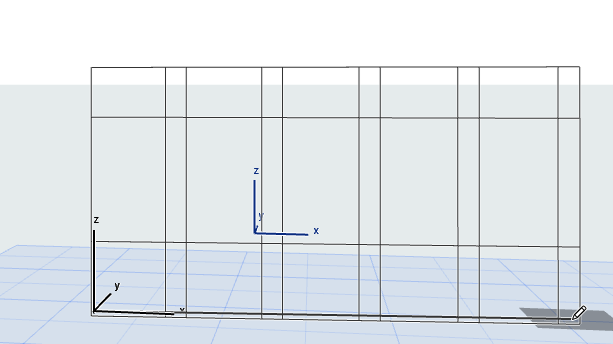

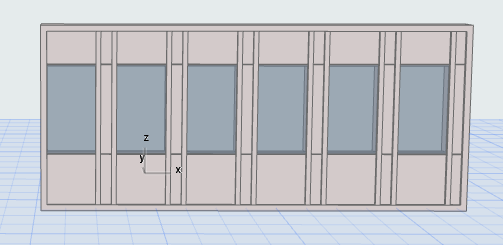

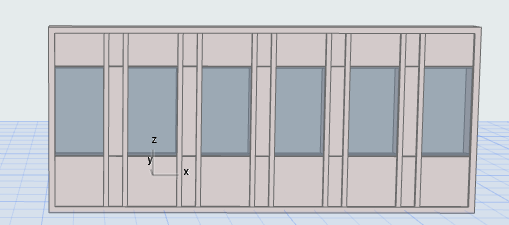

Quando introduz uma Parede Cortina de Melhor Divisão, o feedback mostra-lhe que os padrões de coluna e linha são automaticamente distribuídos uniformemente.
Utilize o controlo "Terminar com" aqui para utilizar um painel diferente na última coluna:

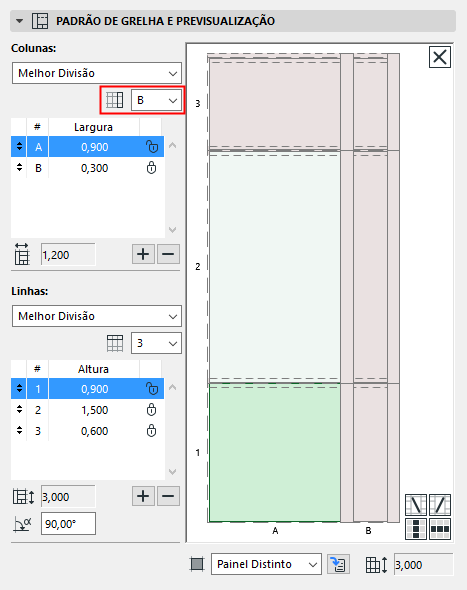

Melhor Divisão (Terminar com Coluna B)
Melhor Divisão (Terminar com Coluna A)
Para obter feedback sobre como a linha ou coluna flexível (p. ex., Coluna A definida para 900 mm, flexível) foi realmente dimensionada na Parede Cortina resultante:

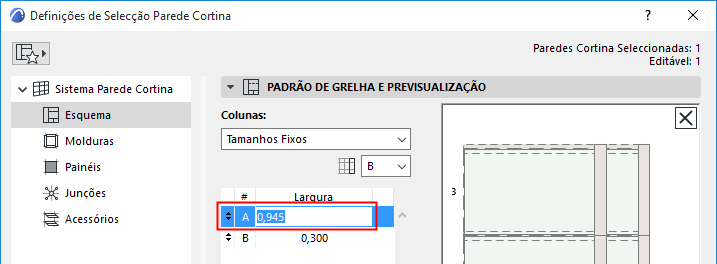

vá para as Definições de Selecção de Parede Cortina e mude o padrão para "Tamanhos Fixos" para ver o valor (aqui, Coluna A tem realmente 945 mm).
Definir Número de Divisões
Utilize esta opção para especificar a repetição do padrão por um número fixo de vezes dentro do segmento de Parede Cortina.
Deve definir pelo menos uma linha/coluna para ter um tamanho flexível, permitindo que esta alongue.

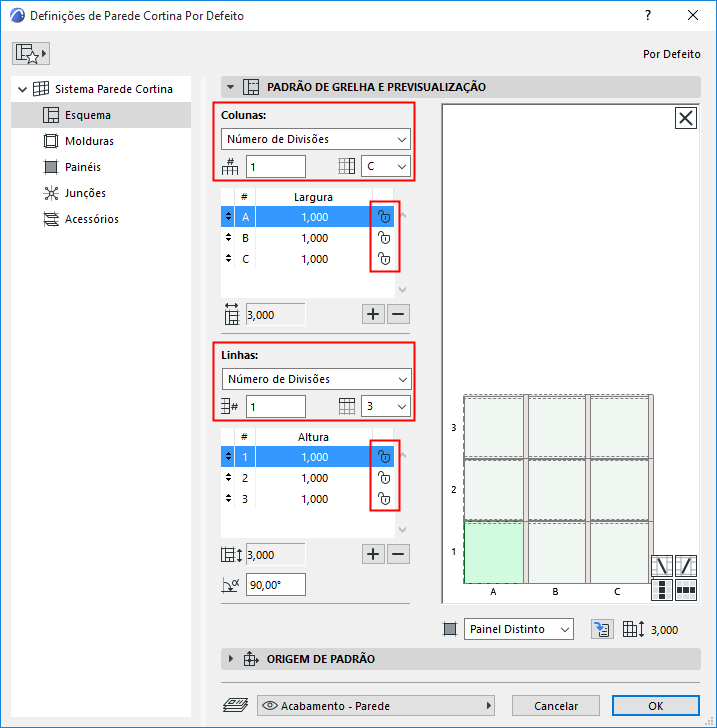

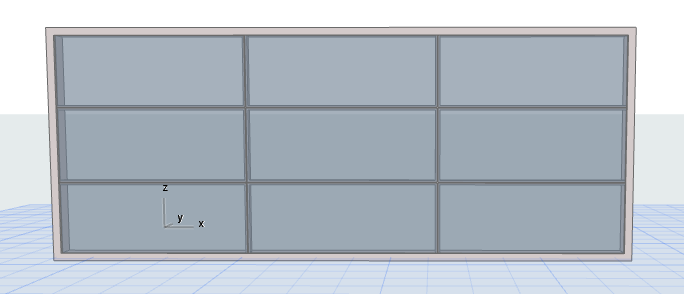

Aqui, todas as linhas e colunas são flexíveis. Independentemente do quão alta ou larga a Parede Cortina é desenhada, o padrão (três linhas por três colunas) será repetido exactamente uma vez.
Terminar com (Coluna/Linha)
Tanto para as Colunas como para as Linhas, escolha aquela onde deverá acabar o padrão.
Por exemplo: o seu padrão contém dois tipos de coluna - A e B.
Defina Coluna Fim para B.
Quando coloca a Parede Cortina, o padrão AB será repetido com o seus tamanhos fixos, mas o último pilar do segmento será o pilar B. (seguido do Preenchimento, se aplicável).

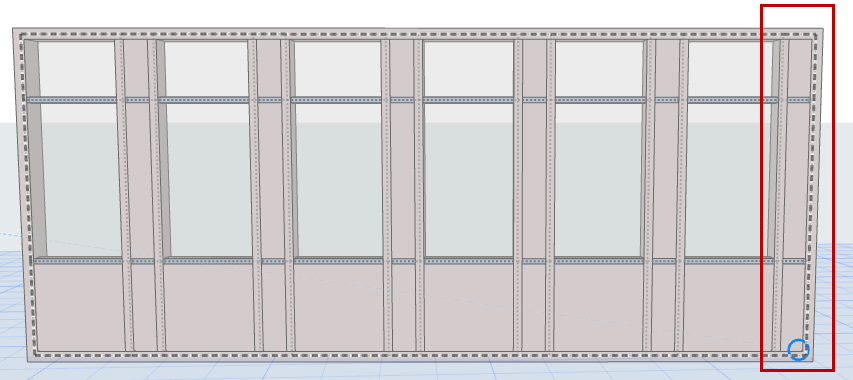

Terminar Padrão com Coluna B

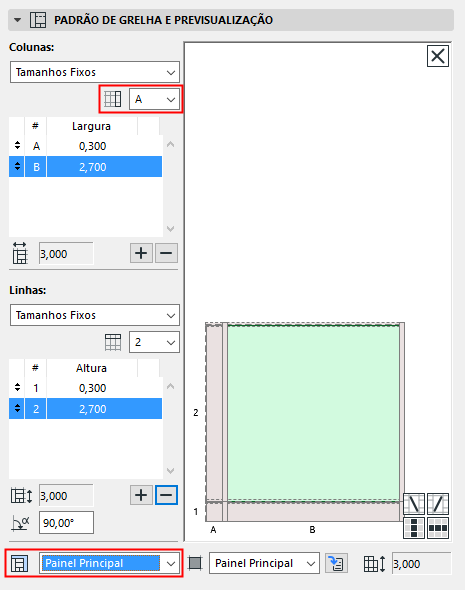

Terminar Padrão com Coluna A - Depois o Preenchimento

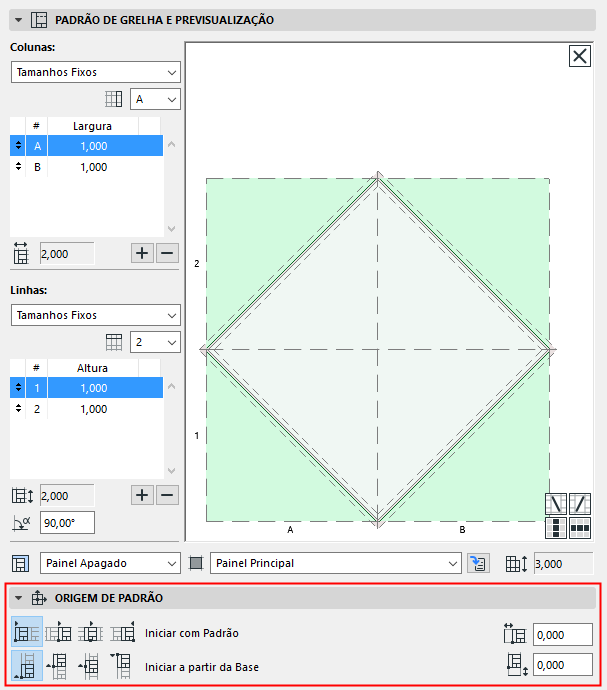

Origem de Padrão (para padrões de Tamanho Fixo)
A definição da Origem de Padrão bloqueia a origem do padrão de grelha (em ambas as direcções, horizontal e vertical) num ponto específico do segmento de Parede Cortina, somando ou subtraindo ainda um afastamento opcional.
Consulte as dicas e os ícones da ferramenta para escolher aquela de que necessita.
Origem de Padrão Horizontal
- Origem no início do segmento
- Origem na parte central do segmento. O padrão horizontal começa no meio do segmento e será distribuído para fora, em ambas as direcções. (o centro da Parede Cortina terá sempre uma linha de grelha vertical a atravessá-lo.)
- O ponto médio do padrão é no ponto médio do segmento
- Origem no fim do segmento
Origem de Padrão Vertical
