Criar um Morph 2D
Seleccione a Ferramenta Morph da Caixa de Ferramentas e seleccione um Método Geométrico na Caixa de Informações.

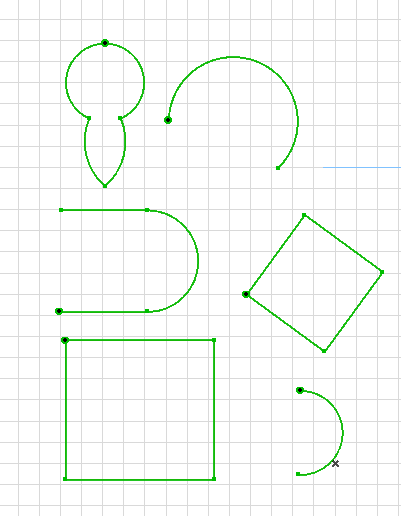

Utilize os seguintes métodos para criar linhas 2D, polilinhas, curvas e polígonos fechados na planta ou na janela 3D.
- Poligonal
- Rectângulo e Rectângulo de Rotação Livre
- Curvo - Ponto Central e Raio
- Curvo - Circunferência
O processo de introdução com estes métodos de geometria funciona como as ferramentas de desenho 2D.

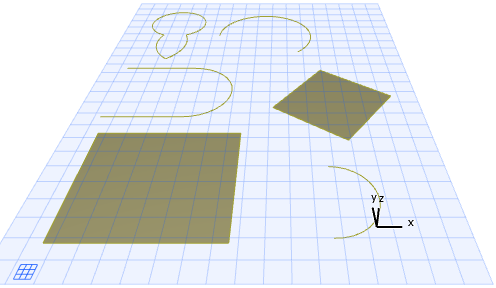

O resultado, porém, é uma Face de Morph ou linha de Morph, em vez de um polígono ou linha 2D: é visualizado na janela 3D, porém não possui parâmetros geométricos (p.ex. espessura). Pode utilizar as linhas e superfícies 3D resultantes para fins de desenho ou documentação na janela 3D.
Rectângulo de Rotação-Livre
O método de "input" do Rectângulo de Rotação Livre da ferramenta Morph permite-lhe desenhar o rectângulo em qualquer plano no espaço.
