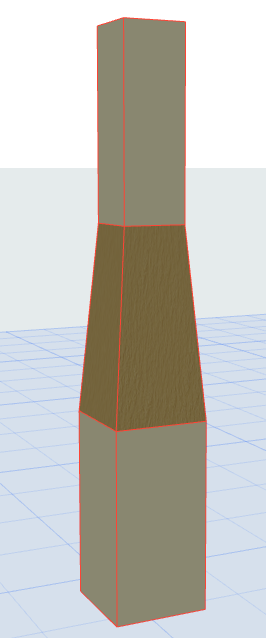

Pilar ou Segmento Afunilado

Pode criar um Pilar afunilado ou afunilar qualquer segmento de Pilar simples.

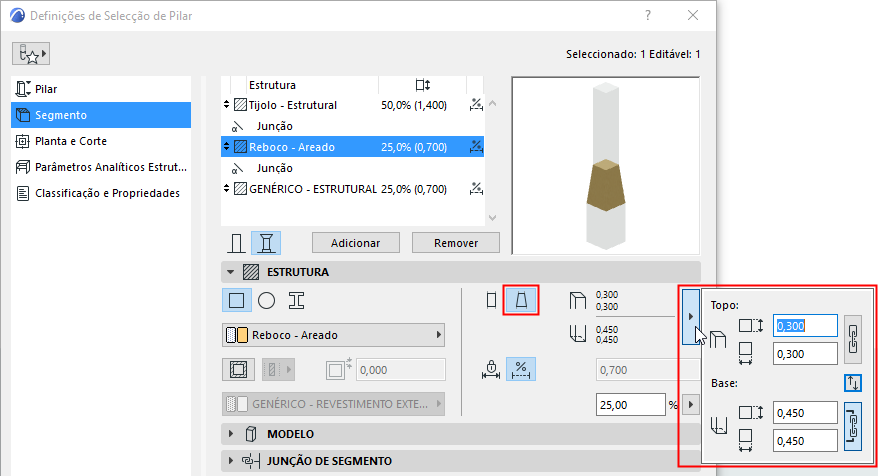

Utilize a página Segmento das Definições de Pilar. (Para um Pilar de múltiplos segmentos, seleccione o segmento a afunilar.)

  1. No painel Estrutura, escolha a geometria Afunilada.
  2. Utilize o pop-up para definir as dimensões do corte transversal do Pilar afunilado (segmento) no seu topo e na sua base.
    • Utilize o ícone de cadeia para igualar as dimensões de altura/largura
    • Utilize o botão de seta para inverter a direcção de afunilamento


Tópico relacionado:

Definir Estrutura de Pilar/Segmento
