Definir Estrutura de Pilar/Segmento

Seleccione um Pilar ou Segmento de pilar.

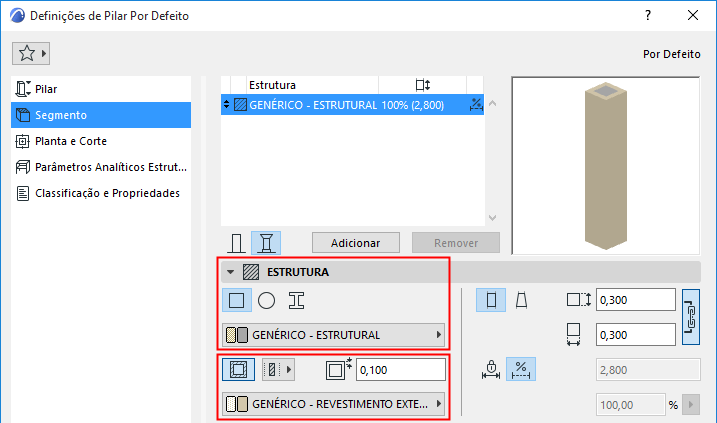

Utilize o painel Estrutura das Definições de Pilar (página Segmento) para definir as suas propriedades de estrutura e comprimento (fixo ou flexível).

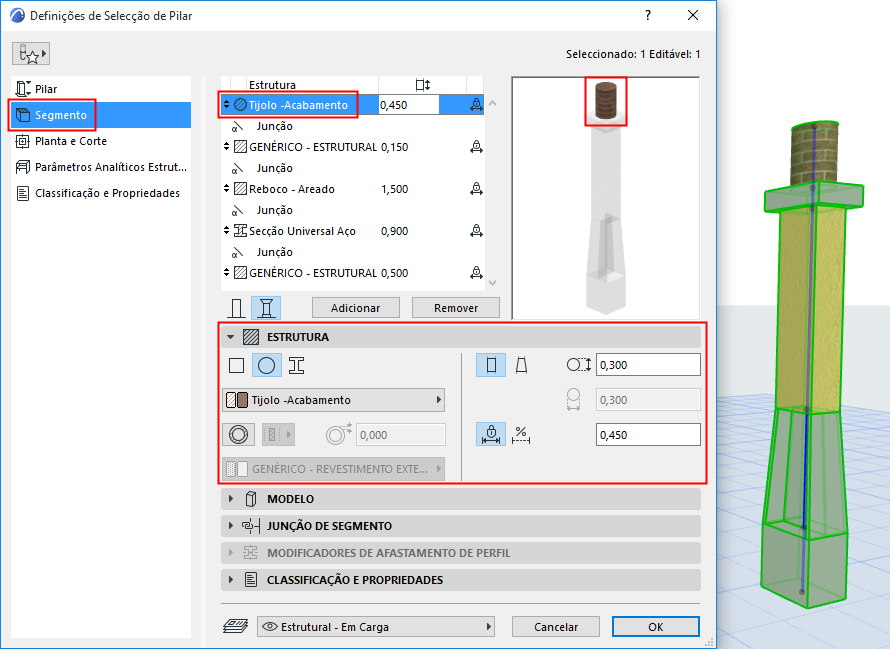

Para um segmento seleccionado: estas Definições estão também disponíveis no modo de Edição de Pilar.

Secção de Corte

Clique num ícone para definir o corte transversal do segmento.

Para um Pilar Rectangular ou Circular:

Para um pilar de Perfil Complexo:

Use o pop-up para escolher o respectivo Perfil.
Nota: este pop-up mostra apenas aqueles Perfis cujo controlo “Usar Com” inclui Pilares. Perfis são definidos em Opções > Atributos do Elemento > Gestor de Perfil.

Para cada segmento seleccionado: defina o respectivo comprimento como fixo ou flexível, clicando no ícone correspondente no painel Estrutura.

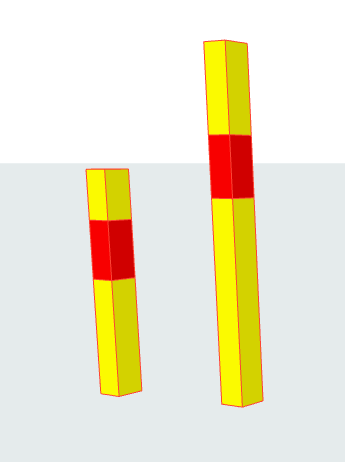

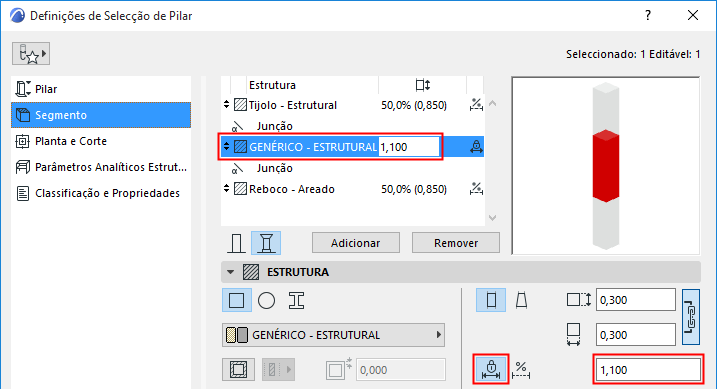

Para segmentos de comprimento fixo: defina o comprimento. Este comprimento vai permanecer inalterado mesmo que o Pilar alongue. (Pode também introduzir o comprimento de um segmento seleccionado na lista Estrutura.)

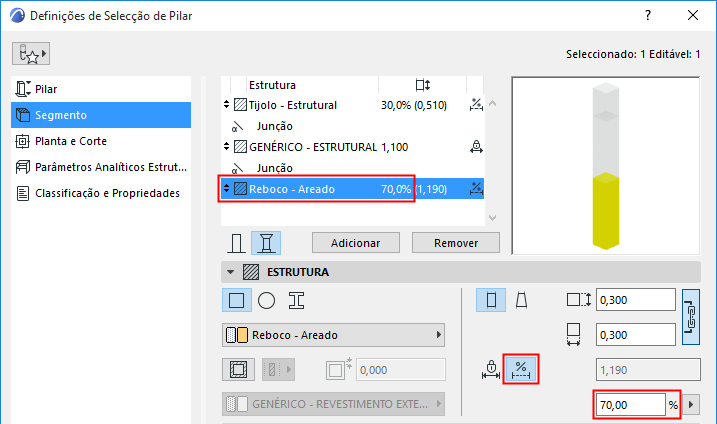

Para um segmento flexível: defina o seu comprimento como uma percentagem de todos os segmentos flexíveis. (Os segmentos flexíveis somados resultam em 100%.) O comprimento de segmento vai alongar se o Pilar alongar.

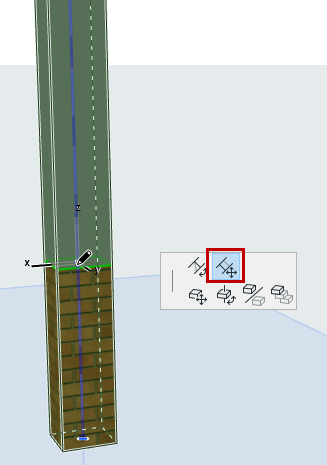

Seleccione o Pilar na janela 3D.
Clique no ponto quente Ligar (no eixo de referência do Pilar).
Na palete de contexto, utilize Mover Junção de Segmento para ajustar o comprimento de segmento.
Nota: se arrastar o ponto quente para um segmento de ponto quente adjacente, isto elimina o segmento completo.
