Agrupar Elementos Cortados

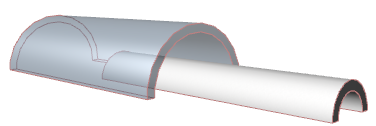

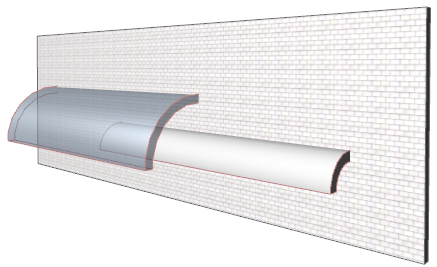

Suponha que inicia a seguinte modelação de duas Membranas e, em seguida, percorre uma Parede através da mesma.



Deseja cortar a Parede de modo a que não se estenda para além das Membranas. No entanto, as próprias Membranas devem permanecer intactas.

A solução é combinar os corpos de corte das duas Membranas sem cortar as próprias Membranas. A seguir, utilizará os corpos de corte combinados para cortar a Parede num passo.

1. Seleccionar ambas as Membranas.

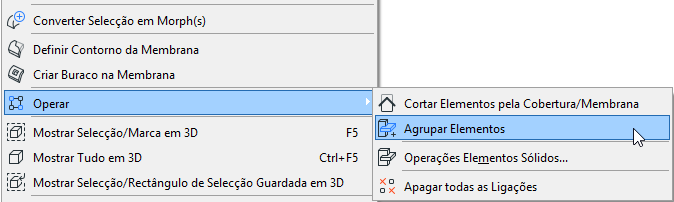

2. A partir do menu de contexto, seleccione Vincular > Agrupar Elementos (ou Modelação > Vincular > Agrupar Elementos).





Agrupou os corpos de corte das Membranas sem cortar quaisquer partes das próprias Membranas.

Agora, utilizando este complexo de Membrana agrupado, mas intacto, como o elemento de corte, pode executar o procedimento de corte automático na Parede:

1. Seleccione a Parede e as Membranas em conjunto.

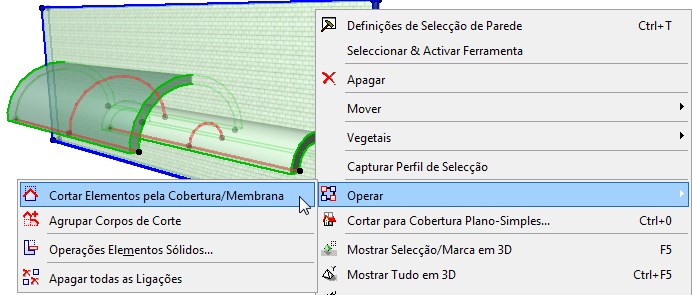

2. A partir do menu de contexto, escolha Vincular > Cortar Elementos pela Cobertura/Membrana (também disponível na barra de ferramentas Standard).





3. Na caixa de diálogo que aparece, clique em Cortar.

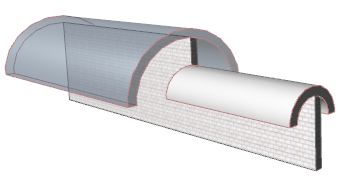

4. Veja o resultado em 3D.
