Definir Referência de Marcador para Marcador de Origem
Siga estes passos para definir informação de referência para marcadores de origem de Secções, Alçados, Alçados Interiores, Pormenores e Folhas de Trabalho.

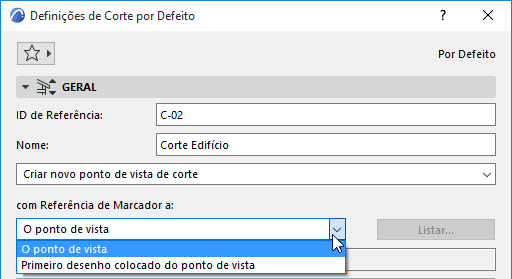

Ao colocar um novo Marcador de Origem na Planta, para criar um Ponto de Vista, as Definições da Ferramenta oferecem duas possibilidades para definir a Referência do Marcador:
- o Ponto de Vista, ou
- o primeiro Desenho colocado do Ponto de Vista. (“Primeiro” significa o primeiro Desenho elegível listado no Livro de Layouts do Navegador.)

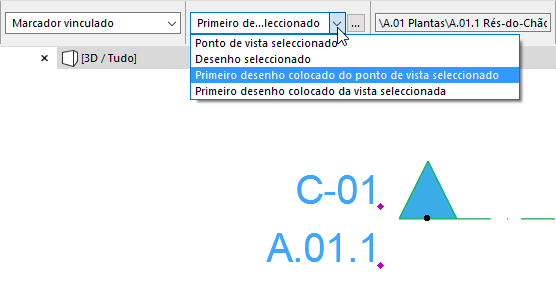

Por exemplo, a Secção seguinte foi definida para apresentar a informação do primeiro Desenho colocado criado a partir deste Ponto de Vista.
Se seleccionar “primeiro Desenho colocado”, e ainda não tiver sido colocado nenhum Desenho, o marcador apresentará um Texto Automático (como #DrgID), que, uma vez colocado o Desenho, será substituído pela informação relevante.
A mesma informação do marcador é mostrada no Painel Marcador da Caixa de Diálogo de Definições.
Se seleccionar um Marcador de origem já colocado e abrir as Definições de Selecção ou a Caixa de Informações, terá duas escolhas adicionais, porque o Ponto de Vista pode ter já Desenhos ou Vistas criados a partir dele:

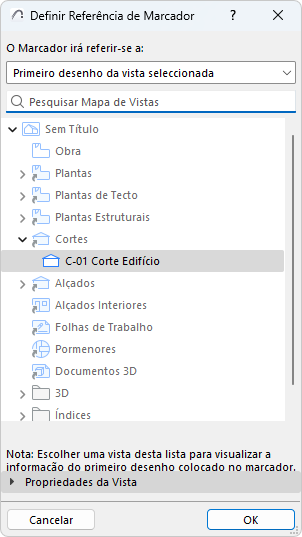

Seleccionar uma destas opções abre uma caixa de diálogo com o Livro de Layouts ou o Mapa de Vistas do Navegador. Os Desenhos/Vistas elegíveis estão disponíveis para selecção (ou seja, os que tiverem sido criados a partir do Ponto de Vista de Secção seleccionado); os outros itens estão a cinzento não podem ser seleccionados.
Ver Colocar vista de projecto externo (comando do menu).
Como não se pode referir ao Desenho, poderá referir-se à Vista (no Projecto actual), a partir da qual o Desenho foi criado (no outro Projecto). Os marcador apresentará os dados do primeiro Desenho criado a partir desta Vista como Texto Automático (e.g. #Nome do Desenho, #DrgID). Quando o Livro de Layouts que contém o Desenho de referência for aberto, juntamente com o Projecto que contém o Marcador, este acrescentará os dados correctos.
A informação que aparece no Marcador é previsualizada no campo de texto Referência a, desde que o item referido (como o Desenho) já exista no Projecto.
