Editar Linhas de Corte/Alçado/AI em Planta

Pode alongar, afastar e quebrar todos os tipos de linhas de Corte/Alçado na Planta:

  • a linha de Corte principal e quaisquer linhas de ruptura
  • a linha de Dissipar Distante, se existente
  • a linha limite (Profundidade Quebra), se o limite horizontal do Corte/Alçado for limitado

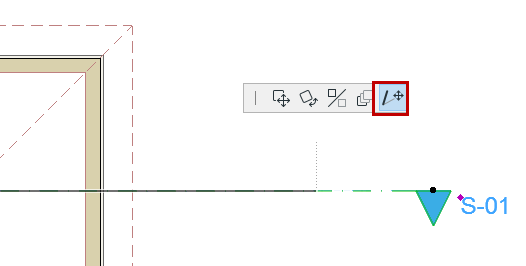

Afastar Segmento de Linha de Corte

  1. Seleccione a linha de Corte.
  2. Clique em qualquer ponto do segmento de linha a afastar.
  3. Na palete de contexto, escolha Repetir Aresta.
  4. Arraste e clique para afastar.

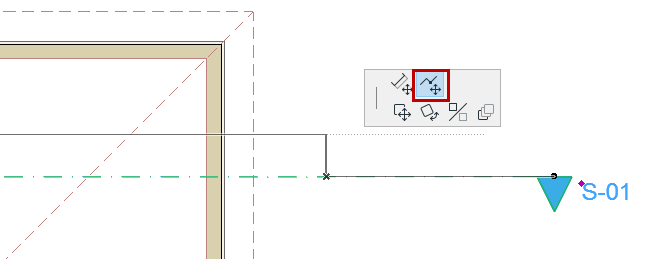

Quebrar e Afastar Linha

  1. Seleccione a linha de Corte.
  2. Clique no ponto onde pretende inserir a ruptura.
  3. Na palete de contexto, escolha Inserir Ruptura e Afastamento.
  4. Arraste e clique para afastar o segmento quebrado.


Quebrar Todas as Linhas de Corte

Se o Corte tiver visível uma Linha Limite e/ou uma linha de Dissipar Distante, use o comando Inserir Ruptura em Todas as Linhas da palete de contexto para quebrar e afastar todas as linhas em simultâneo.



Alongar Linha

  1. Seleccione a linha de Corte.
  2. Clique numa extremidade de qualquer segmento.
  3. Na palete de contexto, escolha Alongar.

    Nota: em Alçados Interiores, as extremidades da linha AI não podem ser alongadas, pois o seu comprimento depende do Limite do Compartimento.

    Ver Visualizar e Editar Linhas do Marcador e Região do Marcador do Alçado Interior.

Remover Ruptura

Para remover uma ruptura na linha, seleccione o segmento e realize uma das seguintes operações:

  • Use o comando Afastamento da palete de contexto para a realinhar com outra linha do mesmo tipo
  • Seleccione a aresta de ruptura e arraste-a para fora do limite horizontal do Corte/Alçado
