Como Definir Componentes como “Núcleo” ou “Acabamento”

Elementos Compostos

Para elementos compostos (Parede, Laje, Cobertura, Membrana): as camadas podem ser definidas como Núcleo, Acabamento ou Outro na Caixa de Diálogo Composições.

Isto é relevante se pretender visualizar os elementos do modelo dependentes do seu tipo de estrutura: esta é a função Visualização Parcial da Estrutura.

Para mais informações, veja Visualização Parcial da Estrutura.

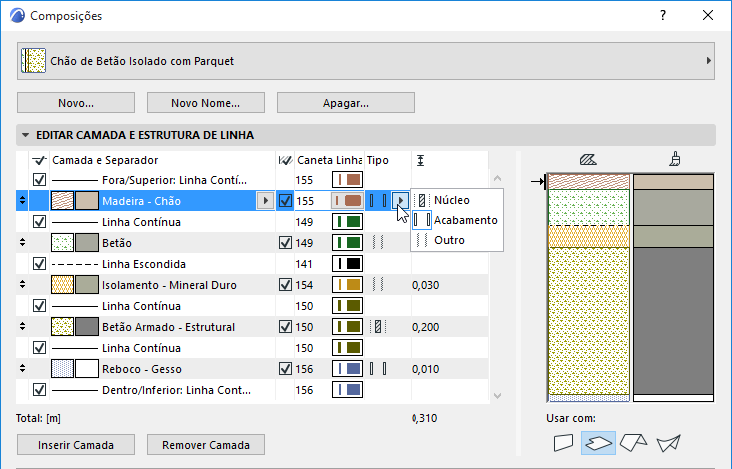

  1. Abra a caixa de diálogo Estruturas Compostas a partir de Opções > Atributos do Elemento > Composições.

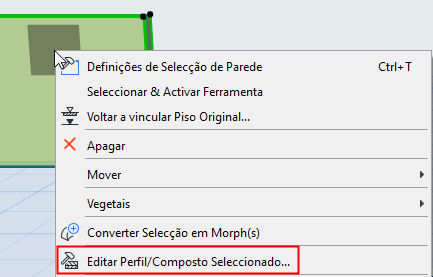

    Pode também editar uma composição seleccionada, acedendo às respectivas definições a partir do seu menu de contexto:


  2. Clique numa camada na lista para a seleccionar.
  3. Na coluna Tipo, clique no pop-up e escolha Núcleo, Acabamento ou Outro.


    Note:

    • Pode definir camadas múltiplas como “Núcleo,” mas estas camadas têm de estar adjacentes umas às outras.
    • Pode definir múltiplas camadas adjacentes como “Acabamento”, mas têm de incluir uma ou ambas as camadas mais afastadas.

Revestimentos do Pilar

Cada revestimento pode ser definido como Núcleo, Acabamento ou Outro, nas Definições de Pilares.

Ver Núcleo e Revestimento.

Elementos de Perfil (Complexos)

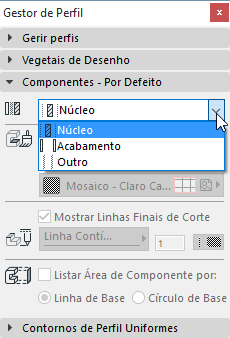

Para elementos de Perfil (Parede, Viga, Pilar, Objecto, Guarda): os componentes podem ser definidos como Núcleo, Acabamento ou Outro em Modelação > Gestor de Perfil.



Veja também Painel Componentes do Gestor de Perfil.
